Нормально відкритий вогнезатримувальний канальний клапан Вентс КП-2...-1

Опис та призначення

ЗАСТОСУВАННЯ

Протипожежні клапани серії КП призначені для автоматичного перекриття технологічних отворів та отворів у місцях проходження вентиляційних каналів через:

• міжповерхові перекриття,

• стіни та перегородки,

• огороджувальні конструкції припливно-витяжних каналів протидимної вентиляції.

⚠️ Зверніть увагу:
Клапани цього типу не призначені для встановлення:

• у повітропроводах та каналах приміщень категорій А та Б (вибухопожежонебезпечні),

• у місцевих відсмоктувачах вибухонебезпечних сумішей.

Межа вогнестійкості універсального вогнезатримуючого клапана серії КП-2 становить не менше 120 хвилин (EI 120) при температурі 600 °C.

КОНСТРУКЦІЯ

Клапани КП-2 виготовлені у загальнопромисловому виконанні з використанням:

• мінімізованої елементної бази,

• низьколегованої оцинкованої сталі,

• вогнестійкого матеріалу для заслінки.

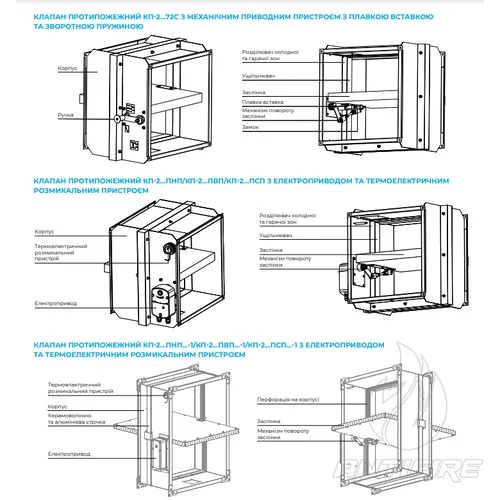

Особливості конструкції:

• Канальний тип: корпус має два приєднувальні фланці для монтажу у вентиляційний канал.
  Елементи виконавчого механізму розташовані зовні, що забезпечує зручне обслуговування.

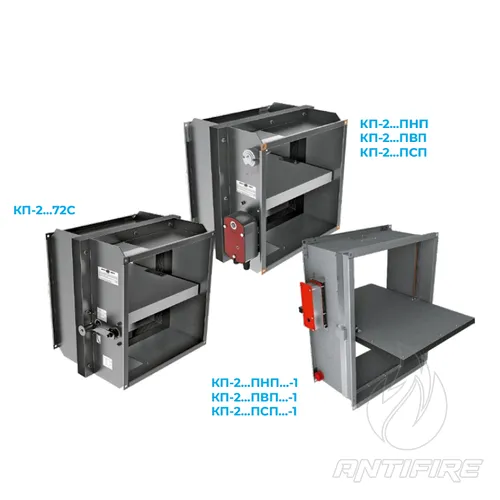

• У модифікаціях КП-2…ПНП / КП-2…ПВП / КП-2…ПСП наявний розділювач гарячої та холодної зон.

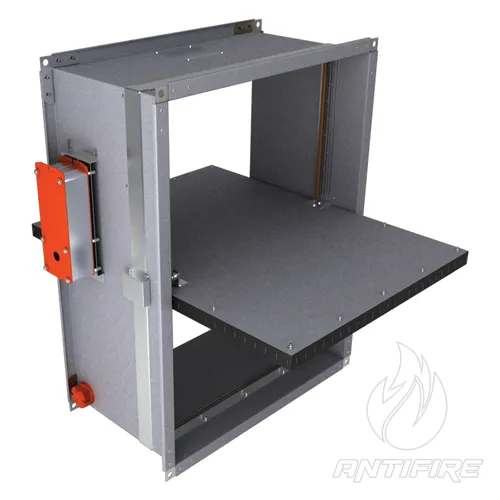

• У варіантах КП-2…ПНП…-1 / КП-2…ПВП…-1 / КП-2…ПСП…-1 конструкція спрощена:

  • полегшений механізм повороту заслінки;

  • замість розділювача — перфорація корпусу, закрита керамоволоконним матеріалом і алюмінієвим скотчем;

  • новий матеріал та товщина заслінки.

ТИПИ ПРИВОДІВ

? Механічний привід із плавкою вставкою та зворотною пружиною

• Спрацьовування при досягненні температури, що розплавляє вставку.

• Повернення у вихідне (охоронне) положення — вручну, за допомогою ручки.

• Через люк можлива заміна плавкої вставки.

Принцип дії при аварійному спрацюванні:

• Заслінка знаходиться в охоронному положенні (немає вогневого впливу).

• Ручка на зовнішній стороні корпусу фіксує положення (зворотна пружина заведена).

• Плавка вставка роз’єднується від дії вогню, звільняє замок — пружина повертає заслінку у робоче положення.

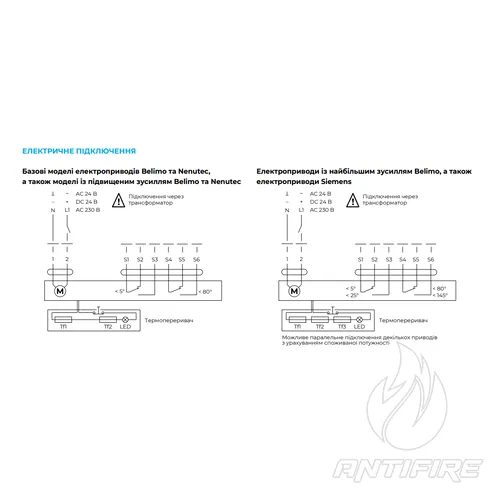

⚙️ Електропривід із вбудованою зворотною пружиною та терморозмикальним пристроєм дублювальної дії

• Приведення в робоче положення — дистанційно або автоматично, під дією вогню.

• У разі прямого вогневого впливу — спрацьовує терморозмикальний пристрій.

Приведення клапана у робоче або охоронне положення може здійснюватися повністю дистанційно з пульта керування або вручну, з використанням руків’я ручного зведення, яке завжди входить до комплекту обов’язкового постачання до електропривода. У разі спрацювання пульта керування терморозмикальний дублювальний пристрій перериває подавання електрики на електропривод, і зворотна пружина привода приводить клапан у робочий стан. Механізм аварійного спрацьовування клапана: заслінка клапана автоматично встановлюється в охоронне (стан клапана поза вогневим впливом) положення. Електропривод постійно перебуває під напругою. Далі, у разі аварійного спрацьовування (стан клапана за безпосереднього вогневого впливу): електропривод зі зворотною пружиною відключається від живлення, і заслінка клапана автоматично встановлюється у робоче положення за рахунок енергії пружини. У разі відключення напруги живлення, не пов’язаного з пожежею, та його подальшого вмикання на приводі зі зворотною пружиною заслінка клапана повертається в охоронне положення.
