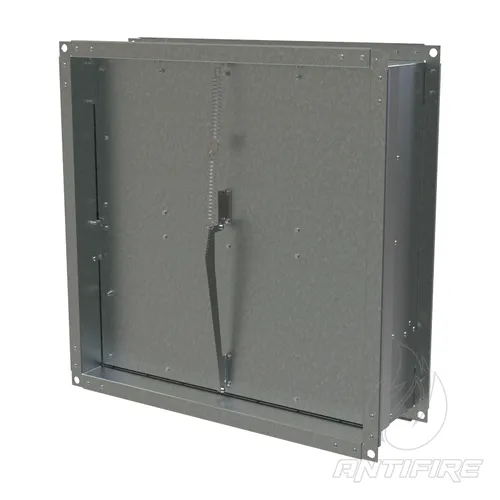

Клапани надлишкового тиску Вентс КРДП

Опис та призначення

ЗАСТОСУВАННЯ

1. Призначення:
   Клапани надлишкового тиску КРДП використовуються в системах протипожежної вентиляції для регулювання різниці тисків відповідно до ДСТУ EN 12101-6:2015 (EN 12101-6:2005, IDT; EN 12101-6:2005/AC:2006, IDT).

2. Врахування при проєктуванні:
   Під час розрахунку систем підпору повітря враховуються:

   • витоки повітря через відкриті двері, отвори, нещільності;

   • при закритих дверях тиск між захищеним простором (тамбур-шлюзи, незадимлювані сходові клітки, ліфтові холи) і зоною пожежі (коридори, вестибюлі) може досягати критичних значень.

3. Призначення клапана КРДП:
   Для забезпечення:

   • контрольованої різниці тисків;

   • вільного відкривання дверей на шляхах евакуації з нормованим зусиллям до 100 Н; необхідне встановлення клапана КРДП.

4. Функціональність:
   Клапан КРДП виконує подвійну функцію:

   • Регулювання надлишкового тиску – автоматичне відкривання при перевищенні заданої різниці тисків;

   • Вогнезатримування – запобігає проникненню димових газів у захищені зони.

КОНСТРУКЦІЯ

1. Матеріал і форма:

   • Прямокутний перетин;

   • Виготовлення з оцинкованої сталі (загальнопромислове виконання) або нержавної сталі (корозійностійке виконання).

2. Основні елементи:

   • Одна або кілька вогнестійких лопаток поворотного типу з низькою теплопровідністю;

   • Пружинний регулювальний механізм, встановлений у корпусі клапана.

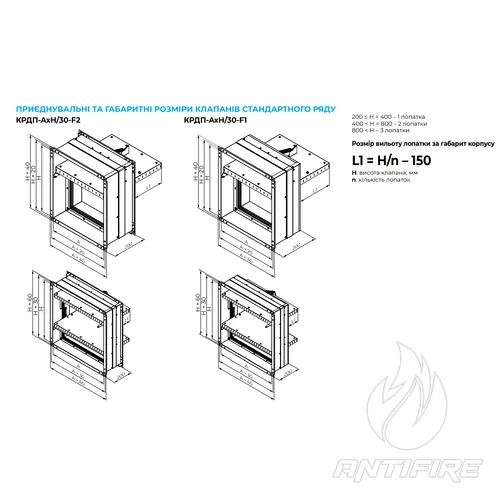

3. Типи виконання:

   • З двома фланцями – для під’єднання до повітропроводів;

   • З одним фланцем – для монтажу у стінове перекриття.

4. Умови монтажу:

   • Вертикальне розміщення обов’язкове;

   • Вісь лопаток – паралельна підлозі;

   • Регулювальний механізм не повинен заважати руху лопаток.

5. Технічні характеристики:

   • Клас вогнестійкості: EI 30;

   • Діапазон регулювання тиску: 20–150 Па;

   • Кліматичне виконання: помірний та холодний клімат.
