Клапани димовидалення КПВ

Клапани повітряні димовидалення КПДВ з класом (межею) вогнестійкості Е 120 (120 хвилин) при температурі диму 600°С випускаються згідно ТУ У 29.1-24472991-011-2003 і мають сертифікат відповідності, що виданий Державним центром сертифікації ДСНС України, № DCS.0000055-18.

Використання клапанів

Клапани за функціональним призначенням можуть використовуватися згідно вимог п.6.3.1.3.6.2 ДБН В.1.2-7-2008, п.3.19 ДБН.В.2.5-67:2013, ДБН В.1.1-7-2016 в системах аварійної протидимової вентиляції для видалення диму при пожежі з метою забезпечення евакуації людей з приміщень споруд на початковій стадії пожежі, яка виникла в одному з приміщень.

Клапани призначенні для встановлення в перерізах огороджувальних конструкцій димових каналів в системах димовидалення з поверхових коридорів, холів на шляхах евакуації у житлових, громадських, адміністративно-побутових, промислових багатоповерхових будівель згідно ДБН В.2.2-15-2005, ДБН В.2.2-9 і ДБН В.2.2-27:2010, а також на відгалуженнях повітроводів.

Клапани допускаються до експлуатації з неагресивним середовищем з температурою, яка не перевищує плюс 45°С, і відносною вологістю до 80% в приміщеннях з вибухобезпечним середовищем.

Клапани не допускається використовувати в приміщеннях категорій А і Б пожаровибухобезпечності; в системах для переміщення газопароповітряних сумішей від технологічних установок, в яких вибухонебезпечні речовини нагріваються вище температури їх самозаймання або знаходяться під залишковим тиском; в системах в яких переміщуються суміші з агресивністю по відношенню до вуглецевих сталей звичайної якості вище агресивності повітря і з липкими волокнистими матеріалами; в системах, які не підлягають періодичній очистці за встановленим регламентом для запобігання виникнення горючих відкладень.

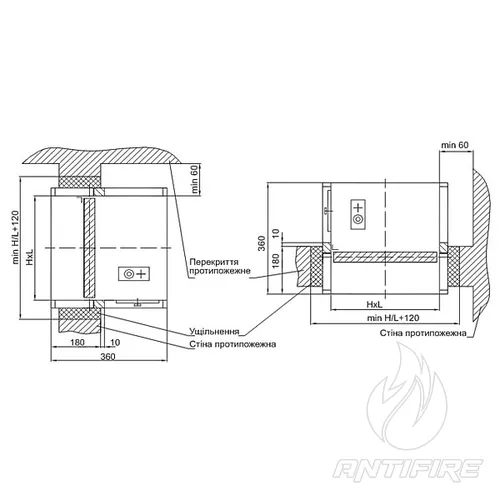

Робоче положення клапанів вертикальне з верхнім розташуванням приводу або горизонтальне, при цьому заслінка відкривається вниз. Клапани встановлюються стороною з приводом протилежно від димової шахти, по якій передбачається переміщення високотемпературного диму.

Заслінка автоматично фіксується у відкритому положенні з метою виключення мимовільного закриття від потоку повітря.

Клапани комплектуються виконавчим механізмом з електромагнітом з вимикачем кінцевим

– виконання -01 – з двома фланцями,

– виконання -02 – з одним фланцем.

При необхідності замовнику клапан може комплектуватися:

– захисною решіткою, яка застосовується для захисту виконавчого механізму від можливих зовнішніх ушкоджень;

– декоративною решіткою типу EMS-U, РВЖ, РВЖ-Ф, РК, яка застосовується при підвищених вимогах до дизайну.

Клапани розраховані на експлуатацію в районах з помірним (У) кліматом, категорії розміщення 3 за ГОСТ 15150-69.

Клапани виготовляються для внутрішнього ринку та на експорт.

Конструкція і принцип роботи

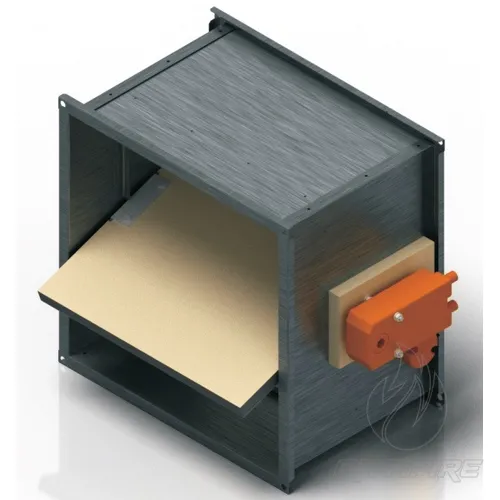

Конструкція клапанів складається з корпусу поз. 1 (рис.3.20), виготовленого із оцинкованої сталі, заслінки поз. 2 – із термостійкого матеріалу. Ущільнення між корпусом і заслінкою виготовлено із спеціального профілю. Робоче положення заслінки – закрите.

Конструкція клапанів забезпечує відкриття заслінок в автоматичному режимі при подачі зовнішнього керуючого сигналу на електромагніт виконавчого механізму поз. 3 від автоматичних пристроїв пожежегасіння.

Принцип роботи клапана з виконавчим механізмом: заслінка знаходиться в охранному положенні “закрито”. При подачі живлення на електромагніт заслінка відкривається під дією власної ваги, вісь обертання зміщена щодо центру маси, після чого кінцевий вимикач розмикає мережу і відключає електромагніт від мережі живлення. В положення “закрито” заслінка вертається вручну.
