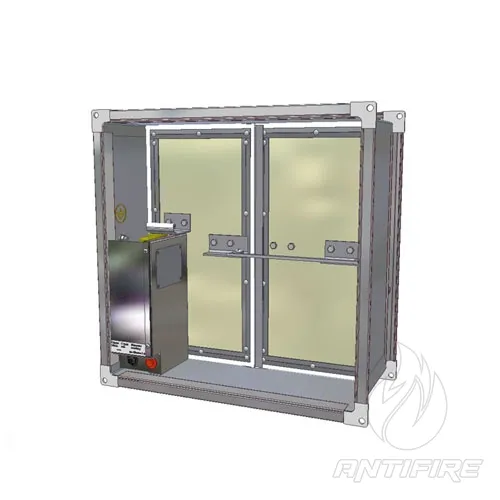

Клапани димовидалення КПДВ-М

Клапани повітряні димовидалення багатостулкові КПДВ-М з класом (межею) вогнестійкості Е 180 (180 хвилин) при температурі диму 600°С випускаються згідно ТУ У 29.1-24472991-011-2003 і мають сертифікат відповідності, що виданий Державним центром сертифікації ДСНС України, № DCS.0000056-18.

Використання клапанів

Клапани за функціональним призначенням можуть використовуватися згідно вимог п.6.3.1.3.6.2 ДБН В.1.2-7-2008, п.3.19 ДБН.В.2.5-67:2013, ДБН В.1.1-7-2016 в системах аварійної протидимової вентиляції для видалення диму при пожежі з метою забезпечення евакуації людей з приміщень споруд на початковій стадії пожежі, яка виникла в одному з приміщень.

Клапани призначенні для встановлення в перерізах огороджувальних конструкцій димових каналів в системах димовидалення з поверхових коридорів, холів на шляхах евакуації у житлових, громадських, адміністративно-побутових, промислових багатоповерхових будівель і паркінгах згідно ДБН В.2.2-15-2005, ДБН В.2.2-9 і ДБН В.2.2-27:2010, а також на відгалуженнях повітроводів.

Клапани допускаються до експлуатації з неагресивним середовищем з температурою, яка не перевищує плюс 45°С, і відносною вологістю до 80% в приміщеннях з вибухобезпечним середовищем.

Клапани не допускається використовувати в приміщеннях категорій А і Б пожаровибухобезпечності; в системах для переміщення газопароповітряних сумішей від технологічних установок, в яких вибухонебезпечні речовини нагріваються вище температури їх самозаймання або знаходяться під залишковим тиском; в системах, в яких переміщуються суміші з агресивністю по відношенню до вуглецевих сталей звичайної якості вище агресивності повітря і з липкими волокнистими матеріалами; в системах,

які не підлягають періодичній очистці за встановленим регламентом для запобігання виникнення горючих відкладень.

Клапани встановлюються в будь-якому просторовому положенні. Працездатність клапана зберігається як з вертикальним, так і з горизонтальним розташуванням заслінок. Клапани встановлюються стороною з приводом протилежно від димової шахти, по якій передбачається переміщення високотемпературного диму.

Клапани виготовляються з механізмами приводів, які встановлені всередині клапана:

– виконавчими механізмами

в виконанні -01 – з двома фланцями,

в виконанні -02 – з одним фланцем);

– двохпозиційними електроприводами (відкрито/закрито)

в виконанні -03 – з двома фланцями,

в виконанні -04 – з одним фланцем);

При необхідності замовнику клапан може комплектуватися:

– захисною решіткою, яка застосовується для захисту виконавчого механізму від можливих зовнішніх ушкоджень;

– декоративною решіткою типу EMS-U, РВЖ, РВЖ-Ф, РК, яка застосовується при підвищених вимогах до дизайну.

Клапани розраховані на експлуатацію в районах з помірним (У) кліматом, категорії розміщення 3 за ГОСТ 15150-69.

Клапани виготовляються для внутрішнього ринку та на експорт.

Конструкція і принцип роботи

Конструкція клапана складається з корпусу поз.1 (рис.3.24 – 3.27), і заслінок поз.2, виготовлених з оцинкованої сталі. Приєднувальні фланці можуть бути відбортованими або з профілю типу “шинорейка”. Ущільнення між корпусом і заслінками виготовлено із спеціального профілю.

Для розмірів перерізу клапанів Н або
В  500 мм висота фланця – 20 мм.

Для розмірів перерізу клапанів Н або
В > 500 мм висота фланця – 30 мм.

Конструкція клапанів забезпечує відкриття заслінок у автоматичному режимі при подачі зовнішнього керуючого сигналу на електромагніт або електропривод від автоматичних пристроїв пожежегасіння (див. схему електропідключення рис. 3.31 – 3.37). Управління клапаном (відкриття, закриття) у виконанні з електроприводом здійснюється повністю автоматично.

Принцип роботи клапану з виконавчим механізмом

(виконання -01; -02):

заслінка знаходиться в охоронному положенні “закрито”. При подачі живлення на електромагніт заслінка відкривається за допомогою пружини, після чого кінцевий вимикач розмикає мережу і відключає електромагніт від мережі живлення. В положення “закрито” заслінка вертається вручну.

Принцип роботи клапану з електроприводом без зворотної пружини

(виконання -03; -04):

заслінка знаходиться в охоронному положенні “закрито”. При подачі “фази” напруги живлення на контакт 3 електроприводу заслінка відкривається. Закриття заслінки виконується переключенням “фази” напруги живлення на контакт 2 електроприводу. Перемикаючий контакт (ручний чи автоматичний) повинен бути передбачений в схемі управління системою димовидалення (забезпечує замовник). Електропривод має два фіксовані мікроперемикачі для сигналізації кінцевих положень; можливе ручне управління клапаном, а також фіксація заслінки в любому положенні.

Принцип роботи клапану з електроприводом зі зворотною пружиною (виконання -03; -04):

при подачі електричного струму на електропривод заслінка переміщується в робоче положення “закрито”, при цьому зводиться зворотна пружина електроприводу. При знеструмленні електроприводу заслінка відкривається за допомогою енергії зворотної пружини. Електропривод знеструмлюється керуючим сигналом від автоматичних пристроїв пожежегасіння.
