Код: 010517

Бренд: Вентс

Нормально закриті одностулкові протипожежні клапани із межею вогнестійкості 180 хвилин за температури диму 600 °С

До порівняння Прибрати Порівняти 0

В обране Прибрати

0 відгуків

Ціна за
запитом

Оптова ціна - дізнатись

Запросити на тендер

В кредит або частинами

Замовити Купити в 1 клік

Монтаж

Потрібна допомога
з вибором?

+38 (050) 744 33 66

Онлайн Консультація

Доставка

Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.

Оплата

Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами

Гарантія

Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів

Опис

Характеристики

Відеоогляд

Інструкції

Відгуки

Опис та призначення

ЗАСТОСУВАННЯ

Протипожежні димові клапани серії КПД/КПДУ призначені для використання в системах протидимного захисту будівель і споруд різного призначення. Їх основна функція — видалення та компенсація продуктів горіння, а також створення повітряного підпору в захищуваних об’ємах під час пожежі.

Клапани можуть використовуватися як димовидалення, згідно з вимогами:

СНіП 2.04.05*
ДБН В.1.1-7
ДБН В.2.5-56
ДБН В.1.2-7
ДБН В.2.5-67

Вони застосовуються у системах аварійної протидимної вентиляції для швидкого видалення диму на початковому етапі пожежі, що забезпечує ефективну евакуацію людей.

? Межа вогнестійкості клапанів КПД/КПДУ становить не менше 180 хв (E 180) за температури до 600 °C.

КОНСТРУКЦІЯ

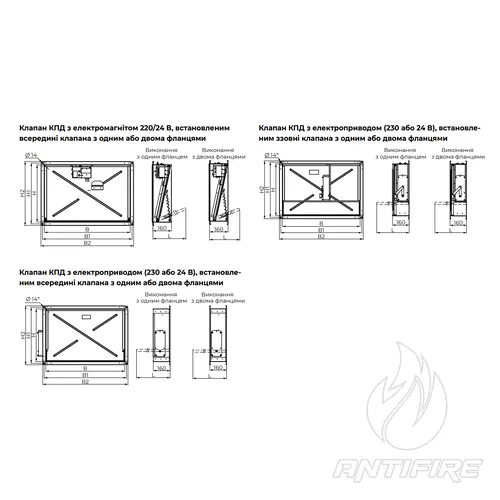

Корпус виготовлений з оцинкованої сталі товщиною 1,5 мм. Клапани доступні у двох виконаннях:

Стінове
Канальне
Можливе оснащення одним або двома приєднувальними фланцями — залежно від типу конструкції.

ТИПИ УПРАВЛІННЯ

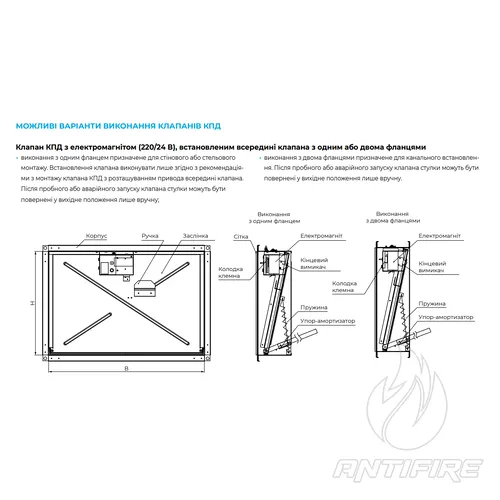

? Клапан з електромагнітом (220/24 В)

Відкриття відбувається під час подачі живлення на електромагніт.
Механізм з пружиною розкриває заслінку.
Після відкриття спрацьовує кінцевий вимикач і електромагніт вимикається.
Максимальний час подачі живлення: до 2 секунд.
Закриття здійснюється вручну, за допомогою ручки.
Обладнаний тестовою кнопкою для перевірки працездатності.

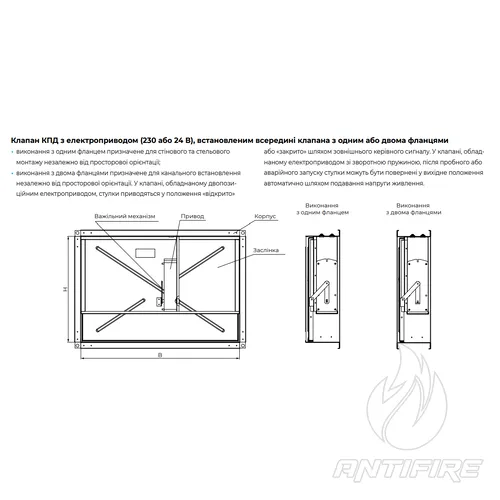

? Клапан з електроприводом (230 або 24 В) зі зворотною пружиною

У нормальному стані — закритий.
При надходженні сигналу тривоги електропривод знеструмлюється, і заслінка відкривається під дією зворотної пружини.
Має контактну групу для індикації кінцевих положень.
Передбачено ручне керування з можливістю фіксації у будь-якому положенні.
Розблокування — вручну (шестигранником) або автоматично при подачі живлення.

? Клапан з електроприводом (230 або 24 В) з дводротовим керуванням

Перемикання в положення «Відкрито» або «Закрито» здійснюється зовнішнім керуючим сигналом.
Управління реалізоване з урахуванням запобігання подачі фази з обох контактів одночасно.
Електропривод обладнаний кінцевими контактами для моніторингу положення заслінки.

Бренд:

Вентс

1. Площа прохідного перерізу клапана КПД з електромагнітом (м²)

В\Н	300	350	400	450	500	550	600	650	700
300	0,06
350	0,08	0,10
400	0,09	0,11	0,12
450	0,10	0,13	0,14	0,16
500	0,12	0,14	0,15	0,18	0,20
550	0,13	0,16	0,17	0,20	0,23	0,25
600	0,15	0,18	0,19	0,22	0,25	0,28	0,31
650	0,16	0,19	0,20	0,24	0,27	0,30	0,33	0,37
700	0,17	0,21	0,22	0,26	0,29	0,33	0,36	0,40	0,43

Примітка: Клапан можна встановлювати у будь-якому положенні: 500×700 = 700×500.

2. КПД з електроприводом всередині

Таблиця ідентична до попередньої — не дублюється.

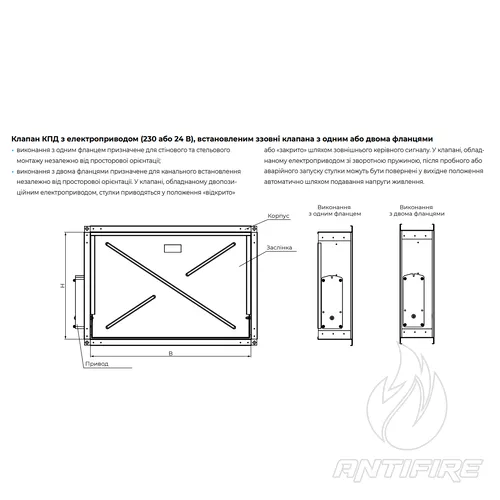

3. КПД з електроприводом зовні (м²)

В\Н	300	350	400	450	500	550	600	650
300	0,07
350	0,09	0,11
400	0,10	0,12	0,13
450	0,11	0,14	0,15	0,17
500	0,13	0,15	0,16	0,19	0,21
550	0,14	0,17	0,18	0,21	0,24	0,26
600	0,16	0,18	0,20	0,23	0,26	0,29	0,32
650	0,17	0,20	0,21	0,25	0,28	0,31	0,34	0,38

4. Технічні характеристики електромагніту

Найменування параметра	Значення
Номінальна напруга, В	220 / 24
Споживаний струм, А	0,6 / 5,5
Хід якоря, мм	10 ± 1
Час спрацювання, с	2
Тягове зусилля, Н	45
Споживана потужність, Вт (220 В)	600 (активна) / 1200 (повна)
Споживана потужність, Вт (24 В)	60 (повна)

5. Електроприводи BELIMO зі зворотною пружиною (ПВП)

Характеристика	Базові	Підвищені	Найбільші
Напруга	AC/DC 24 В	AC 230 В	AC/DC 24 В
Відхилення напруги	19,2–28,8 В	198–264 В	19,2–28,8 В
Частота	50/60 Гц	50/60 Гц	50/60 Гц
Потужність утримання, Вт	0,7	0,9	1,4
Потужність руху, Вт	2,5	3	4
Вихідна потужність, ВА	4	6,5	6
Крутильний момент, Нм	4	9	18
Клас захисту	III	II	III
Тип захисту	IP54	IP54	IP54
Кабель	1 м, 2×0,75 мм²	1 м, 2×0,75 мм²	1 м, 2×0,75 мм²
Час повороту	20 с	20 с	< 60 с
Термін служби	60 000 циклів	60 000 циклів	60 000 циклів
