Опис та призначення

1. ЗАСТОСУВАННЯ

Призначення: для систем протидимного захисту будівель і споруд різного призначення.
Функції:
- Видалення продуктів горіння.
- Компенсація тиску.
- Підпір повітря в захищувані об'єми.
Відповідність нормативам: СНіП 2.04.05*, ДБН В.1.1-7, В.2.5-56, В.1.2-7, В.2.5-67.
Використання: в системах аварійної протидимної вентиляції на початковій стадії пожежі.
Вогнестійкість: не менше 180 хв (E 180) при 600 °C.

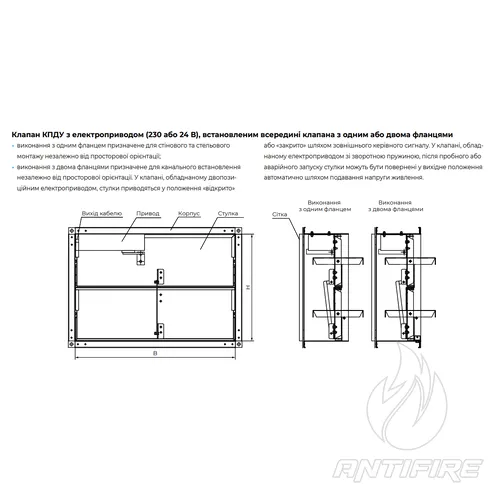

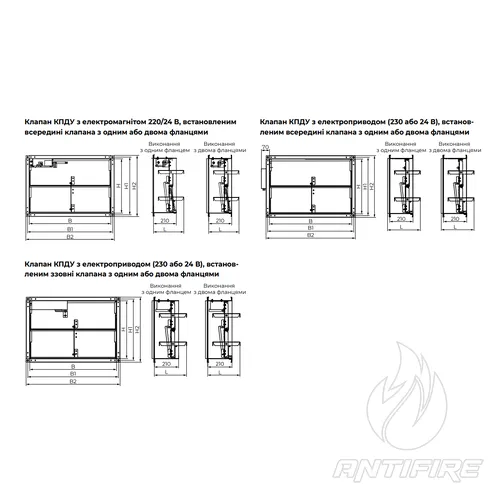

2. КОНСТРУКЦІЯ

Матеріал корпусу: оцинкована сталь товщиною 1,5 мм.

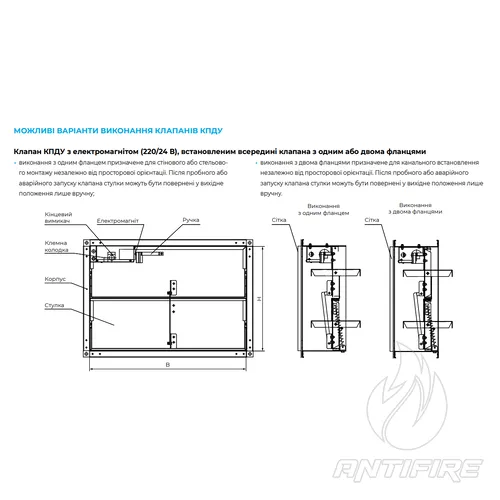

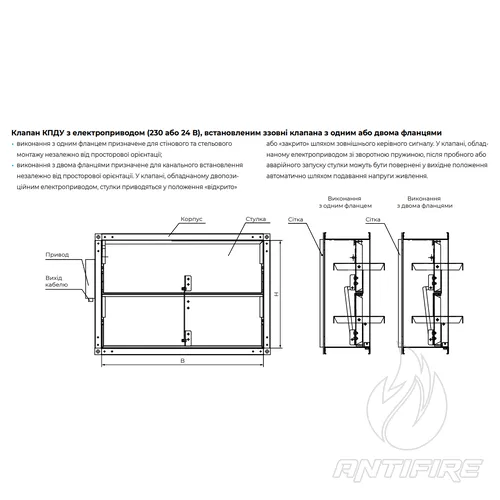

Варіанти виконання:
- Стінове або канальне.
- Один або два приєднувальні фланці.

Типи керування:

а) З електромагнітом (220/24 В):

Спрацювання при подачі живлення на електромагніт.
Відключення через кінцевий вимикач.
Повернення в закрите положення – вручну.
Оснащення кнопкою тестування.

б) З електроприводом (230 або 24 В) із зворотною пружиною:

У нормі – закритий.
Під час тривоги – знеструмлення, відкриття пружиною.
Контактна група сигналізує про положення.
Можливе ручне керування, фіксація у будь-якому положенні.
Розблокування – вручну або автоматично.

в) З електроприводом (230 або 24 В) з дводротовим керуванням:

Перемикання між "Відкрито" / "Закрито" зовнішнім сигналом.
Контактна група та ручне керування (шестигранний ключ).

Примітка:

Клапани КПДУ 300/350 мм мають одну стулку.
Відмінність від КПД – спосіб кріплення заслінки, що зменшує виліт за корпус.

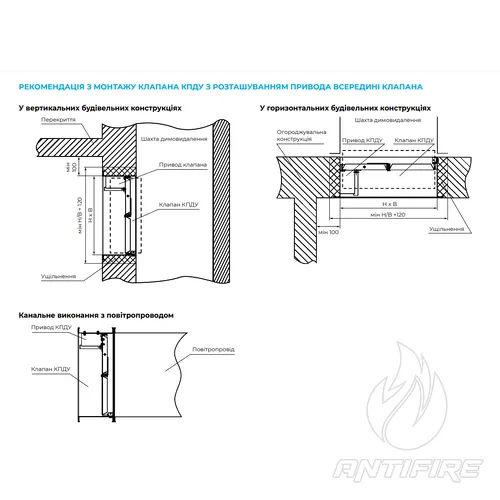

3. МОНТАЖ

Обмеження: не монтувати у:
- Приміщеннях категорій А та Б.
- Витяжних системах із вибухонебезпечними сумішами.
- Середовищах з агресивною дією, липкими або волокнистими матеріалами.
Умови:
- Монтаж тільки в системах, які регулярно очищуються.
- Згідно з ДБН В.1.1-7-2003.
- Ущільнення має відповідати класу вогнестійкості конструкції.

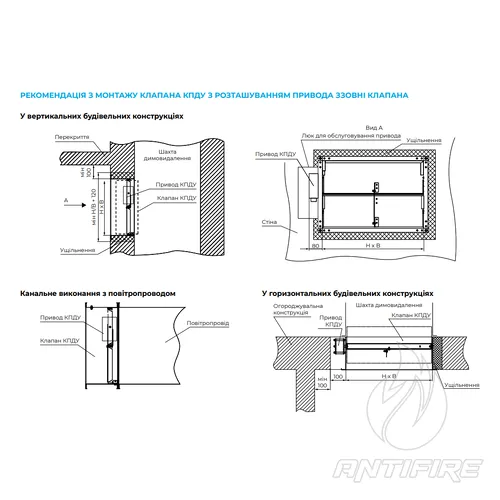

Підготовка до монтажу:
- Встановити дерев’яні розпірки для збереження геометрії.
- Після застигання ущільнення — зняти розпірки.
- Стулка повинна відкриватися вільно.
Підключення:
- Заземлення обов’язкове.

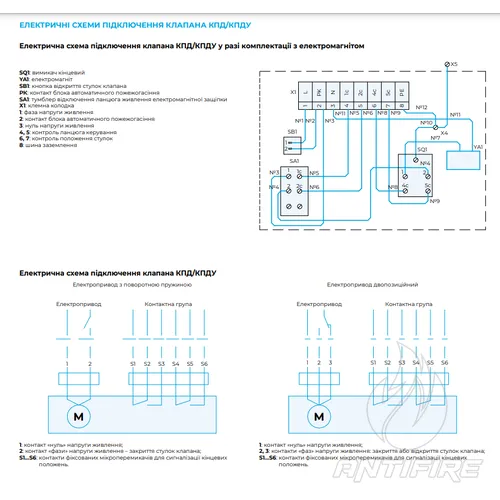

- Підключення електропривода/електромагніта до системи пожежогасіння.
- Проведення тестування роботи клапана.

Бренд:

Вентс

Площа прохідного перерізу клапана КПДУ з електромагнітом, м²

В\Н	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400
300	0,06
350	0,08	0,10
400	0,09	0,11	0,12
450	0,10	0,13	0,14	0,16
500	0,12	0,14	0,15	0,18	0,20
550	0,13	0,16	0,17	0,20	0,23	0,25
600	0,15	0,18	0,19	0,22	0,25	0,28	0,31
650	0,16	0,19	0,20	0,24	0,27	0,30	0,33	0,37
700	0,17	0,21	0,22	0,26	0,29	0,33	0,36	0,40	0,43
750	0,19	0,22	0,24	0,28	0,31	0,35	0,39	0,43	0,46	0,48
800	0,20	0,24	0,26	0,30	0,34	0,38	0,42	0,46	0,50	0,51	0,55
850	0,21	0,26	0,27	0,31	0,36	0,40	0,44	0,48	0,53	0,54	0,59	0,63
900	0,23	0,27	0,29	0,33	0,38	0,42	0,47	0,51	0,56	0,58	0,62	0,67	0,71
950	0,24	0,29	0,31	0,35	0,40	0,45	0,50	0,54	0,59	0,61	0,66	0,71	0,75	0,80
1000	0,25	0,30	0,32	0,37	0,42	0,47	0,52	0,57	0,62	0,64	0,69	0,74	0,79	0,84	0,89
...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...

Примітка:
Оберіть клапан необхідного перерізу В×Н, використовуючи заповнені комірки таблиці. Клапан може встановлюватися у будь-якому просторовому положенні, тому допустима зміна орієнтації (наприклад, 700×500 ≡ 500×700).

Площа прохідного перерізу клапана димовидалення КПДУ з електроприводом, встановленим всередині клапана (м²)

В\Н	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350
300	0,06
350	0,08	0,10
400	0,09	0,11	0,12
450	0,10	0,13	0,14	0,16
500	0,12	0,14	0,15	0,18	0,20
550	0,13	0,16	0,17	0,20	0,23	0,25
600	0,15	0,18	0,19	0,22	0,25	0,28	0,31
650	0,16	0,19	0,20	0,24	0,27	0,30	0,33	0,37
700	0,17	0,21	0,22	0,26	0,29	0,33	0,36	0,40	0,43
750	0,19	0,22	0,24	0,28	0,31	0,35	0,39	0,43	0,46	0,48
800	0,20	0,24	0,26	0,30	0,34	0,38	0,42	0,46	0,50	0,51	0,55
850	0,21	0,26	0,27	0,31	0,36	0,40	0,44	0,48	0,53	0,54	0,59	0,63
900	0,23	0,27	0,29	0,33	0,38	0,42	0,47	0,51	0,56	0,58	0,62	0,67	0,71
950	0,24	0,29	0,31	0,35	0,40	0,45	0,50	0,54	0,59	0,61	0,66	0,71	0,75	0,80
1000	0,25	0,30	0,32	0,37	0,42	0,47	0,52	0,57	0,62	0,64	0,69	0,74	0,79	0,84	0,89
1050	0,26	0,32	0,34	0,39	0,44	0,50	0,55	0,60	0,65	0,67	0,73	0,78	0,83	0,88	0,93	0,99
1100	0,27	0,33	0,35	0,41	0,46	0,52	0,57	0,63	0,68	0,70	0,76	0,82	0,87	0,92	0,97	1,04	1,11
1150	0,28	0,35	0,37	0,43	0,48	0,55	0,60	0,66	0,71	0,73	0,80	0,86	0,91	0,96	1,01	1,10	1,17	1,25
1200	0,29	0,36	0,38	0,45	0,50	0,57	0,62	0,69	0,74	0,76	0,83	0,90	0,95	1.00	1.05	1.16	1.23	1.32	1.40
1250	0,30	0,38	0,40	0,47	0,52	0,60	0,65	0,72	0,77	0,79	0,87	0,94	0,99	1.04	1.09	1.22	1.29	1.39	1.47	1.55
1300	0,31	0,39	0,41	0,49	0,54	0,62	0,67	0,75	0,80	0,82	0.90	0.98	1.03	1.08	1.13	1.28	1.35	1.46	1.54	1.63	1.71
1350	0,32	0,41	0,43	0,51	0,56	0,65	0,70	0,78	0,83	0.85	0.94	1.02	1.07	1.12	1.17	1.34	1.41	1.53	1.61	1.71	1.79	1.88
1400	0,33	0,42	0,44	0,53	0,58	0.67	0.72	0.81	0.86	0.

Площа прохідного перерізу клапана димовидалення КПДУ з електроприводом, встановленим ззовні клапана, м²

В/Н	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400
300	0,07
350	0,09	0,11
400	0,1	0,12	0,13
450	0,11	0,14	0,15	0,17
500	0,13	0,15	0,16	0,19	0,21
550	0,14	0,17	0,18	0,21	0,24	0,26
600	0,16	0,18	0,2	0,23	0,26	0,29	0,32
650	0,17	0,2	0,21	0,25	0,28	0,31	0,34	0,38
700	0,18	0,22	0,23	0,27	0,3	0,34	0,37	0,41	0,44
750	0,2	0,23	0,25	0,29	0,32	0,36	0,4	0,44	0,47	0,49
800	0,21	0,25	0,27	0,31	0,35	0,39	0,43	0,47	0,51	0,52	0,56
850	0,22	0,27	0,28	0,32	0,37	0,41	0,45	0,49	0,54	0,55	0,6	0,64
900	0,24	0,28	0,3	0,34	0,39	0,43	0,48	0,52	0,57	0,59	0,63	0,68	0,72
950	0,25	0,3	0,32	0,36	0,41	0,46	0,51	0,55	0,6	0,62	0,67	0,72	0,76	0,81
1000	0,26	0,31	0,33	0,38	0,43	0,48	0,53	0,58	0,63	0,65	0,7	0,75	0,8	0,85	0,9
1050	0,27	0,33	0,35	0,4	0,45	0,51	0,56	0,61	0,66	0,68	0,74	0,79	0,84	0,89	0,94	1
1100	0,28	0,34	0,36	0,42	0,47	0,53	0,58	0,64	0,69	0,71	0,77	0,83	0,88	0,93	0,98	1,05	1,12
1150	0,29	0,36	0,38	0,44	0,49	0,56	0,61	0,67	0,72	0,74	0,81	0,87	0,92	0,97	1,02	1,11	1,18	1,26
1200	0,3	0,37	0,39	0,46	0,51	0,58	0,63	0,7	0,75	0,77	0,84	0,91	0,96	1,01	1,06	1,17	1,24	1,33	1,41
1250	0,31	0,39	0,41	0,48	0,53	0,61	0,66	0,73	0,78	0,8	0,88	0,95	1	1,05	1,1	1,23	1,3	1,4	1,48	1,56
1300	0,32	0,4	0,42	0,5	0,55	0,63	0,68	0,76	0,81	0,83	0,91	0,99	1,04	1,09	1,14	1,29	1,36	1,47	1,55	1,64	1,72
1350	0,33	0,42	0,44	0,52	0,57	0,66	0,71	0,79	0,84	0,86	0,95	1,03	1,08	1,13	1,18	1,35	1,42	1,54	1,62	1,72	1,8	1,89
1400	0,34	0,43	0,45	0,54	0,59	0,68	0,73	0,82	0,87	0,89	0,98	1,07	1,12	1,17	1,22	1,41	1,48	1,61	1,69	1,8	1,88	1,98	2,07

Примітка: Для вибору клапана необхідного перерізу використовуйте заповнені комірки таблиці. Якщо орієнтація висоти та ширини змінюється, можна вибрати клапан із перерізом за межами заповнених комірок.

1. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТУ

Найменування параметра	Значення параметра
Номінальна напруга, В	220/24
Споживаний струм за температури навколишнього середовища 25±10 °С, А	0,6/5,5
Хід якоря, мм	10±1
Час спрацьовування якоря, секунд	2
Тягове зусилля, Н	45
Споживана max активна потужність за 220 В, Вт	600
Споживана max повна потужність за 220 В, Вт	1200
Споживана max повна потужність за 24 В, Вт	60

2. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОПРИВОДІВ BELIMO ЗІ ЗВОРОТНОЮ ПРУЖИНОЮ (ПВП)

Технічні характеристики	Базові моделі	Моделі з підвищеним зусиллям	Моделі з найбільшим зусиллям
Номінальна робоча напруга	AC/DC 24 В	AC 230 В	AC/DC 24 В
Допустиме відхилення робочої напруги	AC 19,2…28,8 В	AC 198…264 В	AC 19,2…28,8 В
Частота напруги живлення	50/60 Гц	50/60 Гц	50/60 Гц
Споживана потужність під час утримання	0,7 Вт	0,9 Вт	1,4 Вт
Споживана потужність під час руху	2,5 Вт	3 Вт	4 Вт
Вихідна потужність не більше, ВА	4	6,5 ВА	6 ВА
Крутильний момент двигуна, Нм	4	9 Нм	18 Нм
Крутильний момент пружини, Нм	3	7 Нм	12 Нм
Клас захисту	III	II	III
Тип захисту	IP54	IP54	IP54
Допоміжні перемикачі	2 шт.	2 шт.	2 шт.
Приєднувальний кабель електродвигуна	1 м, 2 х 0,75 мм²	1 м, 2 х 0,75 мм²	1 м, 2 х 0,75 мм²
Час повороту	20 секунд	20 секунд	< 60 секунд
Термін експлуатації	60 000 циклів	60 000 циклів	60 000 циклів
Технічне обслуговування	Не потребується	Не потребується	Не потребується

3. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВОПОЗИЦІЙНИХ ЕЛЕКТРОПРИВОДІВ BELIMO (ПВ)

Технічні характеристики	Базові моделі / Моделі з підвищеним зусиллям	Моделі з найбільшим зусиллям
Номінальна робоча напруга	AC/DC 24 В / AC 230 В	AC/DC 24 В / AC 230 В
Допустиме відхилення робочої напруги	AC 19,2…28,8 В / DC 21,6…28,8 В	AC 19,2…28,8 В / DC 21,6…28,8 В
Частота напруги живлення	50/60 Гц	50/60 Гц
Споживана потужність під час утримання	< 0,5 Вт	0,5 Вт
Споживана потужність під час руху	7,5 Вт	12 Вт
Вихідна потужність не більше, ВА	9 ВА	18 ВА
Крутильний момент двигуна, Нм	15 Нм	40 Нм
Крутильний момент пружини, Нм	20 Нм	50 Нм
Клас захисту	III	III
Тип захисту	IP54	IP54
Допоміжні перемикачі	2 шт., однополюсні, перекидні	2 шт., однополюсні, перекидні
Приєднувальний кабель електродвигуна	1 м, 3 х 0,75 мм² (halogen-free)	1 м, 3 х 0,75 мм² (halogen-free)
Час повороту	< 30 с / 90°	< 60 с / 90°
Термін експлуатації	Мін. 10 000 повних циклів	Мін. 10 000 повних циклів
Технічне обслуговування	Не потребується	Не потребується

1. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОПРИВОДІВ NENUTEC ЗІ ЗВОРОТНОЮ ПРУЖИНОЮ (ПНП)

Технічні характеристики	Базові моделі	Моделі з підвищеним зусиллям
Номінальна робоча напруга	AC/DC 24 В, AC 230 В	AC/DC 24 В, AC 230 В
Допустиме відхилення робочої напруги	AC/DC 21,8…26,4 В, AC 209…253 В	AC/DC 21,8…26,4 В, AC 209…253 В
Частота напруги живлення	AC 50/60 Гц	AC 50/60 Гц
Споживана потужність під час утримання, Вт	2,5	2
Споживана потужність під час руху, Вт	7	10
Вихідна потужність не більше, ВА	10	10
Крутильний момент двигуна, Нм	5	8
Крутильний момент пружини, Нм	-	-
Клас захисту	III	II
Тип захисту	IP54	IP54
Допоміжні перемикачі	2 шт., 3 (1,5) A, AC 250 В	2 шт., 3 (1,5) A, AC 250 В
Кабель електродвигуна	1 м, 2 х 0,75 мм²	1 м, 2 х 0,75 мм²
Кабель перемикачів	1 м, 6 х 0,75 мм²	1 м, 6 х 0,75 мм²
Час повороту пружини	50…70 с (зворот. < 20 с)	75…90 с (зворот. < 25 с)
Термін експлуатації	60 000 циклів	60 000 циклів

2. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВОПОЗИЦІЙНИХ ЕЛЕКТРОПРИВОДІВ NENUTEC (ПН)

Технічні характеристики	Базові / Підвищене зусилля	Найбільше зусилля
Номінальна робоча напруга	AC/DC 24 В, AC 230 В	AC/DC 24 В, AC 230 В
Допустиме відхилення робочої напруги	AC/DC 21,8…26,4 В, AC 209…253 В	AC/DC 21,8…26,4 В, AC 209…253 В
Частота напруги живлення	AC 50/60 Гц	AC 50/60 Гц
Споживана потужність під час утримання, Вт	3,5	3,5
Споживана потужність під час руху, Вт	8,2	5,2
Вихідна потужність не більше, ВА	10	10
Крутильний момент двигуна, Нм	15	15
Крутильний момент пружини, Нм	-	-
Клас захисту	III	II
Тип захисту	IP54	IP54
Допоміжні перемикачі	2 шт., 3 (1,5) A, AC 250 В	2 шт., 3 (1,5) A, AC 250 В
Кабель електродвигуна	1 м, 3 х 0,75 мм²	1 м, 3 х 0,75 мм²
Кабель перемикачів	1 м, 6 х 0,75 мм²	1 м, 6 х 0,75 мм²
Час повороту	< 30 с	< 30 с
Термін експлуатації	60 000 циклів	60 000 циклів

3. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОПРИВОДІВ SIEMENS ЗІ ЗВОРОТНОЮ ПРУЖИНОЮ (ПСП)

Технічні характеристики	Базові моделі	Моделі з підвищеним зусиллям
Номінальна робоча напруга	AC 24 В / DC 24…48 В, AC 230 В	AC 24 В / DC 24…48 В, AC 230 В
Допустиме відхилення робочої напруги	AC/DC ±20%, AC ±15%	AC/DC ±20%, AC ±15%
Частота напруги живлення	AC 50/60 Гц	AC 50/60 Гц
Споживана потужність утримання, Вт	2, 3,5	3, 4
Споживана потужність під час руху, Вт	3,5, 4,5	5, 6
Вихідна потужність не більше, ВА	5, 7	7, 8
Крутильний момент двигуна, Нм	9	18
Крутильний момент пружини, Нм	7	18
Клас захисту	III	II
Тип захисту	IP54	IP54
Допоміжні перемикачі	2 шт., 6(2) A, АС 24…250 В	2 шт., 6(2) A, АС 24…250 В
Кабель електродвигуна	0,9 м, 2 х 0,75 мм²	0,9 м, 2 х 0,75 мм²
Кабель перемикачів	0,9 м, 6 х 0,75 мм²	0,9 м, 6 х 0,75 мм²
Час повороту пружини	15 с / < 60 с при -30…-10°C	15 с / < 60 с при -30…-10°C
Час повороту двигуна	90 с / 90°	90 с / 90°
Термін експлуатації	10 000 циклів	10 000 циклів
Технічне обслуговування	Не потребується	Не потребується

Ось таблиця у зручному форматі, яка відповідає вашому запиту:

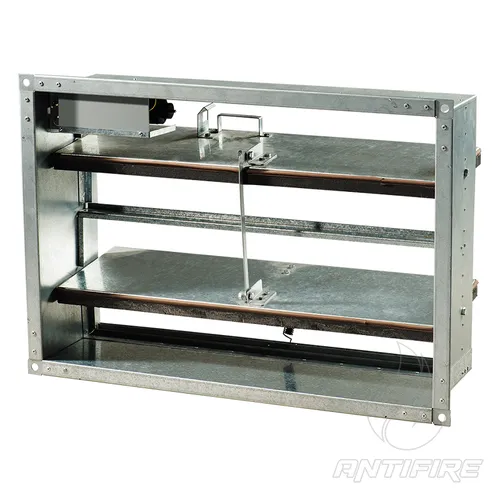

ГАБАРИТНІ ТА ПРИЄДНУВАЛЬНІ РОЗМІРИ БАГАТОСТУЛКОВИХ КЛАПАНІВ КПДУ

Типорозмір клапана	Площа прохідного перерізу, м²	H	H1	H2	B	B1	B2	L	Маса, кг	Кільк. стулок, шт.
300×300	0,06	300	320	340	300	320	340	310	6,5	1
350×350	0,10	350	370	390	350	370	390	345	7,8
400×400	0,12	400	420	440	400	420	440	260	9,5	2
450×450	0,16	450	470	490	450	470	490	275	11,3
500×500	0,20	500	520	540	500	520	540	285	12,1
550×550	0,25	550	580	610	550	580	610	300	14,2
600×600	0,31	600	630	660	600	630	660	260	17,0	3
650×650	0,37	650	680	710	650	680	710	270	19,0
700×700	0,43	700	730	760	700	730	760	275	20,3
750×750	0,48	750	780	810	750	780	810	285	22,1
800×800	0,55	800	830	860	800	830	860	260	24,8
850×850	0,63	850	880	910	850	880	910	270	26,8	4
900×900	0,71	900	930	960	900	930	960	275	28,8
950×950	0,80	950	980	1010	950	980	1010	280	30,8
1000×1000	0,90	1000	1030	1060	1000	1030	1060	285	32,8
1050×1050	0,99	1050	1080	1110	1050	1080	1110	295	34,8
1100×1100	1,11	1100	1130	1160	1100	1130	1160	305	36,8
1150×1150	1,25	1150	1180	1210	1150	1180	1210	320	38,8
1200×1200	1,40	1200	1230	1260	1200	1230	1260	335	40,8
1250×1250	1,55	1250	1280	1310	1250	1280	1310	350	42,8
1300×1300	1,71	1300	1330	1360	1300	1330	1360	260	46,0
1350×1350	1,88	1350	1380	1410	1350	1380	1410	270	49,0	5
1400×1400	2,06	1400	1430	1460	1400	1430	1460	280	52,0

Примітка:

Маса виробу може незначно змінюватися залежно від кількості фланців та типу привода.
Для інших типорозмірів значення L не перевищує 350 мм.

*Виробник залишає за собою право без повідомлення дилера змінювати характеристики, зовнішній вигляд, комплектацію товару та місце його виробництва. Опис та фото товару носить рекламно-інформаційний характер і не є публічною офертою. Перед замовленням рекомендуємо проконсультуватися з нашими менеджерами, та уточнити всю інформацію, включаючи технічні характеристики та вигляд товару.
