Нормально відкриті вогнезатримувальні канальні клапани Вентс ПЛ-10
запитом
Опис та призначення
ЗАСТОСУВАННЯ
-
Клапан протипожежний запобігає поширенню диму та вогню через повітропроводи систем вентиляції та кондиціювання повітря під час пожежі.
-
Встановлюється у проходах вентиляційних каналів, що прокладені через протипожежні стіни та стелі.
-
Межа вогнестійкості згідно з:
-
EN 1366-2
-
ДСТУ Б.В.1.1-4-98 (Україна)
-
ГОСТ 12.1.004-91 (1996) (Росія)
-
-
Межа вогнестійкості: ЕIS 60 або ЕIS 120.
КОНСТРУКЦІЯ
-
Клапани серії ПЛ виготовляються в загальнопромисловому виконанні з мінімізованою елементною базою та використанням низьколегованої оцинкованої сталі.
-
Лопатка виконана з вогнетривкого матеріалу (вермикуліт) та термовипинного вогнестійкого ущільнення.
-
Канальний тип передбачає наявність у корпусі двох приєднувальних патрубків для вбудовування у вентиляційний канал (систему повітропроводів).
ВИКОНАННЯ КЛАПАНІВ СЕРІЇ ПЛ

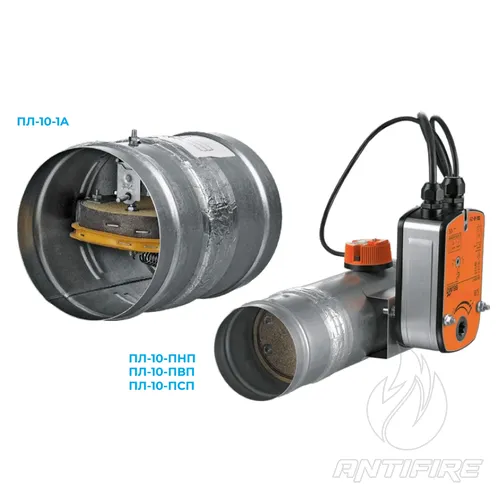

Залежно від виконання, клапани серії ПЛ можуть бути оснащені:
-
Механічним приводним пристроєм:
-

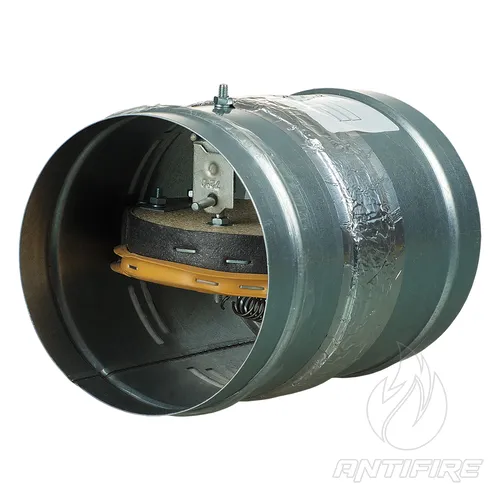

З плавкою вставкою та зворотною пружиною.
-
Охоронне положення: клапан протипожежний відкритий.
-
Робоче положення: приводиться в разі спрацьовування плавкої вставки на підвищення температури.
-
При температурі 72 °С термоелемент розплавляється, і пружина приводить лопатку в закрите положення.
-
-

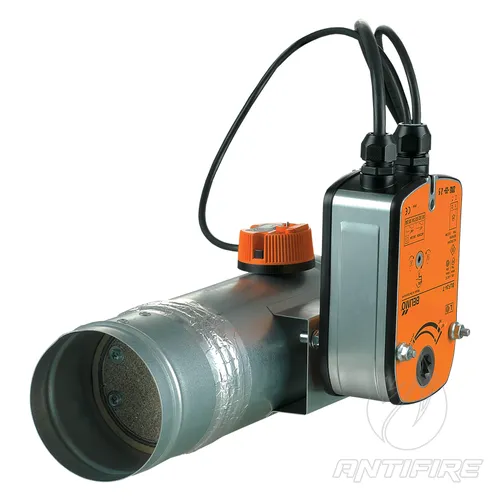

Електроприводом:
-
З вбудованою зворотною пружиною та терморозмикальним пристроєм дублювальної дії.
-
Приведення в робоче положення (за безпосереднього вогневого впливу) здійснюється дистанційно, за допомогою електропривода.
-
Може здійснюватися повністю дистанційно з пульта керування або вручну, з використанням руків’я ручного зведення.
-
-
Аварійне спрацьовування клапана:
-
Заслінка клапана автоматично встановлюється в охоронне (поза вогневим впливом) положення.
-
Електропривод постійно перебуває під напругою.
-
У разі аварійного спрацьовування заслінка клапана автоматично встановлюється у робоче положення завдяки енергії пружини.
-
-
Відключення напруги живлення:
-
У разі відключення напруги живлення, не пов’язаного з пожежею, клапан повертається в охоронне положення після вмикання живлення.
-
МОНТАЖ
-

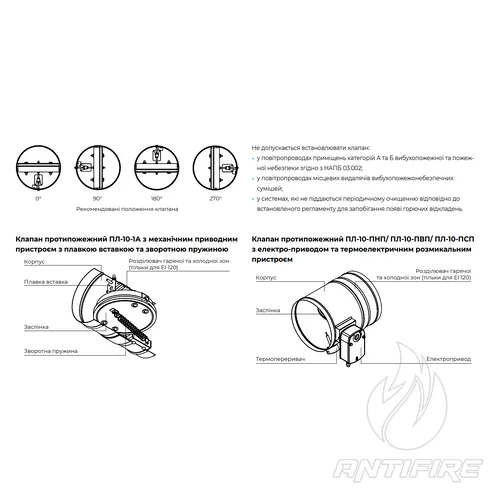

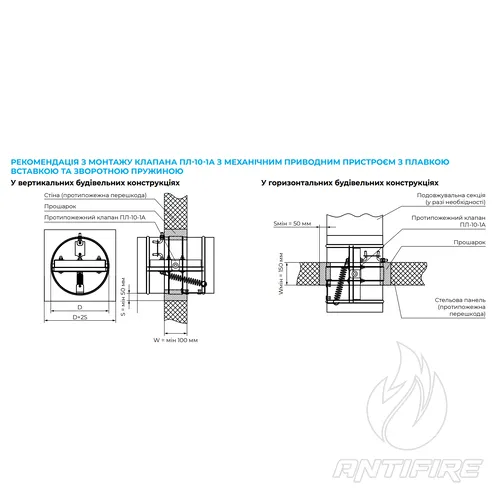

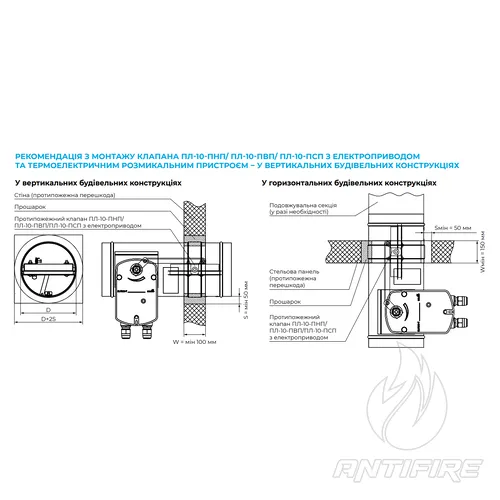

Клапан протипожежний завжди вбудовується так, щоб спусковий механізм і контрольний отвір знаходилися на легкодоступному боці стіни або стелі.
-
Забезпечується контроль термічного спускового механізму та його внутрішньої частини.
-
Дозволено вбудовувати клапан у стіни з:
-
Цегли
-
Бетону
-
Гіпсові плити з відповідною межею вогнестійкості.
-
-
Для збереження форми під час монтажу рекомендовано використовувати дерев’яні підпірки, щоб запобігти деформації корпусу.

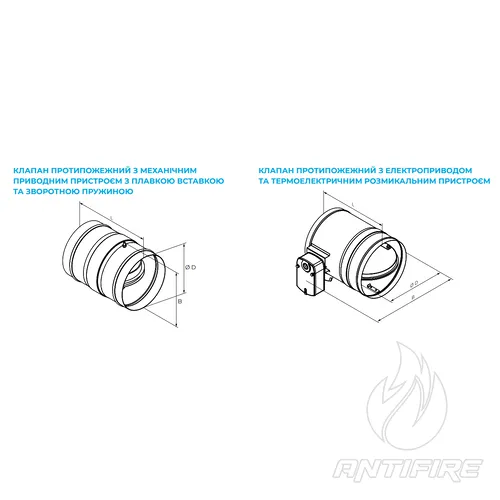

Габаритні та приєднувальні розміри клапанів ПЛ з механічним приводом:
| Модифікація | Ø D (мм) | L (мм) | B (мм) | Маса (кг) |
|---|---|---|---|---|
| ПЛ-10-1А-ДН100 | 99 | 170 | 112 | 1 |
| ПЛ-10-1А-ДН125 | 124 | 170 | 137 | 1,2 |
| ПЛ-10-1А-ДН150 | 149 | 170 | 162 | 1,5 |
| ПЛ-10-1А-ДН160 | 159 | 170 | 172 | 1,6 |
| ПЛ-10-1А-ДН180 | 179 | 170 | 192 | 1,8 |
| ПЛ-10-1А-ДН200 | 199 | 170 | 212 | 2 |
| ПЛ-10-1А-ДН225 | 224 | 170 | 237 | 2,2 |
| ПЛ-10-1А-ДН250 | 249 | 190 | 262 | 2,5 |
| ПЛ-10-1А-ДН315 | 314 | 190 | 327 | 3,6 |
| ПЛ-10-1А-ДН355 | 354 | 190 | 367 | 4,4 |
| ПЛ-10-1А-ДН400 | 399 | 240 | 412 | 6 |
Габаритні та приєднувальні розміри клапанів ПЛ з електроприводом:
| Модифікація | Ø D (мм) | L (мм) | B (мм) | Маса (кг) |
|---|---|---|---|---|
| ПЛ-10-…-ДН100 | 99 | 300 | 195 | 2,9 |
| ПЛ-10-…-ДН125 | 124 | 300 | 215 | 3,1 |
| ПЛ-10-…-ДН150 | 149 | 300 | 245 | 3,4 |
| ПЛ-10-…-ДН160 | 159 | 300 | 255 | 3,5 |
| ПЛ-10-…-ДН180 | 179 | 300 | 275 | 3,8 |
| ПЛ-10-…-ДН200 | 199 | 300 | 295 | 4 |
| ПЛ-10-…-ДН225 | 224 | 300 | 325 | 4,4 |
| ПЛ-10-…-ДН250 | 249 | 310 | 345 | 4,7 |
| ПЛ-10-…-ДН315 | 314 | 310 | 415 | 6,5 |
| ПЛ-10-…-ДН355 | 354 | 310 | 455 | 8,3 |
| ПЛ-10-…-ДН400 | 399 | 310 | 505 | 9,9 |
Основні технічні характеристики електроприводів Belimo:
| Технічні характеристики | Базові моделі | Моделі з підвищеним зусиллям | Моделі з найбільшим зусиллям |
|---|---|---|---|
| Номінальна робоча напруга | AC/DC 24 В | AC 230 В | AC/DC 24 В |
| Допустиме відхилення напруги | AC 19,2…28,8 В | AC 198…264 В | AC 19,2…28,8 В |
| Споживана потужність (утримання) | 0,8 Вт | 1,1 Вт | 1,4 Вт |
| Споживана потужність (рух) | 2,5 Вт | 3,5 Вт | 4 Вт |
| Вихідна потужність (не більше) | 4 ВА | 6,5 ВА | 6 ВА |
| Крутильний момент двигуна | 4 Нм | 9 Нм | 18 Нм |
| Крутильний момент пружини | 3 Нм | 7 Нм | 12 Нм |
| Клас захисту | III | II | III |
| Тип захисту | IP54 | IP54 | IP54 |
Основні технічні характеристики електроприводів NENUTEC:
| Технічні характеристики | Базові моделі | Моделі з підвищеним зусиллям |
|---|---|---|
| Номінальна робоча напруга | AC/DC 24 В | AC 230 В |
| Допустиме відхилення напруги | AC/DC 21,8…26,4 В | AC 209…253 В |
| Споживана потужність (утримання) | 2,5 Вт | 2 Вт |
| Споживана потужність (рух) | 7 Вт | 10 Вт |
| Вихідна потужність (не більше) | 10 ВА | 10 ВА |
| Крутильний момент двигуна | 5 Нм | 8 Нм |
| Крутильний момент пружини | - | - |
| Клас захисту | III | II |
| Тип захисту | IP54 | IP54 |
Основні технічні характеристики електроприводів SIEMENS:
| Технічні характеристики | Базові моделі | Моделі з підвищеним зусиллям | Моделі з найбільшим зусиллям |
|---|---|---|---|
| Номінальна робоча напруга | AC 24 В/DC 24…48 B | AC 230 В | AC 24 В/DC 24…48 B |
| Допустиме відхилення напруги | AC/DC ±20% | AC ±15% | AC/DC ±20% |
| Споживана потужність (утримання) | 2 Вт | 3,5 Вт | 3 Вт |
| Споживана потужність (рух) | 3,5 Вт | 4,5 Вт | 5 Вт |
| Вихідна потужність (не більше) | 5 ВА | 7 ВА | 7 ВА |
| Крутильний момент двигуна | 4 Нм | 9 Нм | 18 Нм |
| Крутильний момент пружини | 4 Нм | 7 Нм | 18 Нм |
| Клас захисту | III | II | III |
| Тип захисту | IP54 | IP54 | IP54 |
Застосування приводів в клапанах ПЛ-10:
| Ø D (мм) | Базові моделі | Моделі з підвищеним зусиллям | Моделі з найбільшим зусиллям |
|---|---|---|---|
| 100 | Так | Так | Так |
| 125 | Так | Так | Так |
| 150 | Так | Так | Так |
| 160 | Так | Так | Так |
| 180 | Так | Так | Так |
| 200 | Так | Так | Так |
| 225 | Так | Так | Так |
| 250 | Так | Так | Так |
| 315 | Так | Так | Так |
| 355 | Так | Так | Так |
| 400 | Так | Так | Так |
| 450 | Так | Так | Так |
| 500 | Так | Так | Так |
| 560 | Так | Так | Так |
