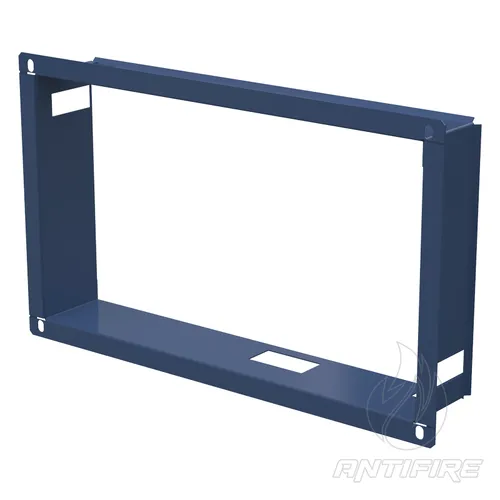

Вентс РМ рама монтажна

Під замовлення

Код: 010601

Бренд: Вентс

Клапани димовидалення КПД/КПДУ можуть додатково комплектуватися монтажною рамою

До порівняння Прибрати Порівняти 0

В обране Прибрати

0 відгуків

Ціна за
запитом

Оптова ціна - дізнатись

Запросити на тендер

В кредит або частинами

Замовити Купити в 1 клік

Монтаж

Потрібна допомога
з вибором?

+38 (050) 744 33 66

Онлайн Консультація

Доставка

Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.

Оплата

Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами

Гарантія

Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів

Опис

Характеристики

Відеоогляд

Інструкції

Відгуки

Опис та призначення

Клапани димовидалення КПД/КПДУ можуть додатково комплектуватися монтажною рамою. Рама монтажна полегшує встановлення клапана у стінному отворі, створюючи додаткову жорсткість та перешкоджаючи деформації клапана під час монтажу. Монтаж клапана здійснюється самонарізами безпосередньо до фланця монтажної рами.

Бренд:

Вентс

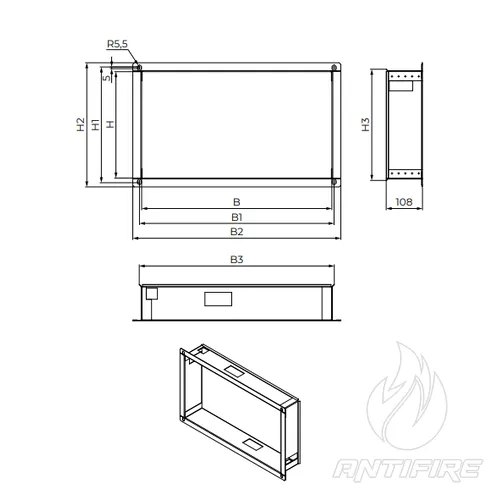

Таблиця габаритних розмірів монтажних рам РМ

Найменування	В, мм	В1, мм	В2, мм	В3, мм	Н, мм	Н1, мм	Н2, мм	Н3, мм	Маса, кг
РМ 550х300	567	580	620	580,6	317	345	370	330,6	2,97
РМ 600х300	617	630	670	630,6	317	345	370	330,6	3,13
РМ 650х300	667	680	720	680,6	317	345	370	330,6	3,29
РМ 700х300	717	730	770	730,6	317	345	370	330,6	3,45
РМ 750х300	767	780	820	780,6	317	345	370	330,6	3,61
РМ 800х300	817	830	870	830,6	317	345	370	330,6	3,77
РМ 850х300	867	880	920	880,6	317	345	370	330,6	3,93
РМ 900х300	917	930	970	930,6	317	345	370	330,6	4,09
РМ 950х300	967	980	1020	980,6	317	345	370	330,6	4,25
РМ 1000х300	1017	1030	1070	1030,6	317	345	370	330,6	4,41
РМ 550х350	567	580	620	580,6	367	395	420	380,6	3,13
РМ 600х350	617	630	670	630,6	367	395	420	380,6	3,29
РМ 650х350	667	680	720	680,6	367	395	420	380,6	3,45
РМ 700х350	717	730	770	730,6	367	395	420	380,6	3,61
РМ 750х350	767	780	820	780,6	367	395	420	380,6	3,77
РМ 800х350	817	830	870	830,6	367	395	420	380,6	3,93
РМ 850х350	867	880	920	880,6	367	395	420	380,6	4,09
РМ 900х350	917	930	970	930,6	367	395	420	380,6	4,25
РМ 950х350	967	980	1020	980,6	367	395	420	380,6	4,41
РМ 1000х350	1017	1030	1070	1030,6	367	395	420	380,6	4,57
РМ 550х400	567	580	620	580,6	417	445	470	430,6	3,29
РМ 600х400	617	630	670	630,6	417	445	470	430,6	3,45
РМ 650х400	667	680	720	680,6	417	445	470	430,6	3,61
РМ 700х400	717	730	770	730,6	417	445	470	430,6	3,77
РМ 750х400	767	780	820	780,6	417	445	470	430,6	3,93
РМ 800х400	817	830	870	830,6	417	445	470	430,6	4,09
РМ 850х400	867	880	920	880,6	417	445	470	430,6	4,25
РМ 900х400	917	930	970	930,6	417	445	470	430,6	4,41
РМ 950х400	967	980	1020	980,6	417	445	470	430,6	4,57
РМ 1000х400	1017	1030	1070	1030,6	417	445	470	430,6	4,73
РМ 550х450	567	580	620	580,6	467	495	520	480,6	3,45
РМ 600х450	617	630	670	630,6	467	495	520	480,6	3,61
РМ 650х450	667	680	720	680,6	467	495	520	480,6	3,77
РМ 700х450	717	730	770	730,6	467	495	520	480,6	3,93
РМ 750х450	767	780	820	780,6	467	495	520	480,6	4,09
РМ 800х450	817	830	870	830,6	467	495	520	480,6	4,25
РМ 850х450	867	880	920	880,6	467	495	520	480,6	4,41
РМ 900х450	917	930	970	930,6	467	495	520	480,6	4,57
РМ 950х450	967	980	1020	980,6	467	495	520	480,6	4,73
РМ 1000х450	1017	1030	1070	1030,6	467	495	520	480,6	4,89
РМ 550х500	567	580	620	580,6	517	545	570	530,6	3,61
РМ 600х500	617	630	670	630,6	517	545	570	530,6	3,77
РМ 650х500	667	680	720	680,6	517	545	570	530,6	3,93
РМ 700х500	717	730	770	730,6	517	545	570	530,6	4,09
РМ 750х500	767	780	820	780,6	517	545	570	530,6	4,25
РМ 800х500	817	830	870	830,6	517	545	570	530,6	4,41
РМ 850х500	867	880	920	880,6	517	545	570	530,6	4,57
РМ 900х500	917	930	970	930,6	517	545	570	530,6	4,73
РМ 950х500	967	980	1020	980,6	517	545	570	530,6	4,89
РМ 1000х500	1017	1030	1070	1030,6	517	545	570	530,6	5,05
РМ 550х550	567	580	620	580,6	567	595	620	580,6	3,77
РМ 600х550	617	630	670	630,6	567	595	620	580,6	3,93
РМ 650х550	667	680	720	680,6	567	595	620	580,6	4,09
РМ 700х550	717	730	770	730,6	567	595	620	580,6	4,25
РМ 750х550	767	780	820	780,6	567	595	620	580,6	4,41
РМ 800х550	817	830	870	830,6	567	595	620	580,6	4,57
РМ 850х550	867	880	920	880,6	567	595	620	580,6	4,73
РМ 900х550	917	930	970	930,6	567	595	620	580,6	4,89
РМ 950х550	967	980	1020	980,6	567	595	620	580,6	5,05
РМ 1000х550	1017	1030	1070	1030,6	567	595	620	580,6	5,21
РМ 600х600	617	630	670	630,6	617	645	670	630,6	4,09
РМ 650х600	667	680	720	680,6	617	645	670	630,6	4,25
РМ 700х600	717	730	770	730,6	617	645	670	630,6	4,41
РМ 750х600	767	780	820	780,6	617	645	670	630,6	4,57
РМ 800х600	817	830	870	830,6	617	645	670	630,6	4,73
РМ 850х600	867	880	920	880,6	617	645	670	630,6	4,89
РМ 900х600	917	930	970	930,6	617	645	670	630,6	5,05
РМ 950х600	967	980	1020	980,6	617	645	670	630,6	5,21
РМ 1000х600	1017	1030	1070	1030,6	617	645	670	630,6	5,37
РМ 650х650	667	680	720	680,6	667	695	720	680,6	4,41
РМ 700х650	717	730	770	730,6	667	695	720	680,6	4,57
РМ 750х650	767	780	820	780,6	667	695	720	680,6	4,73
РМ 800х650	817	830	870	830,6	667	695	720	680,6	4,89
РМ 850х650	867	880	920	880,6	667	695	720	680,6	5,05
РМ 900х650	917	930	970	930,6	667	695	720	680,6	5,21
РМ 950х650	967	980	1020	980,6	667	695	720	680,6	5,37
РМ 1000х650	1017	1030	1070	1030,6	667	695	720	680,6	5,53
РМ 700х700	717	730	770	730,6	717	745	770	730,6	4,73
РМ 750х700	767	780	820	780,6	717	745	770	730,6	4,89
РМ 800х700	817	830	870	830,6	717	745	770	730,6	5,05
РМ 850х700	867	880	920	980,6	717	745	770	730,6	5,21
РМ 900х700	917	930	970	930,6	717	745	770	730,6	5,37
РМ 950х700	967	980	1020	980,6	717	745	770	730,6	5,53
РМ 1000х700	1017	1030	1070	1030,6	717	745	770	730,6	5,69
РМ 750х750	767	780	820	780,6	767	795	820	780,6	5,05
РМ 800х750	817	830	870	830,6	767	795	820	780,6	5,21
РМ 850х750	867	880	920	980,6	767	795	820	780,6	5,37
РМ 900х750	917	930	970	930,6	767	795	820	780,6	5,53
РМ 950х750	967	980	1020	980,6	767	795	820	780,6	5,69
РМ 1000х750	1017	1030	1070	1030,6	767	795	820	780,6	5,85
РМ 800х800	817	830	870	830,6	817	845	870	830,6	5,37
РМ 850х800	867	880	920	880,6	817	845	870	830,6	5,53
РМ 900х800	917	930	970	930,6	817	845	870	830,6	5,69
РМ 950х800	967	980	1020	980,6	817	845	870	830,6	5,85
РМ 1000х800	1017	1030	1070	1030,6	817	845	870	830,6	6,01
РМ 850х850	867	880	920	880,6	867	895	920	880,6	5,69
РМ 900х850	917	930	970	930,6	867	895	920	880,6	5,85
РМ 950х850	967	980	1020	980,6	867	895	920	880,6	6,01
РМ 1000х850	1017	1030	1070	1030,6	867	895	920	880,6	6,17
РМ 900х900	917	930	970	930,6	917	945	970	930,6	6,01
РМ 950х900	967	980	1020	980,6	917	945	970	930,6	6,17
РМ 1000х900	1017	1030	1070	1030,6	917	945	970	930,6	6,33
РМ 950х950	967	980	1020	980,6	967	995	1020	980,6	6,33
РМ 1000х950	1017	1030	1070	1030,6	967	995	1020	980,6	6,49
РМ 1000х1000	1017	1030	1070	1030,6	1017	1045	1070	1030,6	6,65

Примітка: не вказані у таблиці рами РМ можуть бути виготовлені на окреме замовлення.

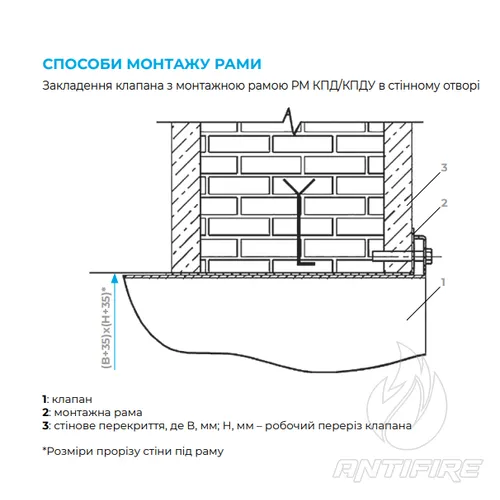

Способи монтажу рами

Закладення клапана з монтажною рамою РМ КПД/КПДУ в стінному отворі:

клапан
монтажна рама
стінове перекриття, де В, мм; Н, мм – робочий переріз клапана

Розміри прорізу стіни під раму (B+35)х(H+35)
