Нормально відкритий вогнезатримувальний канальний клапан Вентс КП-1...72С
запитом
Опис та призначення
Застосування
Протипожежні клапани серії КП-1...72С призначені для автоматичного перекриття технологічних отворів, зокрема:
-
у місцях проходження вентиляційних каналів через міжповерхові перекриття, стіни, перегородки;
-
в огороджувальних конструкціях припливно-витяжних каналів систем протидимної вентиляції.
⚠️ Обмеження застосування:
Клапани не призначені для встановлення:
-
у повітропроводах і каналах приміщень категорій А та Б (пожежо- та вибухонебезпечних);
-
у місцевих відсмоктувачах вибухонебезпечних сумішей.
Межа вогнестійкості клапана серії КП-1...72С — не менше 60 хв (EI 60) при температурі 600 °C.
Конструктивні особливості
Клапани виготовляються в загальнопромисловому виконанні з мінімалізованою елементною базою та застосуванням низьколегованої оцинкованої сталі.

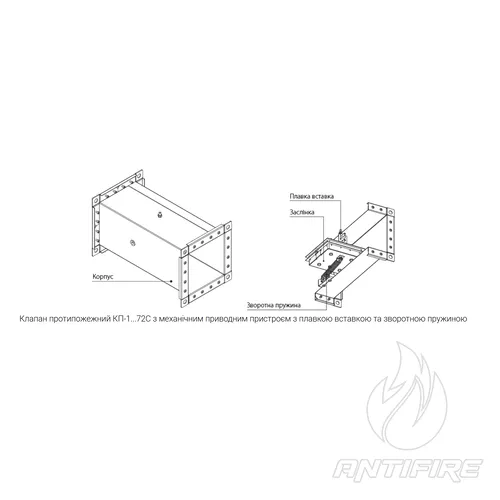

Основні елементи конструкції:
-
Заслінка з вогнестійкого матеріалу.
-
Канальне виконання — наявність двох приєднувальних фланців для інтеграції у систему повітропроводів.
-
Зовнішнє розташування виконавчого механізму, що забезпечує зручне технічне обслуговування без демонтажу.
-
Спрощене конструктивне виконання — без роздільника гарячої та холодної зон.
-
Механічний приводний пристрій зі зворотною пружиною та плавкою вставкою, яка виконує функцію температурного датчика.
Принцип роботи
? Охоронне положення (нормальний режим):
Заслінка клапана знаходиться у відкритому стані, зафіксованому плавкою вставкою. У той самий момент зворотна пружина зведена і перебуває в очікуванні спрацювання.
? Аварійне спрацювання (вплив високої температури):
-
За підвищення температури до критичного рівня плавка вставка роз’єднується.
-
Зворотна пружина миттєво повертає заслінку у робоче положення — повне перекриття повітряного потоку.
✅ Така конструкція забезпечує надійне та автономне аварійне спрацювання клапана без потреби в електроживленні.

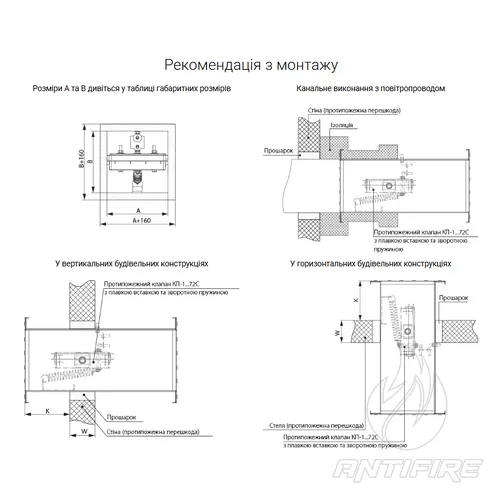

? Монтаж
Монтаж протипожежного клапана здійснюється відповідно до чинних нормативів та будівельних вимог.
✅ Загальні умови встановлення:
-
Вогнестійкість ущільнення повинна бути не нижчою, ніж вогнестійкість огороджувальної конструкції.
-
Клапани дозволено монтувати в будь-якому положенні – як у вертикальних, так і горизонтальних проходах протипожежних конструкцій.
⚙️ Монтажні вимоги:
-
Монтажні отвори повинні бути виконані так, щоб навантаження від конструкцій не передавалося на корпус клапана.
-
Прилеглий повітропровід слід окремо підвісити, щоб виключити навантаження на фланці клапана.
-
Мінімальна відстань для доступу до елементів управління – не менше 350 мм.
-
Повинен бути забезпечений вільний оглядовий отвір для контролю технічного стану.
-
Під час монтажу слід обов’язково враховувати розмір "К".
? Встановлення кількох клапанів:
-
Якщо в одній розділювальній конструкції монтується кілька клапанів, відстань між ними має бути не менше 200 мм.
? Положення заслінки:
-
Клапан необхідно встановити таким чином, щоб заслінка в закритому стані розташовувалась точно в площині протипожежної конструкції.
