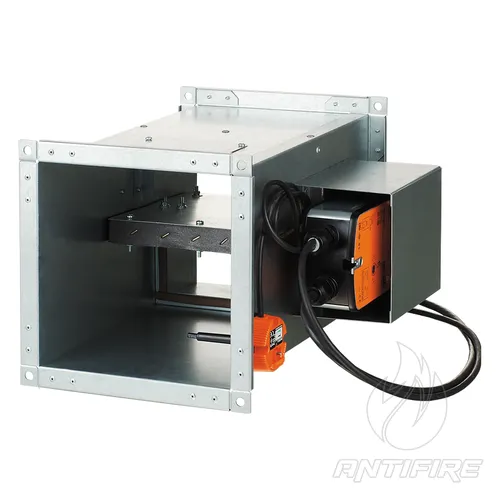

Нормально відкритий вогнезатримувальний канальний клапан Вентс КП-1
запитом
Опис та призначення
Застосування
Протипожежні клапани серії КП-1 призначені для автоматичного перекриття технологічних отворів, зокрема в місцях проходження вентиляційних каналів через міжповерхові перекриття, стіни, перегородки, а також у конструкціях припливно-витяжних каналів протидимної вентиляції.
⚠️ Обмеження:
Клапани не призначені для встановлення:
– у повітропроводах та каналах приміщень категорій А та Б (пожежовибухонебезпечні);
– у місцевих відсмоктувачах вибухонебезпечних сумішей.
Межа вогнестійкості клапанів КП-1: не менше 60 хв (EI 60) при температурі 600 °C.

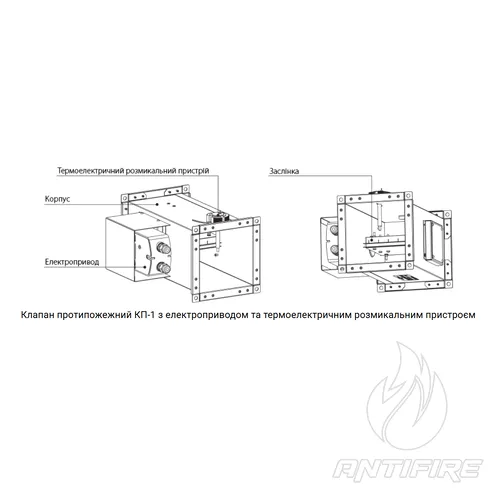

Конструкція
Клапани серії КП-1 виготовляються у загальнопромисловому виконанні з мінімальною елементною базою та використанням низьколегованої оцинкованої сталі.
Основні конструктивні особливості:
-
Заслінка з вогнестійкого матеріалу.
-
Канальний тип: наявність двох приєднувальних фланців для інтеграції у систему вентиляції.
-
Зовнішнє розміщення виконавчого механізму — зручне обслуговування без демонтажу.
-
Спрощена конструкція — без роздільника гарячої та холодної зон.
Привід та управління
Клапани оснащуються електроприводом із вбудованою зворотною пружиною та терморозмикальним пристроєм дублювальної дії.
Режими приведення в дію:
-
Дистанційно: через електропривід.
-
Вручну: за допомогою ручки ручного зведення (входить до стандартної комплектації).
Алгоритм роботи
-
Охоронне положення:
Клапан відкритий, електропривід під напругою. -
Пожежа або сигнал з пульта:
– Терморозмикальний пристрій розриває ланцюг.
– Зворотна пружина повертає заслінку в робоче положення (перекриття повітряного потоку). -
Після усунення пожежі та відновлення живлення:
– Заслінка автоматично повертається в охоронне положення.
✅ Такий алгоритм забезпечує надійне аварійне спрацювання навіть у разі втрати зовнішнього живлення.

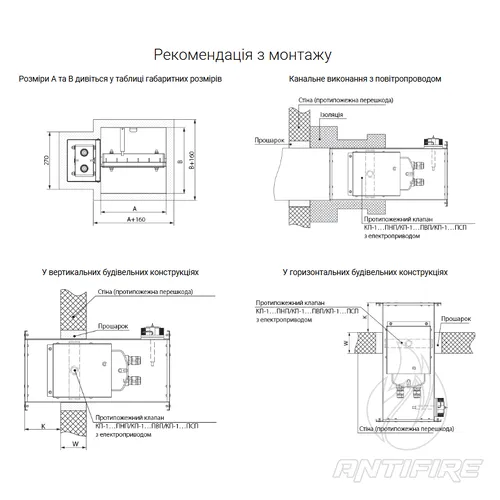

Монтаж
Монтаж протипожежного клапана виконується відповідно до чинних будівельних норм і правил, з обов’язковим дотриманням вимог до вогнестійкості.
? Загальні вимоги:
-
Вогнестійкість ущільнення (зашпаровування) має бути не нижчою, ніж у відповідної огороджувальної конструкції.
-
Клапан дозволено встановлювати у будь-якому положенні: у горизонтальних і вертикальних проходах протипожежних конструкцій.
-
Встановлення має унеможливлювати перенесення навантажень від конструкцій чи повітропроводів на корпус клапана.
-
Повітропровід, що прилягає, повинен бути окремо підвішений, без опори на фланець клапана.
? Монтажні вимоги:
-
Мінімальний доступ до приводу та керуючих елементів — не менше 350 мм.
-
Повинен бути доступним оглядовий отвір.
-
Ураховуйте розмір "К" згідно з кресленням (див. документацію).
-
Відстань між двома сусідніми клапанами в одній розділювальній конструкції має становити не менше 200 мм.
? Монтаж у конструкції:
-
Заслінка клапана (в закритому положенні) має бути розташована в площині протипожежної розділювальної конструкції.
-
Якщо таке розміщення неможливе — ділянка корпусу клапана між заслінкою та конструкцією підлягає обов’язковій теплоізоляції відповідно до стандартів.
⚙️ Додаткові вимоги:
-
Механізм керування повинен бути захищений від забруднення та механічного пошкодження.
-
Під час замуровування забороняється деформувати корпус клапана.
-
Після монтажу заслінка повинна вільно переміщатися, не торкаючись корпусу.
?️ Допустимі матеріали для монтажу:
-
Щільна стіна з бетонної кладки (товщина не менше 100 мм).
-
Гіпсокартонна перегородка з відповідним класом вогнестійкості.
-
Стельова конструкція з бетону (товщина не менше 150 мм).
? Заборонено:
Для ущільнення клапана не можна використовувати пінні або спінювальні матеріали.
