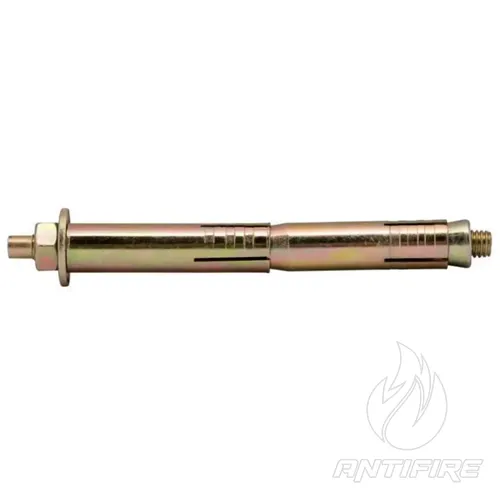

Анкер розпірний з гайкою 14/10х140 цинк - 913145, Leo Lightman

Опис та призначення

Розпірний інженерний анкер із гайкою та шайбою серії 14/10х140 (St/gZn) від бренда LEO LIGHTMAN — це посилений кріпильний елемент шпилькового типу (анкер-болт), призначений для наскрізного високонавантаженого монтажу та капітальної фіксації несівних стінових кронштейнів, фасадних тримачів блискавкоприймачів та елементів контуру заземлення в міцних повнотілих мінеральних основах: конструкційному бетоні, армованих залізобетонних панелях, повнотілій силікатній чи глиняній цеглі, а також щільному натуральному камені.

Оптимальна робоча довжина 140 мм розроблена спеціально для створення компактних і наджорстких вузлів кріплення безпосередньо на несівних стінах будівель, що не мають зовнішнього мінераловатного чи пінополістирольного утеплення. Такий габарит дозволяє забезпечити необхідну за стандартом глибину анкеровки в бетоні або цегляній кладці, гарантуючи монолітне утримання виносних фасадних конструкцій. Виріб виготовлений із вуглецевої конструкційної сталі високого класу міцності та захищений від атмосферної корозії щільним шаром гальванічного цинкування (gZn). Анкер комплектується розпірною трисегментною гільзою, конусною хвостовою частиною, а також фланцевою гайкою з шайбою М10. При затягуванні гайки конус втягується всередину гільзи, викликаючи її контрольоване радіальне розширення та глухе розпирання в стінках отвору діаметром 14 мм, що забезпечує колосальну стійкість вузла до виривання, зрізу та постійних вітрових вібрацій.

Сфера застосування та інженерна сумісність у вузлах

Анкер розроблений та оптимізований для жорсткої механічної фіксації важких виносних фасадних кронштейнів у системах пасивного зовнішнього блискавкозахисту. Рекомендований виробником для надійного закріплення наступних стінових тримачів щогл LEO LIGHTMAN до стін без утеплення:

• Артикул 415023: Тримач вертикального блискавкоприймача виносний L250 під щоглу D16 мм (виконання Ni / нержавіюча сталь).
• Артикул 416013: Посилений кронштейн-тримач щогли блискавкоприймача виносний L400 під діаметри труб D30-50 мм (виконання Ni).
• Артикул 416033: Компліментарний стіновий тримач щогли блискавкоприймача L200 під посадкові діаметри D30-50 мм (виконання Ni).
• Фіксація важких магістральних тримачів плоских заземлюючих смуг (наприклад, 40х4 мм) та круглих токовідводів (катанки D8-D10 мм) на фланцевих точках стін промислових споруд.

Головні інженерні та експлуатаційні переваги

• Оптимальний баланс довжини та тримальної сили: Довжина 140 мм мінімізує витрати на буріння глибоких отворів у надміцному залізобетоні, при цьому розпірна зона повністю занурюється в несівний масив стіни, забезпечуючи максимальний опір перекидальним моментам щогли.
• Швидкий наскрізний монтаж (Push-through): Конструкція анкера дозволяє встановлювати його безпосередньо крізь монтажні отвори у лапах кронштейна, що суттєво економить час монтажної бригади на висоті та виключає помилки розмітки.
• Надійне антикорозійне покриття: Гальванічний цинковий шар захищає сталеве ядро кріплення від агресивного впливу атмосферної вологи та конденсату в зоні контакту зі стіною, запобігаючи утворенню іржі протягом усього терміну служби системи.
• Точна геометрія та стабільність розпирання: Сегменти гільзи мають спеціальні насічки, що запобігають прокручуванню анкера в отворі під час первинного затягування гайки.

Відповідність національним нормам та стандартам

Технологічна інструкція з виконання монтажних робіт

При монтажі систем блискавкозахисту згідно з ДСТУ EN 62305, надійність стінового вузла фіксації щогли є критичним фактором безпеки. На один виносний кронштейн (в залежності від його конфігурації) зазвичай використовується від 2 до 4 розпірних анкерів артикулу 913145.

Порядок виконання технологічних операцій:

1. Розмітка та позиціонування: Відповідно до робочих креслень проекту блискавкозахисту на поверхні несівної стіни (без утеплювача) розмічають осі встановлення виносних тримачів блискавкоприймача (наприклад, артикулів 416013 або 415023).
2. Буріння отворів: За допомогою перфоратора та бура по бетону діаметром 14 мм виконують свердління отворів у стіні. Напрямок буріння повинен бути строго перпендикулярним (90°) до площини стіни. Глибина отвору повинна складати не менше 120–130 мм, щоб забезпечити коректний хід розпірного конуса та залишити місце для збирання пилу.
3. Очищення каналу (Критично важливо): Отриманий отвір необхідно ретельно очистити від бурового пилу, шламів та цементної крихти за допомогою спеціального продувного насоса (груші) або круглого металевого йоржика. Наявність пилу на стінках каналу знижує силу тертя розпірної гільзи з бетоном у кілька разів, що може призвести до виривання кронштейна під навантаженням.
4. Встановлення анкера: На кріплення надівають монтажну лапу стінового тримача. На кінець анкера накручують гайку М10 так, щоб вона повністю закривала перші витки різьби шпильки (це захистить різьбу від пошкодження під час забивання). Вшу конструкцію вставляють в отвір і плавними ударами молотка забивають анкер до упору гайки та шайби в металеву поверхню кронштейна.
5. Анкерування (Фіксація вузла): За допомогою гайкового чи динамометричного ключа здійснюють затягування гайки М10 з нормативним зусиллям, вказаним в інженерному проекті. При обертанні гайки внутрішній конус розпирає три сегменти гільзи в товщі стіни, утворюючи мертву механічну зчіпку. Важливо: уникайте надмірного перетягування гайки в пухких марках цегли, щоб не зруйнувати внутрішню структуру несівного матеріалу.
6. Запобігання електрохімічній корозії: Оскільки лапи стінових тримачів LEO LIGHTMAN виготовлені з нержаві
