Шпилька двогвинтова з torx М8 L250 - 910255, Leo Lightman

Опис та призначення

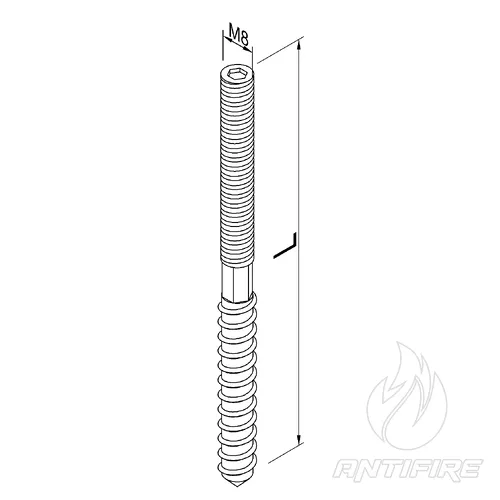

Шпилька двогвинтова М8 завдовжки 250 мм (L250) зі шліцом TORX від бренда LEO LIGHTMAN — це подовжений комбінований кріпильний елемент (гвинт-шуруп / сантехнічна шпилька), призначений для надійної фіксації фасадних і покрівельних тримачів провідника (дроту або смуги) системи пасивного блискавкозахисту. Збільшена довжина 250 мм є професійним інженерним рішенням для монтажу вузлів на стінах споруд, де необхідно пройти крізь товстий шар теплоізоляції (пінопласту, мінеральної вати) або забезпечити значний безпечний відступ токовідвідної лінії від поверхні фасаду.

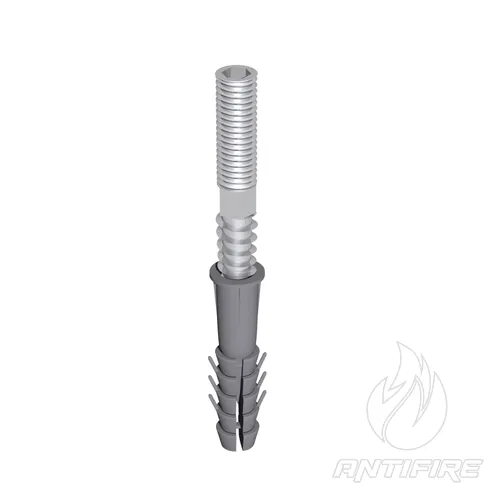

Конструкція шпильки поєднує в собі шурупну різьбу для тривалого й надійного анкерування в розпірні дюбелі або дерев'яні конструкції, та метричну різьбу М8 для нагвинчування затискачів провідника. Наявність зручного внутрішнього або торцевого шліца TORX на метричній частині дозволяє виконувати швидке, точне та легке закручування металовиробу за допомогою шуруповерта або інструмента під «зірочку» без ризику пошкодження чи деформації робочої різьби.

Сфера застосування та монтажні вузли

• Монтаж фасадних тримачів дроту та смуги на стіни з цегли або бетону з проходженням крізь товстий шар зовнішнього утеплювача (термомодернізація фасадів).
• Пряма механічна фіксація кронштейнів блискавкозахисту в глибокі дерев'яні елементи покрівельної та кроквяної систем (мауерлати, балки, крокви).
• Влаштування надійних точок кріплення токовідвідних ліній (спусків) із фіксованим великим винесенням траси від стіни споруди.

Головні переваги

• Професійний шліц TORX: Забезпечує ідеальну передачу крутного моменту під час закручування, унеможливлює вислизання біти з головки та значно прискорює серійний висотний монтаж системи.
• Збільшена довжина 250 мм: Надає додатковий механічний запас міцності та дозволяє надійно зафіксувати тримач у тримальній стіні, навіть якщо на її поверхні є товстий шар теплоізоляції чи вентильованого зазору.
• Висока жорсткість при великих навантаженнях: Діаметр М8 гарантує відмінну стійкість монтажного вузла до зрізаючих вітрових та снігових навантажень, запобігаючи деформації усього спускного контуру.
• Компактна упаковка: Постачається зручними пачками по 20 шт., що спрощує логістику та точний розрахунок кріплень під крок тримачів на об'єкті.

Рекомендації щодо проєктування та монтажу

Під час монтажу фасадних тримачів провідника на подовжену шпильку L250 рекомендований крок між точками кріплення вздовж траси становить 0.7–1.0 метра для круглого дроту та 1.0–1.2 метра для сталевої чи грозозахисної смуги (згідно з ДСТУ EN 62305). При встановленні кріплення у цегляну або бетонну основу отвір під дюбель необхідно ретельно очистити від бурового пилу за допомогою продувки, щоб гарантувати максимальну силу розпирання пластикової гільзи та стійкість вузла до виривання.

Оскільки шпилька має велику довжину (250 мм) та зазнає важелевого навантаження від вітру, перевіряйте щільність її посадки в тримальну стіну. Довжина шурупної частини має повністю увійти в тримальну основу (цеглу/бетон), пройшовши крізь ізоляційний шар.

Гальванічна безпека та сумісність металів: Обов'язково перевіряйте сумісність матеріалу шпильки (та металу фасадного тримача, що на неї нагвинчується) з матеріалом самого провідника системи. Настійно рекомендується уникати прямого безперехідного механічного контакту між несумісними гальванічними парами (наприклад, сталь та чиста мідь) без застосування проміжних латунних, нержавіючих або біметалевих шайб та затискачів, щоб запобігти стрімкому руйнуванню вузлів під дією вологи.
