Шпилька двогвинтова з torx М8 L200 - 910205, Leo Lightman

Опис та призначення

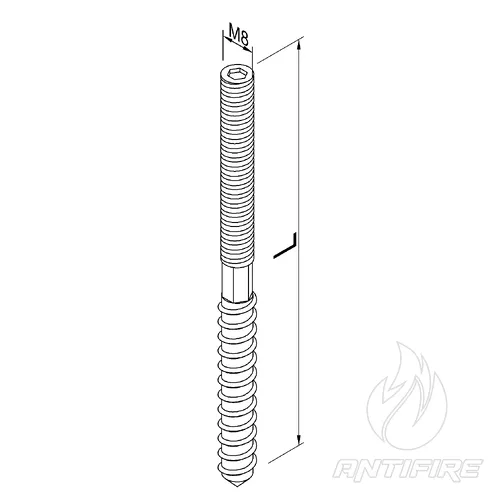

Шпилька двогвинтова М8 завдовжки 200 мм (L200) зі шліцом TORX від бренда LEO LIGHTMAN — це подовжений комбінований кріпильний елемент (гвинт-шуруп / сантехнічна шпилька), призначений для надійної фіксації фасадних і покрівельних тримачів провідника (дроту або смуги) системи пасивного блискавкозахисту. Довжина 200 мм є універсальним інженерним рішенням для монтажу вузлів на стінах споруд, де необхідно пройти крізь помірний шар зовнішньої теплоізоляції (пінопласту чи мінеральної вати) або забезпечити фіксований безпечний відступ токовідвідної лінії від поверхні фасаду.

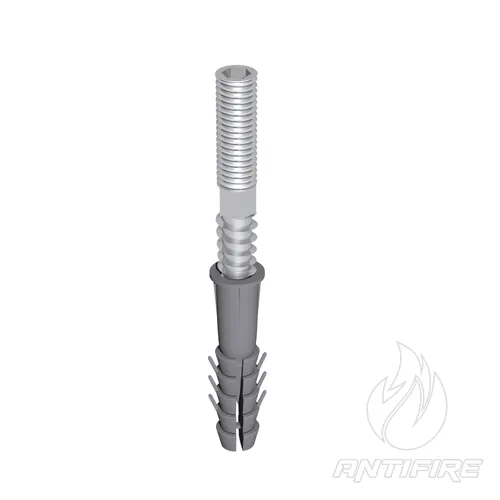

Конструкція шпильки поєднує в собі шурупну різьбу для надійного анкерування в розпірні дюбелі або дерев'яні конструкції, та метричну різьбу М8 для нагвинчування затискачів провідника. Наявність зручного внутрішнього або торцевого шліца TORX на метричній частині дозволяє виконувати швидке, точне та легке закручування металовиробу за допомогою шуруповерта або інструмента під «зірочку» без ризику пошкодження чи деформації робочої різьби.

Сфера застосування та монтажні вузли

• Монтаж фасадних тримачів дроту та смуги на стіни з цегли або бетону з проходженням крізь середній шар зовнішнього утеплювача (до 100–120 мм).
• Пряма механічна фіксація кронштейнів блискавкозахисту в дерев'яні інженерні елементи покрівельної та кроквяної систем (мауерлати, балки, крокви).
• Влаштування надійних точок кріплення токовідвідних ліній (спусків) із помітним, але не надмірним винесенням траси від стіни споруди.

Головні переваги

• Професійний шліц TORX: Забезпечує ідеальну передачу крутного моменту під час закручування, унеможливлює вислизання біти з головки та значно прискорює серійний висотний монтаж системи.
• Універсальна довжина 200 мм: Надає відмінний механічний запас міцності та дозволяє надійно зафіксувати тримач у тримальній стіні, проходячи крізь шар фасадного оздоблення, штукатурки або термоізоляції.
• Висока жорсткість при великих навантаженнях: Діаметр М8 гарантує стійкість монтажного вузла до зрізаючих вітрових та снігових навантажень, запобігаючи деформації та провисанню усього спускного контуру.
• Компактна упаковка: Постачається зручними пачками по 10 шт., що спрощує розрахунок, закупівлю та комплектацію кріплень під крок тримачів на невеликих об'єктах.

Рекомендації щодо проєктування та монтажу

Під час монтажу фасадних тримачів провідника на шпильку L200 рекомендований крок між точками кріплення вздовж траси становить 0.7–1.0 метра для круглого дроту та 1.0–1.2 метра для сталевої чи грозозахисної смуги (згідно з ДСТУ EN 62305). При встановленні кріплення у цегляну або бетонну основу отвір під дюбель необхідно ретельно очистити від бурового пилу за допомогою продувки, щоб гарантувати максимальну силу розпирання пластикової гільзи та стійкість вузла до виривання.

Для забезпечення надійності за умов важелевого вітрового навантаження, шурупна частина шпильки має повністю увійти в тримальну стіну (цеглу/бетон), пройшовши крізь ізоляційний шар фасаду.

Гальванічна безпека та сумісність металів: Обов'язково перевіряйте сумісність матеріалу шпильки (та металу фасадного тримача, що на неї нагвинчується) з матеріалом самого провідника системи. Настійно рекомендується уникати прямого безперехідного механічного контакту між несумісними гальванічними парами (наприклад, сталь та чиста мідь) без застосування проміжних латунних, нержавіючих або біметалевих шайб та затискачів, щоб забігти стрімкому руйнуванню вузлів під дією воги.
