Опис та призначення

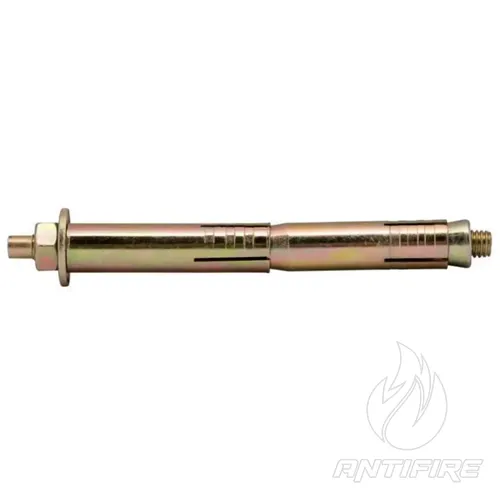

Подовжений важкий розпірний анкер LEO LIGHTMAN 14/10х250 (St/gZn) призначений для наскрізного високонавантаженого монтажу несівних кронштейнів, фасадних тримачів блискавкоприймачів та елементів контуру заземлення. Підходить для міцних повнотілих основ: конструкційного бетону, залізобетону, повнотілій силікатній та глиняній цеглі, щільному натуральному камені.

Завдяки довжині 250 мм анкер забезпечує глибоку посадку в несівну стіну крізь слабкі поверхневі шари (товсту штукатурку, оздоблення) і дозволяє монтувати виносні кронштейни на стіни без зовнішнього мінераловатного чи пінополістирольного утеплення. Виготовлений із вуглецевої конструкційної сталі з гальванічним цинкуванням (gZn) та комплектується трисегментною гільзою, конусною частиною, фланцевою гайкою та шайбою М10.

Сфера застосування та сумісність

Рекомендований для фіксації важких магістральних тримачів смуг (наприклад, 40х4 мм) та круглих токовідводів (Ø8–10 мм), а також наступних стінових тримачів щогл LEO LIGHTMAN (у виконанні Ni):

• Арт. 415023: Виносний тримач L250 під щоглу D16 мм.
• Арт. 416013: Посилений виносний кронштейн L400 під труби D30-50 мм.
• Арт. 416033: Стіновий тримач L200 під діаметри D30-50 мм.

Головні переваги

• Високий опір вириву: Діаметр буріння 14 мм та довжина 250 мм забезпечують велику площу розпирання для компенсації вітрових навантажень від високих щогл.
• Наскрізний монтаж (Push-through): Встановлюється безпосередньо крізь отвори у лапах кронштейна без попередньої розмітки.
• Антикорозійний захист: Гальванічне цинкування захищає сталь від атмосферної вологи та конденсату всередині отвору.
• Стабільне розпирання: Насічки на сегментах гільзи запобігають прокручуванню анкера в отворі під час затягування гайки.

Відповідність стандартам

• ДСТУ EN IEC 62561-4:2019 — вимоги до фіксаторів та анкерів систем блискавкозахисту щодо механічної міцності на вирив, зріз та кліматичної стійкості.
• ДСТУ Б В.2.6-145:2010 — державні стандарти до будівельних кріплень зовнішніх інженерних металоконструкцій на фасадах.

Інструкція з монтажу

На один кронштейн (залежно від конфігурації) використовується від 2 до 4 анкерів (арт. 913255).

1. Буріння: Перфоратором з буром діаметром 14 мм виконати отвір перпендикулярно до стіни на глибину не менше 230–240 мм.
2. Очищення (Обов'язково): Ретельно очистити отвір від пилу та цементної крихти продувним насосом або металевим йоржиком (пил знижує силу тертя гільзи в кілька разів).
3. Встановлення: Надіти лапу тримача на анкер, накрутити гайку М10 на перші витки різьби (для захисту від пошкоджень) і забити анкер молотком до упору в кронштейн.
4. Фіксація: Затягнути гайку динамометричним або гайковим ключем із розрахунковим зусиллям. Не допускати перетягування у пухкій цеглі.
5. Гальванічна безпека: При монтажі нержавіючих кронштейнів (Ni) на оцинкований анкер (St/gZn) рекомендується використовувати оригінальні ізоляційні полімерні шайби LEO LIGHTMAN для запобігання контактній корозії у вологому середовищі.
