Шпилька двогвинтова з torx М8 L100 - 910105, Leo Lightman

Опис та призначення

Шпилька двогвинтова М8 завдовжки 100 мм (L100) зі шліцом TORX від бренда LEO LIGHTMAN — це спеціалізований комбінований кріпильний елемент (гвинт-шуруп / сантехнічна шпилька), призначений для надійної фіксації фасадних і покрівельних тримачів провідника (дроту або смуги) системи пасивного блискавкозахисту. Модифікація довжиною 100 мм розроблена для короткого кріплення на щільних повнотілих основах, коли необхідно забезпечити мінімальний, але стабільний та безпечний технологічний відступ токовідвідної траси від поверхні фасаду.

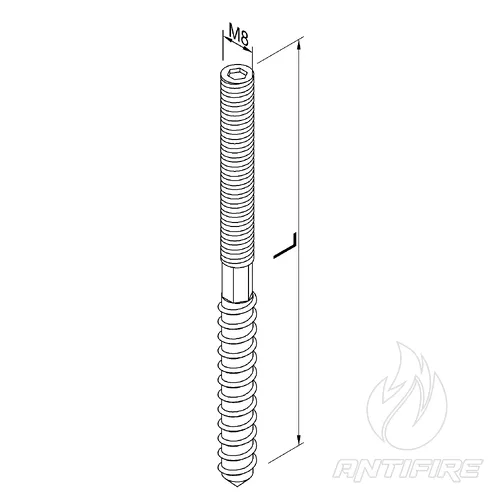

Конструкція шпильки поєднує в собі шурупну різьбу для тривалого й надійного анкерування в розпірні дюбелі або дерев'яні конструкції, та метричну різьбу М8 для нагвинчування фасадних затискачів провідника. Наявність зручного внутрішнього або торцевого шліца TORX на метричній частині дозволяє виконувати швидке, точне та легке закручування гвинта за допомогою шуруповерта або інструмента під «зірочку» без ризику пошкодження чи деформації робочої різьби.

Сфера застосування та монтажні вузли

• Монтаж фасадних тримачів дроту та смуги на щільні стінові матеріали (цегла, повнотілий бетон, блоки) за допомогою розпірних дюбелів.
• Пряма механічна фіксація кронштейнів блискавкозахисту в дерев'яні інженерні елементи покрівельної та кроквяної систем (мауерлати, балки, крокви).
• Влаштування компактних і стійких до вібрацій точок кріплення токовідвідних ліній (спусків) із фіксованим невеликим відступом від стіни споруди.

Головні переваги

• Професійний шліц TORX: Забезпечує ідеальну передачу крутного моменту під час закручування, унеможливлює вислизання біти з головки та значно прискорює серійний висотний монтаж системи блискавкозахисту.
• Компактність та жорсткість вузла: Довжина 100 мм забезпечує високу стійкість до зрізаючих вітрових навантажень, утворюючи міцний монтажний вузол без утворення великого, візуально помітного важеля винесення.

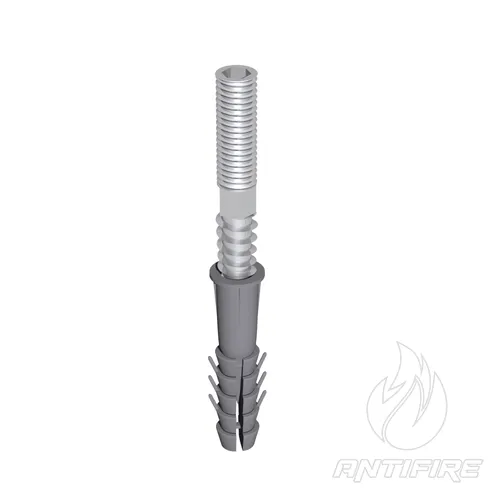

• Оптимальна сумісність: Шпилька ідеально розрахована під встановлення у розпірний дюбель розміром 12х60 мм (під свердло діаметром 12 мм), що забезпечує максимальну силу тертя та утримання в стіні.
• Промислова упаковка: Постачається зручними пачками по 20 шт., що спрощує комплектацію, логістику та точний розрахунок кріплень під крок тримачів на об'єкті.

Рекомендації щодо проєктування та монтажу

Під час монтажу фасадних тримачів провідника на шпильку L100 рекомендований крок між точками кріплення вздовж траси становить 0.7–1.0 метра для круглого дроту та 1.0–1.2 метра для сталевої чи грозозахисної смуги (згідно з ДСТУ EN 62305). При встановленні кріплення у цегляну або бетонну основу отвір під дюбель 12х60 мм необхідно ретельно очистити від бурового пилу за допомогою продувки, щоб гарантувати максимальну силу розпирання пластикової гільзи та стійкість вузла до виривання.

Гальванічна безпека та сумісність металів: Обов'язково перевіряйте сумісність матеріалу шпильки (та металу фасадного тримача, що на неї нагвинчується) з матеріалом самого провідника системи. Настійно рекомендується уникати прямого безперехідного механічного контакту між несумісними гальванічними парами (наприклад, сталь та чиста мідь) без застосування проміжних латунних, нержавіючих або біметалевих шайб та затискачів, щоб запобігти стрімкому руйнуванню вузлів під дією вологи.
