Шпилька двогвинтова з torx М8 L70 - 910075, Leo Lightman

Опис та призначення

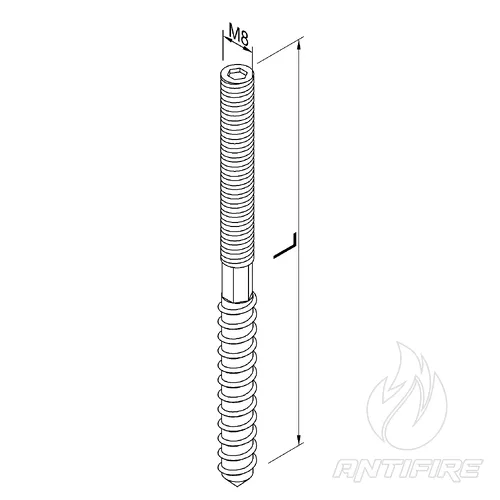

Шпилька двогвинтова М8 завдовжки 70 мм (L70) зі шліцом TORX від бренда LEO LIGHTMAN — це спеціалізований комбінований кріпильний елемент (гвинт-шуруп / сантехнічна шпилька), призначений для надійної фіксації фасадних і покрівельних тримачів провідника (дроту або смуги) системи блискавкозахисту. Модифікація L70 розроблена для компактного та жорсткого монтажу вузлів із мінімальним винесенням траси від стіни чи покрівельної основи.

Конструкція шпильки поєднує в собі шурупну різьбу для вкручування в розпірні дюбелі або дерев'яні основи, та метричну різьбу М16/М8 для нагвинчування тримачів провідника. Наявність внутрішнього або торцевого шліца TORX на метричній частині дозволяє виконувати швидке, точне та легке закручування металовиробу за допомогою шуруповерта або ключа-зірочки без ризику пошкодження різьби.

Сфера застосування та монтажні вузли

• Монтаж фасадних тримачів дроту та смуги на щільні стінові матеріали (цегла, бетон, піноблок) за допомогою розпірних дюбелів.
• Пряма механічна фіксація кронштейнів блискавкозахисту в дерев'яні елементи покрівельної системи (лати, крокви, лобові дошки).
• Влаштування компактних і стійких до вібрацій точок кріплення токоввідвідних ліній із фіксованим невеликим відступом від стіни споруди.

Головні переваги

• Професійний шліц TORX: Забезпечує ідеальну передачу крутного моменту під час закручування, унеможливлює вислизання біти та значно прискорює серійний монтаж системи на висоті.
• Висока жорсткість при компактності: Довжина 70 мм та діаметр М8 гарантують чудову стійкість до зрізаючих і вириваючих навантажень, утворюючи міцний монтажний вузол без зайвого винесення.

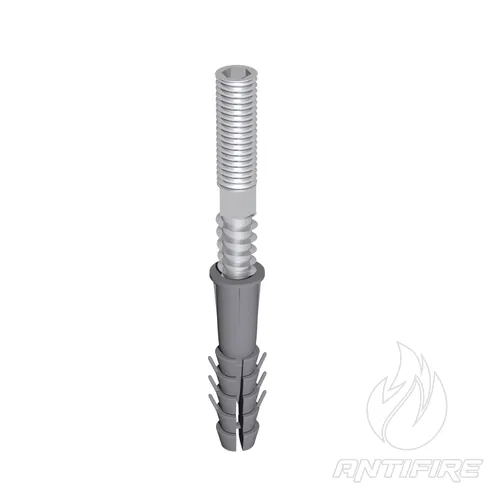

• Оптимальна сумісність: Шпилька ідеально розрахована під встановлення у розпірний дюбель розміром 12х60 мм (під свердло діаметром 12 мм), що забезпечує максимальну силу тертя та утримання в стіні.
• Промислова упаковка: Постачається пачками по 50 шт., що спрощує комплектацію та розрахунок кріплень під крок тримачів на об'єкті.

Рекомендації щодо проєктування та монтажу

Під час монтажу фасадних тримачів провідника на шпильку L70 рекомендований крок між точками кріплення вздовж траси становить 0.7–1.0 метра для дроту та 1.0–1.2 метра для сталевої смуги (згідно з технологічними картами та вимогами ДСТУ EN 62305). При встановленні кріплення у цегляну або бетонну стіну, отвір під дюбель 12х60 мм необхідно ретельно очистити від пилу та бурового шламу перед забиванням пластикової гільзи, щоб гарантувати максимальну тримальну здатність вузла.

Гальванічна безпека: Перевіряйте сумісність матеріалу шпильки (та металу тримача, що на неї нагвинчується) з матеріалом самого провідника системи блискавкозахисту. Настійно рекомендується уникати прямого безперехідного контакту між несумісними парами металів (наприклад, сталь та чиста мідь) без застосування проміжних латунних або нержавіючих шайб та затискачів, щоб запобігти утворенню руйнівного гальванічного ефекту.
