Колодязь ревізійний з кришкою - 905023, Leo Lightman

Опис та призначення

Нержавіючий підлоговий ревізійний колодязь розміром 201х201х120 мм від бренда LEO LIGHTMAN — це високонадійний захисно-інспекційний елемент преміумсегмента, призначений для облаштування підземних технологічних точок доступу до місць з'єднання заземлювачів із провідниками. Колодязь встановлюється врівень із поверхнею покриття (ґрунт, тротуарна плитка, ФЕМ, бетон, асфальт) та забезпечує швидкий і зручний доступ до контрольно-вимірювальних вузлів системи заземлення та блискавкозахисту під час проведення планових експлуатаційних оглядів і лаб-вимірювань.

Корпус і кришка виробу повністю виготовлені з високоякісної аустенітної нержавіючої сталі марки AISI 304 (Ni), що гарантує абсолютну тривалу стійкість до міжкристалітної корозії, дії підземних вод, блукаючих струмів та агресивних хімічних сполук, присутніх у ґрунті. Головною інженерною перевагою цієї моделії є підвищена герметичність: знімна кришка оснащена **спеціальним гумовим ущільнювачем**, який надійно захищає внутрішню робочу камеру від проникнення поверхневих стічних вод, бруду та пилу, запобігаючи замуленню ревізійного вузла. Конструкція відповідає суворому європейському класу навантаження L15 (Stainless Load Class), що дозволяє витримувати вертикальне механічне зусилля до 15 кН (до 1,5 тонн) і робить колодязь ідеальним рішенням для монтажу в пішохідних зонах, парках, на тротуарах та ділянках із неінтенсивним рухом легкого колісного транспорту.

Сфера застосування та інженерне призначення вузла

• Захист та забезпечення оперативного доступу до підземних контрольних з'єднань горизонтальних і вертикальних заземлювачів (круглого дроту Ø8–10 мм, канатів, а також пласкої смуги 30х4 / 40х4 мм) згідно з вимогами ДСТУ EN 62305 та ПУЕ.
• Влаштування інспекційних вікон на лініях контурів заземлення навколо житлових будинків, котеджних містечок, комерційних центрів, промислових підприємств та підстанцій.
• Розміщення ревізійних точок у місцях, де виведення контрольних затискачів на фасад будівлі є неможливим через архітектурні обмеження чи вимоги до естетики екстер'єру.

Головні інженерні та експлуатаційні переваги

• Герметичність і чистота камери: Система гумового ущільнення кришки мінімізує потрапляння дощових і талих вод всередину колодязя. Болтові або хрестоподібні затискачі заземлення залишаються чистими, що запобігає зростанню перехідного електричного опору в місцях контакту металів.
• Висока механічна міцність (Клас L15 / 1.5 т): Посилена конструкція коробки та товщина профілю нержавіючої сталі AISI 304 гарантують захист від деформацій при випадковому наїзді клінінгової техніки, газонокосарок або інтенсивному пішохідному трафіку.
• Преміальна довговічність у ґрунті (Сталь AISI 304): Легована нікель-хромова сталь забезпечує експлуатаційний ресурс виробу понад 50 років в умовах постійної сирості, дії лугів чи кислот, що містяться у підземних шарах та дорожній солі.
• Електрохімічна безпека: Нержавіюча сталь корпусу гальванічно сумісна з основними матеріалами заземлювальних провідників — алюмінієм (Al), міддю (Cu), гарячеоцинкованою (St/Zn) та нержавіючою сталлю, що виключає ризик утворення руйнівних гальванічних пар.
• Естетичний зовнішній вигляд: Квадратна геометрія кришки (201х201 мм) акуратно вписується в малюнок тротуарної плитки чи бруківки, не псуючи ландшафтний дизайн прибудинкової території.

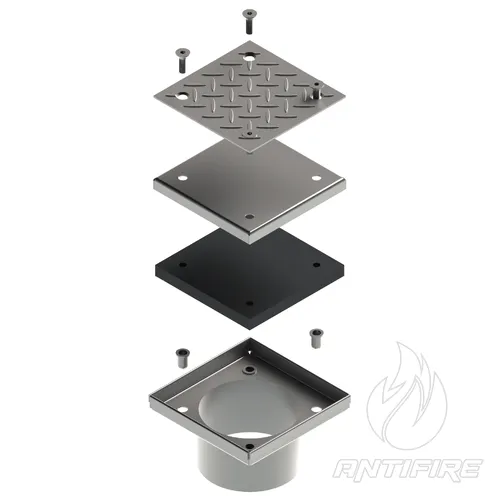

Склад комплекту постачання (Специфікація)

• Нержавіючий корпус ревізійного колодязя — 1 шт.
• Нержавіюча захисна герметична кришка — 1 шт.
• Комплектне еластичне гумове ущільнення — 1 шт.
• Набір фіксувальних нержавіючих гвинтів для капітального блокування кришки — 1 уп.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та технологія монтажу

Згідно з нормами ДСТУ EN 62305, точки з'єднання заземлювачів у землі мають бути доступними для перевірки. Використання підлогового нержавіючого колодязя артикулу 905023 є обов'язковим на об'єктах, де контур заземлення прокладається під підсадочними майданчиками, пішохідними доріжками, вимощенням або відмосткою споруди, оскільки він захищає вузол підключення та зберігає естетику дорожнього покриття.

Порядок виконання монтажних робіт на об'єкті:

1. Підготовка ревізійної ями: У місці виведення вертикального заземлювача (або перетину смуг) розробляється невеликий приямок глибиною близько 150–200 мм. На дно приямка укладається дренажна подушка з дрібного щебеню чи гравію товщиною 30–50 мм для швидкого відведення випадкового конденсату чи вологи.
2. Збирання електричного вузла: Провідники контуру заземлення (наприклад, сталева смуга та вертикальний стрижень) заводяться в зону приямка і капітально з'єднуються за допомогою хрестоподібного або чотирьохболтового затискача LEO LIGHTMAN з нормативним зусиллям затяжки.
3. Установка та вирівнювання корпусу: Корпус колодязя опускається у приямок безпосередньо над змонтованим затискачем. Висота колодязя (120 мм) регулюється за допомогою підсипання так, щоб верхня кромка нержавіючої рами розташовувалася чітко **врівень із майбутнім фінішним покриттям** (плиткою, асфальтом чи газоном) за будівельним рівнем.
4. Бетонування та благоустрій: Зовнішній простір навколо стінок нержавіючого корпусу проливається невеликою кількістю цементно-піщаного розчину або щільно послойно трамбується відсівом, після чого впритул підводиться тротуарна плитка чи бруківка.
5. Фінішна герметизація: Перевіряється правильність укладання гумового ущільнювача в пази кришки. Кришка колодязя встановлюється на місце та міцно прикручується до рами за допомогою комплектних нержавіючих гвинтів, що захищає вузол від несанкціонованого доступу та проникнення бруду.
