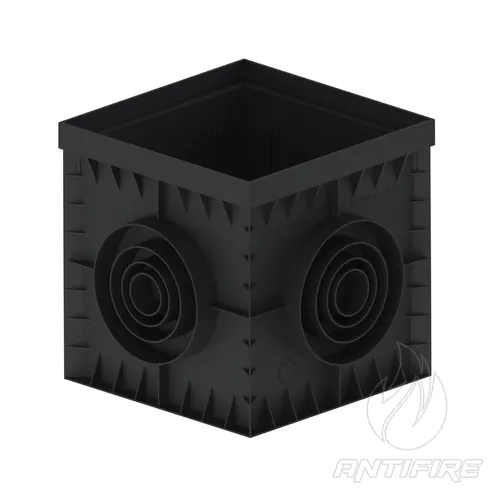

Колодязь ревізійний 200х200х165 мм - 905019, Leo Lightman

Опис та призначення

Пластиковий підлоговий ревізійний колодязь розміром 200х200х165 мм від бренда LEO LIGHTMAN — це спеціалізований захисно-інспекційний елемент, призначений для облаштування підземних технологічних точок доступу до місць з'єднання заземлювачів із провідниками. Колодязь встановлюється врівень із поверхнею покриття (ґрунт, тротуарна плитка, ФЕМ-бруківка, асфальт, газон) та забезпечує швидкий і зручний доступ до контрольно-вимірювальних вузлів системи заземлення та блискавкозахисту під час проведення планових експлуатаційних оглядів, ревізій та інспекційних замірів.

Корпус і кришка виробу повністю виготовлені з високоміцного, УФ-стабілізованого та термостійкого технічного пластику (Pl) підвищеної щільності. Матеріал є повністю інертним: він не схильний до гниття, корозії та хімічної руйнації під дією агресивних сполук ґрунту, блукаючих струмів або сольових сумішей для танення криги. Конструкція ревізійного люка посилена внутрішніми ребрами жорсткості, що дозволяє виробу відповідати суворому європейському класу вертикального навантаження А15 (максимальна вантажопідйомність до 1,5 тонн / 15 кН). Це робить його оптимальним, легким та економічно вигідним рішенням для монтажу на пішохідних зонах, велосипедних доріжках, тротуарах, відмостках будівель та ділянках благоустрою з неінтенсивним рухом легкого колісного транспорту.

Сфера застосування та інженерне призначення вузла

• Захист та забезпечення оперативного доступу до підземних болтових, хрестоподібних або зварних з'єднань вертикальних заземлювачів із горизонтальним провідником (круглим дротом Ø8–10 мм та пласкою смугою 30х4 / 40х4 мм).
• Влаштування інспекційних ревізійних вікон на лініях контурів заземлення навколо приватних будинків, котеджних містечок, житлових комплексів, офісних центрів та промислових споруд згідно з ДСТУ EN 62305.
• Розміщення технологічних точок обслуговування в місцях, де виведення контрольних затискачів на фасад будівлі є неможливим або небажаним з естетичних чи архітектурних міркувань.

Головні інженерні та експлуатаційні переваги

• Висока механічна стійкість (Клас А15 / 1.5 т): Посилений профіль корпусу та кришки надійно витримує вагу пішоходів, велосипедистів, а також коліс легких газонокосарок та прибиральної техніки, запобігаючи деформації внутрішньої камери.
• Повна стійкість до корозії та хімікатів: На відміну від металевих аналогів, пластиковий колодязь (Pl) не іржавіє в умовах постійної підземної сирості чи калюж, не потребує фарбування і зберігає свої несівні та захисні властивості протягом десятків років (термін служби понад 30 років).
• Ергономічні габарити та легка вага: При вазі всього 1,35 кг колодязь створює простору внутрішню камеру 200х200 мм, що дозволяє монтажнику вільно працювати гайковими ключами під час планової розстиковки контрольного затискача для вимірювання опору розтікання струму.
• Діелектричні властивості матеріалу: Пластиковий корпус забезпечує додаткову електричну ізоляцію захисного вузла від оточуючих шарів дорожнього покриття, що підвищує загальну безпеку об'єкта.
• Акуратна ландшафтна інтеграція: Квадратна форма верхньої рамки ідеально стикується з малюнком тротуарної плитки чи бруківки, не порушуючи візуальний благоустрій прибудинкової території.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та технологія монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту та контурів заземлення згідно з ДСТУ EN 62305, використання підлогового пластикового колодязя артикулу 905019 є стандартним та найбільш раціональним інженерним рішенням для відмосток та пішохідних зон будівель. Він надійно захищає з'єднувальний вузол від замулювання та прямого контакту з агресивним масивом дорожнього пирога.

Порядок виконання монтажних робіт на об'єкті:

1. Підготовка приямка: У місці занурення вертикального стрижня або перетину горизонтальних смуг заземлення викопується невеликий шурф глибиною близько 200–250 мм. На дно шурфу укладається дренажний шар із дрібного щебеню чи гравію товщиною 40–50 мм для швидкого відведення випадкової талої або дощової вологи.
2. Збирання електричного вузла: Провідники контуру заземлення заводяться в зону приямка і капітально з'єднуються за допомогою оригінального хрестоподібного або чотирьохболтового затискача LEO LIGHTMAN з нормативним зусиллям затяжки.
3. Установка корпусу: Пластиковий корпус колодязя опускається у приямок безпосередньо над змонтованим затискачем. Висота колодязя регулюється за допомогою підсипання так, щоб верхня кромка рами та кришка розташовувалися чітко **врівень із майбутнім фінішним покриттям** (плиткою, асфальтом чи газоном) за будівельним рівнем.
4. Благоустрій та фіксація стінок: Зовнішній простір навколо пластикових стінок корпусу проливається невеликою кількістю цементно-піщаного розчину або щільно послойно трамбується відсівом, після чого впритул підводиться тротуарна плитка чи ФЕМ-бруківка.

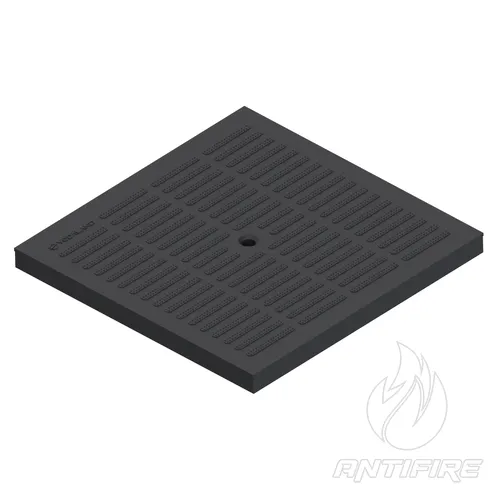

5. Фінішна збірка: Захисна кришка колодязя встановлюється в пази рами і фіксується (якщо передбачено модифікацією), захищаючи вузол від несанкціонованого доступу та проникнення сміття.
