Опис та призначення
Надважка інженерна фундаментна анкерна закладна серії (St) під шпильку М20 від бренда LEO LIGHTMAN — це надпотужний несівний металевий елемент (анкерний кошик високої жорсткості), призначений для заливання в масивний монолітний залізобетонний фундамент та створення капітальної підземної опорної бази для встановлення промислових надвисоких окремостоячих блискавкоприймачів (ОБП) та щогл заввишки від 27 до 32 метрів (27–32 м).

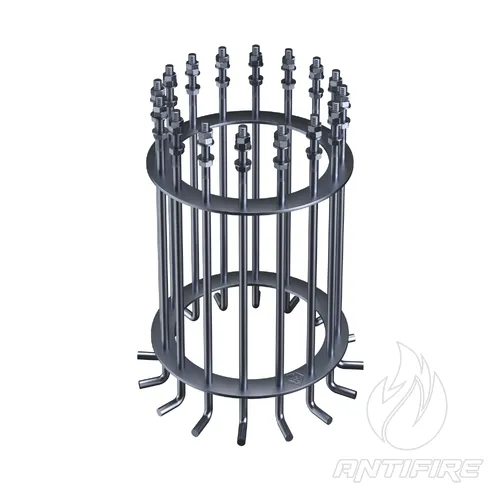

Конструктивне ядро закладної деталі складається з **16 масивних сталевих стрижнів (анкерних шпильок) із метричною різьбою М20**, які жорстко зафіксовані в багатоярусному просторовому кондукторі-шаблоні. Така архітектура забезпечує прецизійну точність міжосьових відстаней при заливанні бетоном та гарантує монолітну інтеграцію анкерного виробу в арматурний каркас глибокого закладення. Виріб виготовлений із високоякісної конструкційної сталі (St), розрахованої на утримання колосальних перекидальних моментів, динамічних вібрацій та екстремальних вітрових зусиль, що діють на 32-метрові інженерні споруди у І–ІV вітрових районах України. Інженерна система передбачає двоконтурне регулювання фланця щогли: на кожну з 16 шпильок накручується нижня опорна пара гайок із шайбою М20 для надточного юстування ОБП по вертикалі, що дублюється верхнім комплектом гайок для капітального контргаєння (метизи фіксації щогли входять до базового комплекту ОБП).
Сфера застосування та інженерне призначення комплексу

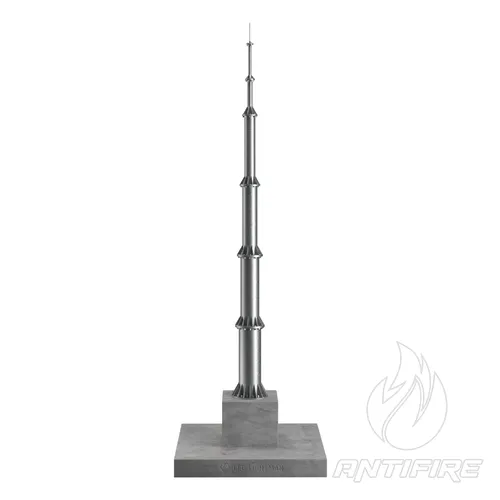

- Облаштування надпотужних несівних залізобетонних фундаментів для капітального монтажу окремостоячих щогл блискавкозахисту висотою 27 м, 28 м, 30 м та 32 м.
- Влаштування первинних зон захисту великого радіуса (за методом захисного кута або котильної сфери) для стратегічних відкритих технологічних та небезпечних промислових об'єктів: великих нафтобаз, терміналів зрідженого газу, нафтопереробних заводів, хімічних складів, військових арсеналів, масштабних логістичних хабів та вузлових підстанцій високої напруги.
- Створення стабільних опорних баз пасивного зовнішнього блискавкозахисту об'єктів критичної інфраструктури (класи наслідків СС2 та СС3) згідно з ДСТУ EN 62305 та ДБН В.1.2-2:2006.
Головні інженерні та експлуатаційні переваги
- Екстремальна 16-шпилькова фіксація (М20): Рівномірне просторове рознесення 16 анкерних точок калібру 20 мм утворює потужне опорне кільце, здатне витримувати та гасити колосальні знакозмінні вітродинамічні навантаження, що виникають на вершині 32-метрової конструкції під час ураганів.
- Надточне вертикальне юстування: Двоповерхова система гайкового кріплення (опорна пара + контргайка на кожній шпильці) дозволяє інженерам і монтажникам ідеально вирівняти вертикальну вісь надвисокої щогли, компенсуючи мікронелінійності чи усадку залитого залізобетонного масиву.
- Монолітна інтеграція в залізобетон: Геометрія анкерного кошика оптимізована для зв'язування з важким арматурним каркасом фундаменту, утворюючи нерозривне з'єднання «метал-бетон» після затвердіння розчину.
- Повний інженерний супровід: При купівлі окремостоячого блискавкоприймача LEO LIGHTMAN клієнт безкоштовно отримує повний комплект детальних робочих креслень металоконструкцій, точні специфікації матеріалів (марка бетону, клас арматури) для фундаменту та покрокову технологічну інструкцію з виконання земляних і залізобетонних робіт.
Відповідність національним нормам та стандартам
| Стандарт / Норматив | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність жорстким державним стандартам України до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до опор, кріплень та анкерних затискачів щодо екстремальної механічної міцності, стійкості до зсуву, зрізу та тривалого перебування в агресивному лужному середовищі бетону. |
| ДБН В.1.2-2:2006 (Навантаження і впливи) | Розрахунковий 16-болтовий контур М20 закладної деталі повністю задовольняє інженерним вимогам міцності при впливі критичного нормативного вітрового тиску, що діє на конструкції висотою до 32 метрів у будь-якій кліматичній зоні України. |
| ISO 9001:2015 | Виріб виготовляється на спеціалізованих лініях важкого машинобудування з обов'язковим інспектуванням зварних швів, кроку різьби та геометрії кондукторів. |
Інженерні рекомендації щодо проектування та технологія монтажу
При проектуванні інженерних систем блискавкозахисту на базі надвисоких щогл (27–32 м) відповідно до ДСТУ EN 62305, фундаментний вузол є найвідповідальнішим елементом механічної безпеки. Анкерна закладна артикулу 420271 повинна замонолічуватися в залізобетонний масив, геометричні розміри, глибина закладення (нижче точки промерзання ґрунту) та схема армування якого розраховуються інженером-конструктором індивідуально, спираючись на точні дані геологічних розкопок та вітрового району розташування об'єкта.
Порядок виконання будівельно-монтажних робіт:
- Земляні роботи: Розробляється котлован проектної глибини та ширини. На дні формується та пошарово трамбується піщано-гравійна або бетонна підготовка (підбетонка).
- В'язання та армування: Збирається просторова опалубка та монтується важкий багаторівневий арматурний каркас із використанням рифленої арматури класу А400/А500 згідно з КМД-кресленнями LEO LIGHTMAN.

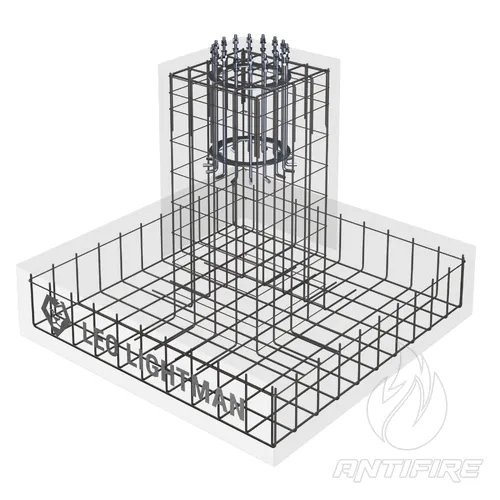

- Установка та юстування закладної: Анкерний кошик 420271 опускається всередину арматурного каркаса. За допомогою точних геодезичних приладів (оптичних нівелірів або тахеометрів) верхній майданчик закладної виставляється в строго горизонтальній площині за осями, а шпильки — чітко по вертикалі. Закладна надійно приварюється до несівного арматурного каркаса, щоб повністю виключити її зміщення або спливання під час подачі важкого бетону. Важливо: відкриту різьбу всіх 16 шпильок перед заливкою змащують захисним складом (нігрол/солідол) та щільно обмотують полімерною стрічкою для захисту від цементного молока.

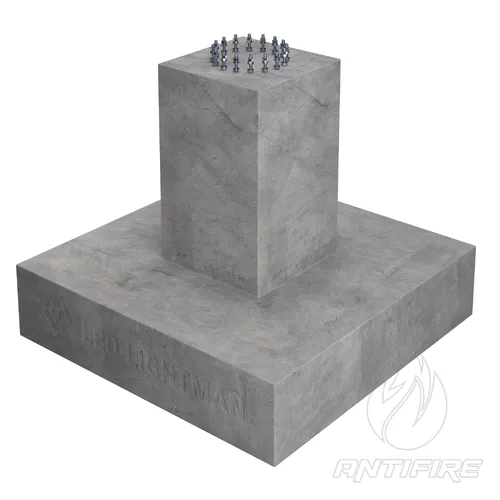

- Бетонування вузла: Проводиться безперервне заливання конструкції гідротехнічним високомарковим бетоном (не нижче В25-В30) із ретельним глибинним вібруванням. Фундамент витримується до набору 100% проектної міцності (мінімум 28 діб) з дотриманням правил догляду за бетоном.

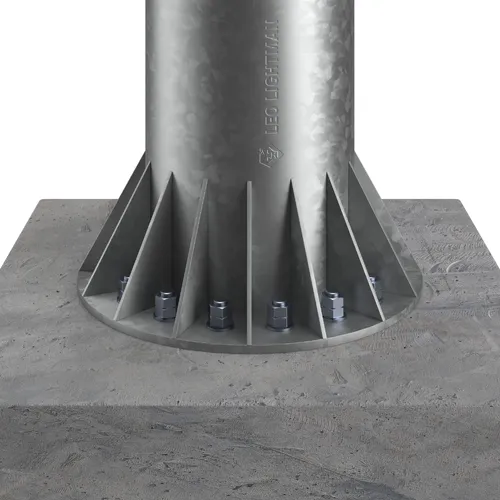

- Встановлення та вирівнювання щогли ОБП: Після зняття захисної стрічки з різьби, на кожну з 16 шпильок накручується нижня пара регулювальних гайок М20 та вкладаються пласкі шайби підвищеної міцності. За допомогою важкого автокрана багатосекційна щогла піднімається у вертикальне положення, і її нижній опорний фланець садиться на шпильки. Шляхом покрокового обертання нижніх гайок щогла ідеально вирівнюється за вертикальним схилом. Після юстування на шпильки надіваються верхні шайби та капітально затягуються дві контргайки М20 на кожному стрижні за допомогою мультиплікатора або динамометричного ключа з проектним моментом сили.
- Інтеграція в контур заземлення: Заземлення щогли та закладної виконується шляхом приєднання до підземного контуру (сталевої гарячеоцинкованої або нержавіючої смуги 40х4 мм) мінімум у двох протилежних точках за допомогою посилених болтових або зварних з'єднань, що гарантує миттєве розтікання імпульсу блискавки в товщі землі.
| Артикул | 420271 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Анкерна закладна фундаментна надважка (анкерний кошик під ОБП 27-32 м) |
| Сумісна висота блискавкоприймачів | Окремостоячі щогли довжиною 27 м, 28 м, 30 м та 32 м |
| Параметри анкерних шпильок | 16 робочих сталевих стрижнів із метричною різьбою М20 |
| Матеріал виконання | Високоміцна конструкційна вуглецева сталь (St / Carbon Steel) |
| Спосіб монтажу в систему | Інтеграція в арматурний каркас та повне заливання бетоном (замонолічування) |
| Орієнтовний термін виробництва | До 15 робочих днів (продукт виготовляється індивідуально під проект) |
| Категорія сайту | Комплектуючі для блискавкозахисту / Щогли та анкерні закладні / Надважкі ОБП |
