Анкерна закладна для бетонної основи 21-26 м - 420211, Leo Lightman
Опис та призначення

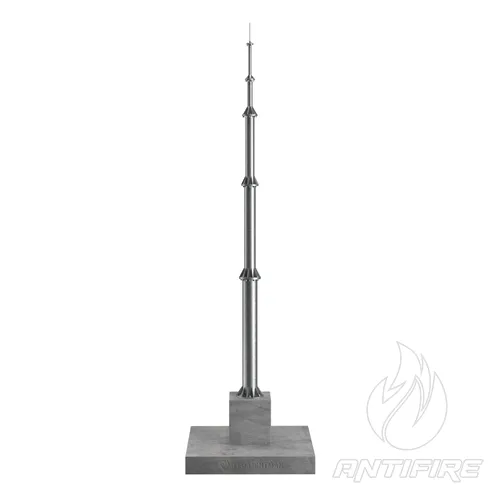

Важка інженерна фундаментна анкерна закладна серії (St) під шпильку М20 від бренда LEO LIGHTMAN — це високоміцний несівний металевий елемент (просторовий анкерний кошик), призначений для заливання в монолітний залізобетонний фундамент та створення капітальної підземної опорної бази для встановлення промислових висотних окремостоячих блискавкоприймачів (ОБП) та щогл заввишки від 21 до 26 метрів (21–26 м).

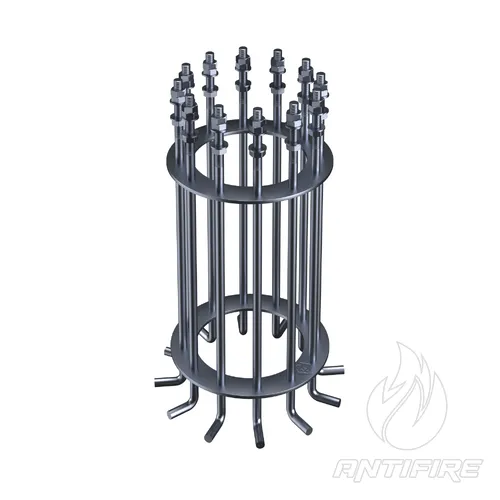

Конструктивне ядро закладної деталі складається з **12 масивних сталевих стрижнів (анкерних шпильок) із метричною різьбою М20**, які жорстко зафіксовані у просторовому шаблоні-кондукторі. Така архітектура забезпечує прецизійну точність міжосьових відстаней при заливанні бетоном та гарантує монолітну інтеграцію анкерного виробу в арматурний каркас фундаменту. Виріб виготовлений із високоякісної конструкційної сталі (St), розрахованої на утримання колосальних перекидальних моментів, динамічних вібрацій та екстремальних вітрових зусиль, що діють на 26-метрові інженерні споруди у І–ІV вітрових районах України. Інженерна система передбачає двоконтурне регулювання фланця щогли: на кожну з 12 шпильок накручується нижня опорна пара гайок із шайбою М20 для точного юстування щогли по вертикалі, що дублюється верхнім комплектом гайок для капітального контргаєння (метизи фіксації щогли входять до базового комплекту ОБП).
Сфера застосування та інженерне призначення комплексу
- Облаштування надійних несівних залізобетонних фундаментів для капітального монтажу окремостоячих щогл блискавкозахисту висотою 21 м, 22 м, 24 м та 26 м.
- Влаштування первинних зон захисту великого радіуса (за методом захисного кута або котильної сфери) для відкритих технологічних та небезпечних промислових об'єктів: нафтобаз, АЗС, газорозподільних станцій, великих складських та логістичних комплексів, а також сонячних електростанцій (СЕС).
- Створення стабільних опорних баз пасивного зовнішнього блискавкозахисту об'єктів із підвищеними вимогами до надійності будівельних конструкцій (класи наслідків СС2 та СС3) згідно з ДСТУ EN 62305 та ДБН В.1.2-2:2006.
Головні інженерні та експлуатаційні переваги
- Високонадійна 12-шпилькова фіксація (М20): Рівномірне просторове рознесення 12 анкерних точок калібру 20 мм дозволяє ефективно розподілити та компенсувати значні динамічні зусилля на згин та зріз, що виникають на вершині 26-метрової щогли під час сильного штормового вітру.
- Можливість прецизійного юстування щогли: Двоповерхова система гайкового кріплення (опорна пара + контргайка на кожній шпильці) дозволяє інженерам і монтажникам ідеально вирівняти вертикальну вісь важкого блискавкоприймача, компенсуючи навіть мінімальні похибки або перекоси дзеркала залитого бетонного фундаменту.
- Монолітна інтеграція в залізобетон: Просторова геометрія закладної деталі суттєво спрощує її зв'язування з арматурним каркасом майбутнього бетонного блоку, утворюючи нерозривне монолітне з'єднання після повного затвердіння розчину.
- Повний інженерний супровід: При купівлі окремостоячого блискавкоприймача LEO LIGHTMAN клієнт безкоштовно отримує повний комплект детальних робочих креслень металоконструкцій, точні специфікації матеріалів для бетонного фундаменту та покрокову технологічну інструкцію з виконання земляних і залізобетонних робіт.
Відповідність національним нормам та стандартам
| Стандарт / Норматив | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність жорстким державним стандартам України до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до опор, кріплень та анкерних затискачів щодо екстремальної механічної міцності, стійкості до зсуву, зрізу та тривалого перебування в агресивному лужному середовищі бетону. |
| ДБН В.1.2-2:2006 (Навантаження і впливи) | Розрахунковий 12-болтовий контур М20 закладної деталі повністю задовольняє інженерним вимогам міцності при впливі критичного нормативного вітрового тиску, що діє на конструкції висотою до 26 метрів у будь-якій кліматичній зоні України. |
| ISO 9001:2015 | Виріб виготовляється на автоматизованих лініях зварювального та токарного виробництва з жорстким контролем якості зварних швів, кроку різьби та геометрії кондукторів. |
Інженерні рекомендації щодо проектування та технологія монтажу

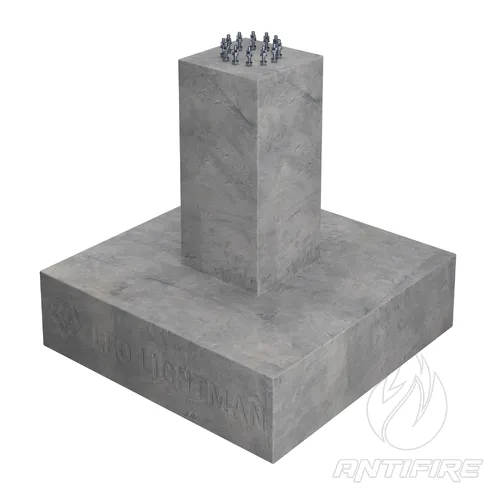

При проектуванні інженерних систем блискавкозахисту на базі висотних щогл (21–26 м) відповідно до ДСТУ EN 62305, фундаментний вузол є критичним елементом механічної безпеки всього об'єкта. Анкерна закладна артикулу 420211 повинна замонолічуватися в залізобетонний масив, геометричні розміри, глибина закладення та схема армування якого розраховуються інженером-конструктором індивідуально, спираючись на дані геологічних вишукувань ґрунту та вітрового району розташування об'єкта.
Порядок виконання будівельно-монтажних робіт:
- Земляні роботи та підготовка шурфу: Згідно з отриманими робочими кресленнями розробляється шурф (котлован) під фундамент. На дні влаштовується ущільнена піщано-гравійна подушка або виконується бетонна підготовка.
- В'язання арматурного каркаса: Збирається та зварюється просторова арматурна сітка згідно з проектною документацією ОБП LEO LIGHTMAN.

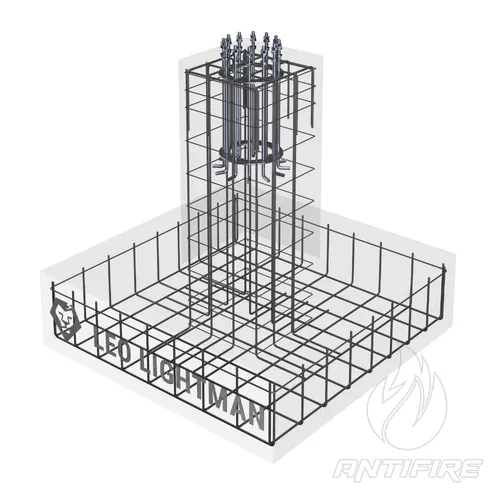

- Інтеграція та вирівнювання закладної: Анкерний кошик 420211 опускається в арматурний каркас. За допомогою кондуктора та геодезичного інструменту (нівеліра/теодоліта) верхні різьбові частини шпильок М20 виставляються в строго горизонтальній плошадці за осями. Закладна приварюється або жорстко прив'язується дротом до несівної арматури, щоб виключити будь-яке зміщення при заливанні розчину. Важливо: на відкриту різьбу шпильок перед бетонуванням наноситься захисна змазка, а самі стрижні обмотуються будівельним скотчем для запобігання налипанню цементу.
- Бетонування: Проводять заливання монолітного бетону з обов'язковим пошаровим глибинним вібруванням для ліквідації повітряних пустот довкола анкерів. Фундамент витримується до набору 100% проектної міцності (зазвичай 28 діб).
- Встановлення щогли: З різьби знімається захисний скотч. На кожну з 12 шпильок накру
| Артикул | 420211 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Анкерна закладна фундаментна важка (анкерний кошик під ОБП 21-26 м) |
| Сумісна висота блискавкоприймачів | Окремостоячі щогли довжиною 21 м, 22 м, 24 м та 26 м |
| Параметри анкерних шпильок | 12 робочих сталевих стрижнів із метричною різьбою М20 |
| Матеріал виконання | Високоміцна конструкційна вуглецева сталь (St / Carbon Steel) |
| Спосіб монтажу в систему | Інтеграція в арматурний каркас та повне заливання бетоном (замонолічування) |
| Орієнтовний термін виробництва | До 15 робочих днів (продукт виготовляється на замовлення під конкретний проект) |
| Категорія сайту | Комплектуючі для блискавкозахисту / Щогли та анкерні закладні / Важкі ОБП |
