Анкерна закладна для бетонної основи 15-20 м - 420151, Leo Lightman

Опис та призначення

Важка інженерна фундаментна анкерна закладна серії (St) під шпильку М20 від бренда LEO LIGHTMAN — це високоміцний несівний металевий елемент (просторовий анкерний кошик посиленої серії), призначений для заливання в монолітний залізобетонний фундамент та створення капітальної підземної опорної бази для встановлення промислових висотних окремостоячих блискавкоприймачів (ОБП) та щогл заввишки від 15 до 20 метрів (15–20 м).

Конструктивне ядро закладної деталі складається з **18 масивних сталевих стрижнів (анкерних шпильок) із метричною різьбою М20**, які жорстко зафіксовані у просторовому контурному кондукторі-шаблоні. Така архітектура забезпечує прецизійну точність міжосьових відстаней при заливанні бетоном та гарантує монолітну інтеграцію анкерного виробу в арматурний каркас фундаменту. Виріб виготовлений із високоякісної конструкційної сталі (St), розрахованої на утримання великих перекидальних моментів, динамічних вібрацій та екстремальних вітрових зусиль, що діють на 20-метрові інженерні споруди у І–ІV вітрових районах України. Інженерна система передбачає двоконтурне регулювання фланця щогли: на кожну з 18 шпильок накручується нижня опорна пара гайок із шайбою М20 для точного юстування щогли по вертикалі, що дублюється верхнім комплектом гайок для капітального контргаєння (метизи фіксації щогли входять до базового комплекту ОБП).

Сфера застосування та інженерне призначення комплексу

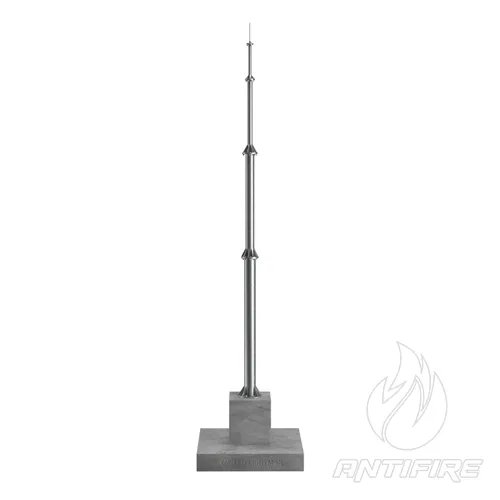

• Облаштування надійних несівних залізобетонних фундаментов для капітального монтажу окремостоячих щогл блискавкозахисту висотою 15 м, 16 м, 18 м та 20 м.
• Влаштування первинних зон захисту великого радіуса (за методом захисного кута або котильної сфери) для відкритих технологічних та небезпечних промислових об'єктів: нафтобаз, АЗС, газорозподільних станцій, великих складських та логістичних комплексів, а також сонячних електростанцій (СЕС).
• Створення стабільних опорних баз пасивного зовнішнього блискавкозахисту об'єктів із підвищеними вимогами до надійності будівельних конструкцій (класи наслідків СС2 та СС3) згідно з ДСТУ EN 62305 та ДБН В.1.2-2:2006.

Головні інженерні та експлуатаційні переваги

• Потужна 18-шпилькова фіксація (М20): Рівномірне просторове рознесення 18 анкерних точок калібру 20 мм дозволяє ефективно розподілити та компенсувати колосальні динамічні зусилля на згин та зріз, що виникають на вершині 20-метрової щогли під час сильного штормового вітру.
• Можливість прецизійного юстування щогли: Двоповерхова система гайкового кріплення (опорна пара + контргайка на кожній шпильці) дозволяє інженерам і монтажникам ідеально вирівняти вертикальну вісь важкого блискавкоприймача, компенсуючи навіть мінімальні похибки або перекоси дзеркала залитого бетонного фундаменту.
• Монолітна інтеграція в залізобетон: Просторова геометрія закладної деталі суттєво спрощує її зв'язування з арматурний каркасом майбутнього бетонного блоку, утворюючи нерозривне монолітне з'єднання після повного затвердіння розчину.
• Повний інженерний супровід: При купівлі окремостоячого блискавкоприймача LEO LIGHTMAN клієнт безкоштовно отримує повний комплект детальны робочих креслень металоконструкцій, точні специфікації матеріалів для бетонного фундаменту та покрокову технологічну інструкцію з виконання земляних і залізобетонних робіт.

Відповідність національним нормам та стандартам

Інженерні рекомендації щодо проектування та технологія монтажу

При проектуванні інженерних систем блискавкозахисту на базі висотних щогл (15–20 м) відповідно до ДСТУ EN 62305, фундаментний вузол є критичним елементом механічної безпеки всього об'єкта. Анкерна закладна артикулу 420151 повинна замонолічуватися в залізобетонний масив, геометричні розміри, глибина закладення та схема армування якого розраховуються інженером-конструктором індивідуально, спираючись на дані геологічних вишукувань ґрунту та вітрового району розташування об'єкта.

Порядок виконання будівельно-монтажних робіт:

1. Земляні роботи та підготовка шурфу: Згідно з отриманими робочими кресленнями розробляється шурф (котлован) під фундамент. На дні влаштовується ущільнена піщано-гравійна подушка або виконується бетонна підготовка (підбетонка).

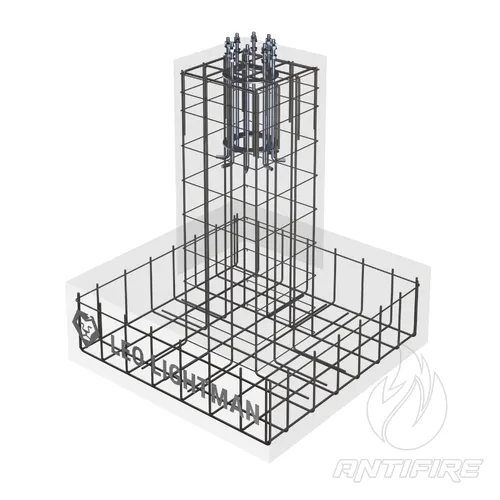

2. В'язання арматурного каркаса: Збирається та зварюється просторова арматурна сітка згідно з проектною документацією ОБП LEO LIGHTMAN.
3. Інтеграція та вирівнювання закладної: Анкерний кошик 420151 опускається в арматурний каркас. За допомогою кондуктора та геодезичного інструменту (нівеліра/теодоліта) верхні різьбові частини шпильок М20 виставляються в строго горизонтальній площині за осями. Закладна приварюється або жорстко прив'язується дротом до несівної арматури, щоб виключити будь-яке зміщення при заливанні розчину. Важливо: на відкриту різьбу шпильок перед бетонуванням наноситься захисна змазка, а самі стрижні обмотуються будівельним скотчем для запобігання налипанню цементу.

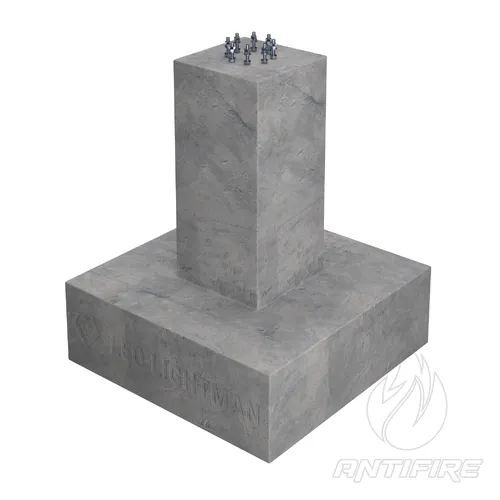

4. Бетонування: Проводиться заливання монолітного бетону з обов'язковим пошаровим глибинним вібруванням для ліквідації повітряних пустот довкола анкерів. Фундамент витримується до набору 100% проектної міцності (зазвичай 28 діб).

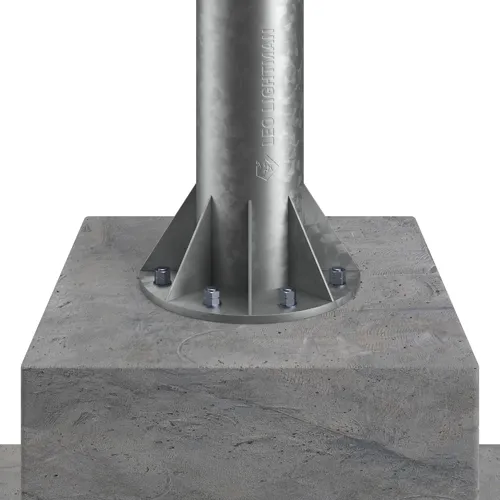

5. Встановлення щогли: З різьби знімається захисний скотч. На кожну з 18 шпильок накручується пара нижніх регулювальних гайок і вкладається пласка шайба М20 (входять до комплекту щогли). На отримане опорне дзеркало за допомогою автокрана опускається фланець окремостоячого блискавкоприймача. Шляхом обертання нижніх гайок щогла ідеально вирівнюється по вертикалі. Після юстування на шпильки надіваються верхні шайби та капітально затягуються дві контргайки М20 на кожній шпильці.
6. Підключення до заземлення: За допомогою спеціального затискача закладна конструкція та щогла надійно з'єднуються з підземним контуром заземлення (оцинкованою або нержавіючою смугою 40х4 мм) мінімум у двох точках для забезпечення безперешкодного відведення струму блискавки в землю.
