Анкерна закладна для бетонної основи 9-14 м - 420091, Leo Lightman

Опис та призначення

Анкерна закладна LEO LIGHTMAN фундаментна М20 на 8 шпильок для окремостоячих блискавкоприймачів 9-14 м, артикул 420091

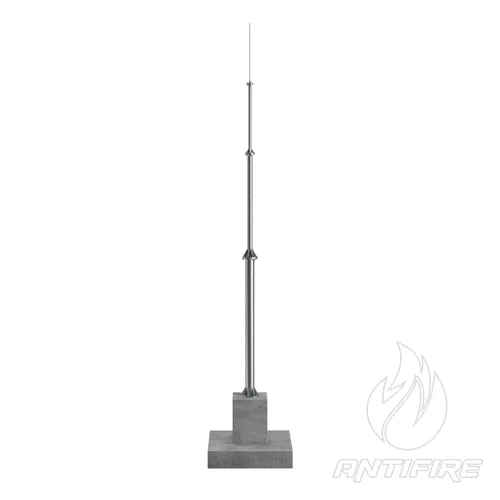

Важка інженерна фундаментна анкерна закладна серії (St) під шпильку М20 від бренда LEO LIGHTMAN — це надміцний несівний металевий елемент (анкерний кошик), призначений для заливання в монолітний залізобетонний фундамент та створення капітальної підземної опорної бази для встановлення промислових окремостоячих блискавкоприймачів (ОБП) та щогл великої висоти — від 9 до 14 метрів (9–14 м).

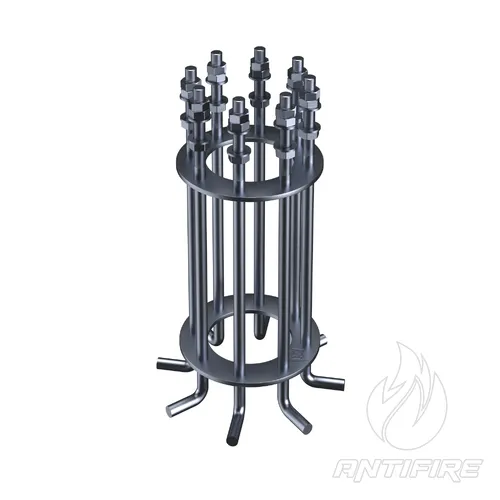

Конструктивне ядро закладної деталі складається з **8 масивних сталевих стрижнів (анкерних шпильок) із метричною різьбою М20**, жорстко зафіксованих у просторовому шаблоні-кондукторі. Така архітектура забезпечує ідеальну точність міжосьових відстаней при заливанні бетоном та гарантує монолітну інтеграцію анкерного блока в арматурний каркас фундаменту. Виріб виготовлений із високоякісної конструкційної сталі (St), розрахованої на утримання критичних перекидальних моментів, статичної ваги багатосекційної щогли та екстремальних вітродинамічних, вібраційних та ожеледних навантажень, що діють на великі шпилі у І–ІV вітрових районах України. Інженерна система передбачає двоконтурне регулювання: на кожну шпильку накручується нижня опорна пара гайок із шайбою М20 для точного юстування щогли по вертикалі, що дублюється верхнім комплектом гайок для капітального контргаєння фланця щогли.

Сфера застосування та інженерне призначення комплексу

• Облаштування надійних несівних залізобетонних фундаментів для капітального монтажу промислових окремостоячих блискавкоприймачів висотою 9 м, 10 м, 11 м, 12 м, 13 м та 14 м.
• Влаштування первинних зон захисту (за методом захисного кута або котильної сфери) для великих відкритих технологічних та небезпечних об'єктів: нафтобаз, АЗС, газорозподільних станцій, складів вибухонебезпечних матеріалів, військових та логістичних комплексів, а також сонячних електростанцій (СЕС).
• Створення стабільних опорних вузлів зовнішнього блискавкозахисту об'єктів із підвищеними вимогами до надійності та безпеки (класи наслідків СС2 та СС3) згідно з ДСТУ EN 62305 та ДБН В.1.2-2:2006.

Головні інженерні та експлуатаційні переваги

• Надпотужна 8-шпилькова фіксація (М20): Рівномірне просторове рознесення 8 точок кріплення калібру 20 мм дозволяє ефективно розподілити колосальні динамічні зусилля на згин та зріз, що виникають на вершині 14-метрової щогли під час ураганного вітру.
• Можливість прецизійного юстування щогли: Двоповерхова система гайкового кріплення (опорна пара + контргайка на кожній шпильці) дозволяє інженерам і монтажникам ідеально вирівняти вертикальну вісь важкого блискавкоприймача, компенсуючи навіть мінімальні похибки або перекоси дзеркала залитого бетонного фундаменту.
• Монолітна інтеграція в залізобетон: Просторова геометрія закладної деталі спрощує її зв'язування з арматурним каркасом майбутнього бетонного блоку, утворюючи нерозривне монолітне з'єднання після повного затвердіння розчину.
• Повний інженерний супровід: При купівлі окремостоячого блискавкоприймача LEO LIGHTMAN клієнт безкоштовно отримує повний комплект детальних робочих креслень металоконструкцій, точні специфікації матеріалів для бетонного фундаменту та покрокову технологічну інструкцію з виконання земляних і залізобетонних робіт.

Відповідність національним нормам та стандартам

Інженерні рекомендації щодо проектування та технологія монтажу

При проектуванні важких систем блискавкозахисту на базі окремостоячих щогл (9–14 м) відповідно до ДСТУ EN 62305, фундаментний вузол є критичним елементом безпеки всього об'єкта. Анкерна закладна артикулу 420091 повинна замонолічуватися в залізобетонний блок, габарити, глибина закладення та армування якого розраховуються інженером-конструктором індивідуально на основі аналізу геологічних вишукувань ґрунту та вітрового району.

Порядок виконання будівельно-монтажних робіт:

1. Земляні роботи та підготовка шурфу: Згідно з отриманими кресленнями розробляється шурф (котлован) під фундамент. На дні влаштовується ущільнена піщано-гравійна подушка.
2. В'язання арматурного каркаса: Збирається та зварюється просторова арматурна сітка згідно з проектною документацією ОБП LEO LIGHTMAN.

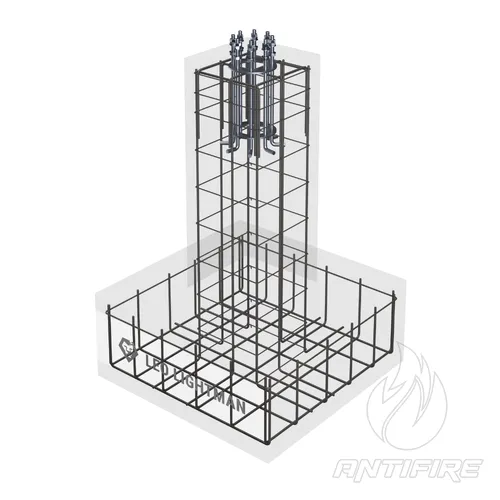

3. Інтеграція та вирівнювання закладної: Анкерний кошик 420091 опускається в арматурний каркас. За допомогою кондуктора та геодезичного інструменту (нівеліра/теодоліта) верхні різьбові частини шпильок М20 виставляються в строго горизонтальній площині на проектній висотній позначці. Закладна приварюється або жорстко прив'язується дротом до несівної арматури, щоб виключити будь-яке зміщення при заливанні розчину. Важливо: на відкриту різьбу шпильок перед бетонуванням наноситься захисна змазка, а самі стрижні обмотуються будівельним скотчем або закриваються ковпачками для запобігання налипанню цементу.

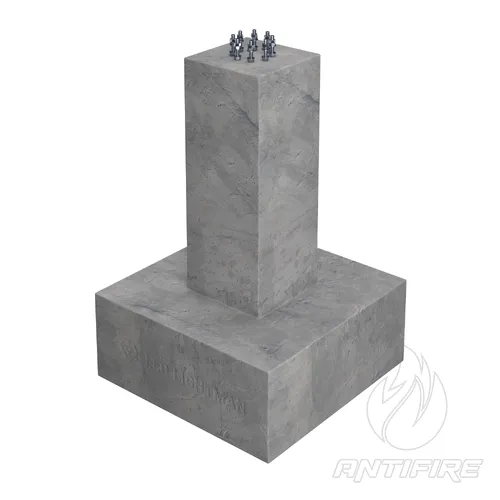

4. Бетонування: Проводиться заливання монолітного бетону з обов'язковим пошаровим глибинним вібруванням для ліквідації повітряних пустот довкола анкерів. Фундамент витримується до набору 100% проектної міцності (зазвичай 28 діб).

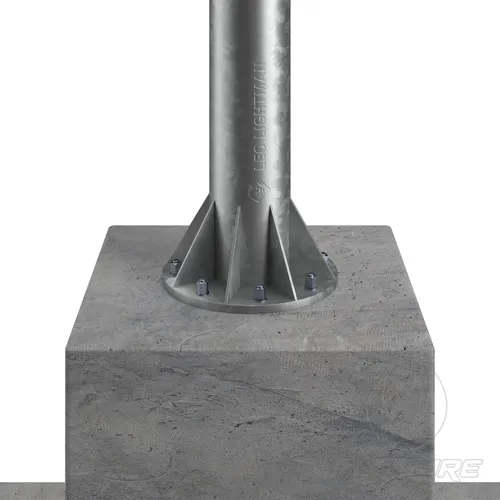

5. Встановлення щогли: З різьби знімається захисний скотч. На кожну з 8 шпильок накручується пара нижніх регулювальних гайок і вкладається пласка шайба М20 (входять до комплекту щогли). На отримане опорне дзеркало за допомогою автокрана опускається фланець окремостоячого блискавкоприймача. Шляхом обертання нижніх гайок щогла ідеально вирівнюється по вертикалі. Після юстування на шпильки надіваються верхні шайби та капітально затягуються дві контргайки М20 з нормативним інженерним зусиллям.
6. Підключення до заземлення: За допомогою спеціального затискача закладна конструкція та щогла надійно з'єднуються з підземним контуром заземлення (оцинкованою або нержавіючою смугою 40х4 мм) у двох протилежних точках для забезпечення безперешкодного відведення струму блискавки.
