Анкерна закладна для бетонної основи 6-8 м - 420061, Leo Lightman

Опис та призначення

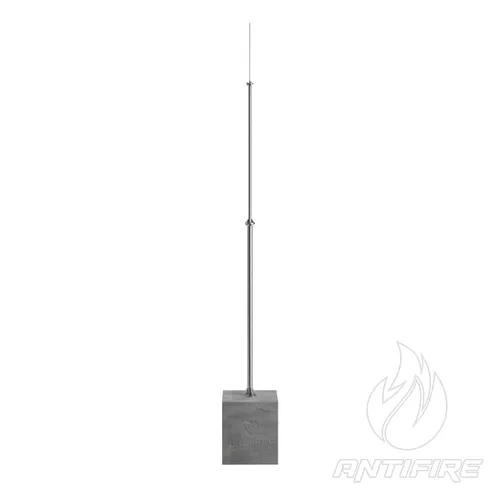

Фундаментна анкерна закладна серії (St) під шпильку М20 від бренда LEO LIGHTMAN — це надміцний несівний металевий елемент (анкерний кошик), призначений для заливання в монолітний залізобетонний фундамент та створення надійної опорної бази для встановлення окремостоячих блискавкоприймачів (ОБП) та щогл заввишки від 6 до 8 метрів (6–8 м).

Конструкція закладної деталі складається з **4 масивних сталевих стрижнів (анкерних шпильок) із метричною різьбою М20**, які жорстко зафіксовані у просторовому шаблоні-кондукторі. Така архітектура забезпечує ідеальну точність міжосьових відстаней при заливанні бетоном та гарантує монолітну інтеграцію анкерного блока в арматурний каркас фундаменту. Виріб виготовлений із високоякісної конструкційної сталі (St), розрахованої на утримання великих перекидальних моментів, статичної ваги щогли та вітродинамічних навантажень, що діють на 8-метрові шпилі у І–ІV вітрових районах України. Інженерна система передбачає двоконтурне регулювання: на кожну шпильку накручується нижня опорна пара гайок із шайбою М20 для точного юстування щогли по вертикалі, що дублюється верхнім комплектом гайок для капітального контргаєння фланця щогли.

Сфера застосування та інженерне призначення комплексу

• Облаштування надійних несівних залізобетонних фундаментів для капітального монтажу окремостоячих блискавкоприймачів висотою 6 м, 7 м та 8 м.
• Влаштування первинних зон захисту (за методом захисного кута або котильної сфери) для відкритих технологічних та інженерних об'єктів: нафтобаз, АЗС, газорозподільних пунктів, складських комплексів, а також сонячних електростанцій (СЕС).
• Створення стабільних опорних вузлів зовнішнього блискавкозахисту об'єктів із підвищеними вимогами до надійності будівельних конструкцій згідно з ДСТУ EN 62305 та ДБН В.1.2-2:2006.

Головні інженерні та експлуатаційні переваги

• Потужна 4-шпилькова фіксація (М20): Використання чотирьох анкерних точок калібру 20 мм дозволяє ефективно розподілити та компенсувати динамічні зусилля на згин та зріз, що виникають на вершині 8-метрової щогли під час сильного штормового вітру.
• Можливість прецизійного юстування щогли: Двоповерхова система гайкового кріплення (опорна пара + контргайка на кожній шпильці) дозволяє інженерам і монтажникам ідеально вирівняти вертикальну вісь блискавкоприймача, компенсуючи мінімальні похибки або перекоси дзеркала залитого бетонного фундаменту.
• Монолітна інтеграція в залізобетон: Просторова геометрія закладної деталі суттєво спрощує її зв'язування з арматурним каркасом майбутнього бетонного блоку, утворюючи нерозривне монолітне з'єднання після повного затвердіння розчину.
• Повний інженерний супровід: При купівлі окремостоячого блискавкоприймача LEO LIGHTMAN клієнт безкоштовно отримує повний комплект детальних робочих креслень металоконструкцій, точні специфікації матеріалів для бетонного фундаменту та покрокову технологічну інструкцію з виконання земляних і залізобетонних робіт.

Відповідність національним нормам та стандартам

Інженерні рекомендації щодо проектування та технологія монтажу

При проектуванні зовнішнього блискавкозахисту на базі окремостоячих щогл (6–8 м) відповідно до ДСТУ EN 62305, фундаментний вузол є критичним елементом безпеки об'єкта. Анкерна закладна артикулу 420061 повинна замонолічуватися в залізобетонний блок, габарити, глибина закладення та армування якого розраховуються інженером-конструктором індивідуально на основі аналізу геологічних вишукувань ґрунту та вітрової зони об'єкта.

Порядок виконання будівельно-монтажних робіт:

1. Земляні роботи та підготовка шурфу: Згідно з отриманими робочими кресленнями розробляється шурф (котлован) під фундамент. На дні влаштовується ущільнена піщано-гравійна подушка.
2. В'язання арматурного каркаса: Збирається та зварюється просторова арматурна сітка згідно з проектною документацією ОБП LEO LIGHTMAN.

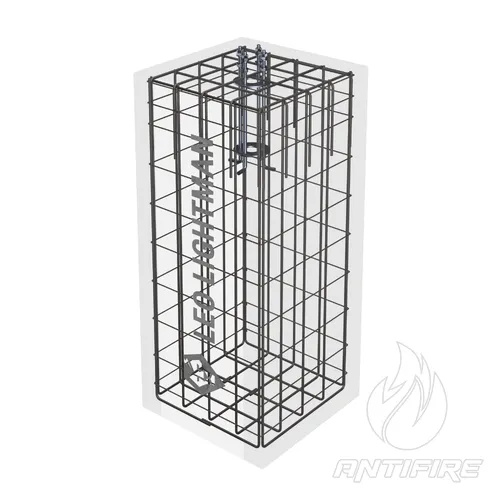

3. Інтеграція та вирівнювання закладної: Анкерний кошик 420061 опускається в арматурний каркас. За допомогою кондуктора та будівельного рівня верхні різьбові частини шпильок М20 виставляються в строго горизонтальній площині на проектній висотній позначці. Закладна приварюється або жорстко прив'язується дротом до несівної арматури, щоб виключити будь-яке зміщення при заливанні розчину. Важливо: на відкриту різьбу шпильок перед бетонуванням наноситься захисна змазка, а самі стрижні обмотуються будівельним скотчем або закриваються ковпачками для запобігання налипанню цементу.

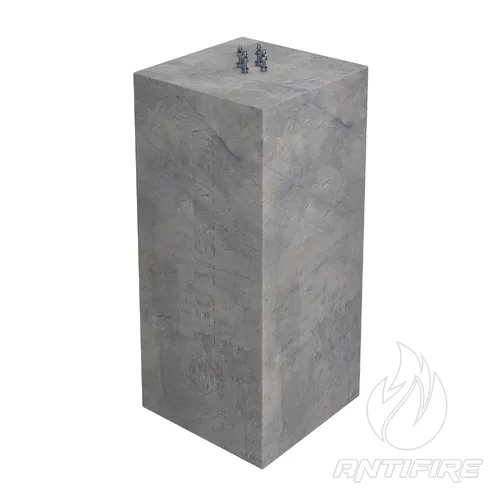

4. Бетонування: Проводиться заливання монолітного бетону з обов'язковим пошаровим глибинним вібруванням для ліквідації повітряних пустот довкола анкерів. Фундамент витримується до набору 100% проектної міцності (зазвичай 28 діб).

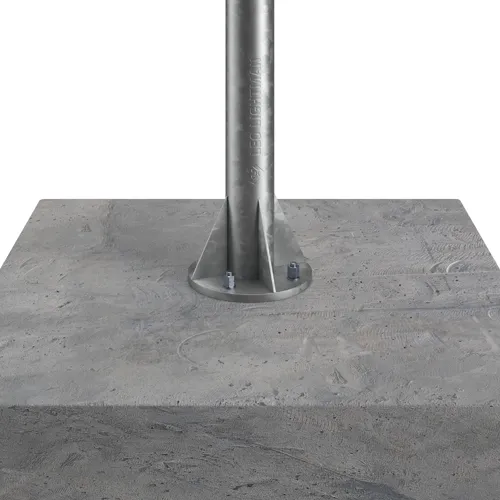

5. Встановлення щогли: З різьби знімається захисний скотч. На кожну з 4 шпильок накручується пара нижніх регулювальних гайок і вкладається пласка шайба М20 (входять до комплекту щогли). На отримане опорне дзеркало опускається фланець окремостоячого блискавкоприймача. Шляхом обертання нижніх гайок щогла ідеально вирівнюється по вертикалі. Після юстування на шпильки надіваються верхні шайби та капітально затягуються дві контргайки М20 з нормативним інженерним зусиллям.
6. Підключення до заземлення: За допомогою спеціального затискача закладна конструкція та щогла надійно з'єднуються з підземним контуром заземлення (оцинкованою або нержавіючою смугою 40х4 мм) у двох точках для забезпечення безперешкодного відведення струму блискавки в землю.
