Нержавіюча основа на кутовий гребінь (1-1.5 м) - 414334, Leo Lightman

Опис та призначення

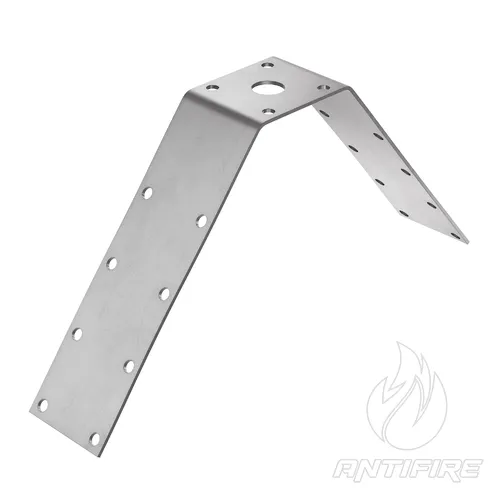

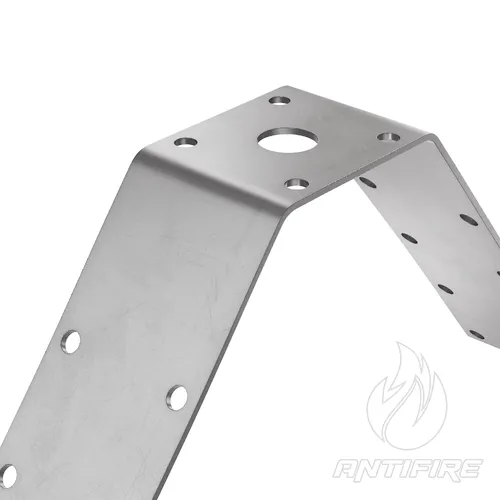

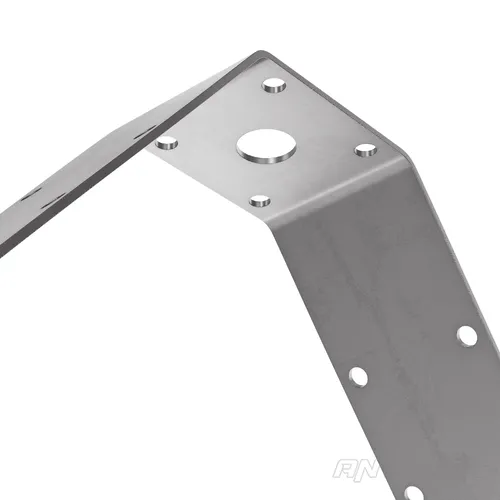

Компактна конькова нержавіюча основа LEO LIGHTMAN (арт. 414334) розроблена для вертикального встановлення та фіксації вільностоячих блискавкоприймальних стрижнів довжиною від 1 до 1,5 метра безпосередньо на коник або ребра скатних покрівель. Форма монтажної пластини адаптована під кутову геометрію трикутних та трапецієподібних конькових профілів, що дозволяє точно компенсувати ухил даху та виставити шпиль за рівнем.

Опора повністю виготовлена з аустенітної нержавіючої сталі (Ni), що виключає появу іржавих патьоків на покрівлі та забезпечує термін служби понад 50 років. Матеріал є гальванічно нейтральним і не утворює руйнівних електрохімічних пар при прямому контакті зі щоглами або провідниками з алюмінію та оцинкованої сталі. Щоб надійно протидіяти вітровим навантаженням і вібраціям, основа кріпиться через покрівельний матеріал до обрешітки за допомогою 6–8 саморізів.

Сфера застосування:

• Монтаж легких стрижневих блискавкоприймачів заввишки 1–1,5 метра на коньках із металочерепиці, профнастилу, клікфальцу, керамічної чи бітумної черепиці.
• Побудова точок пасивного зовнішнього блискавкозахисту на ребрах та коньках скатних і вальмових дахів житлових будинків, котеджів та комерційних споруд.
• Забезпечення стабільного положення щогли для точного розрахунку захисних зон за вимогами ДСТУ EN 62305 та ДБН В.1.2-2:2006.

Склад комплекту:

• Кутова конькова пластина-основа з нержавіючої сталі (Ni) — 1 шт.
• Комплект стяжних нержавіючих метизів для фіксації та регулювання щогли — 1 уп.

Відповідність стандартам:

• ДСТУ EN IEC 62561-4:2019 — державний стандарт для компонентів систем блискавкозахисту (вимоги до механічної міцності, стійкості до вітрового тиску та кліматичного старіння опор).
• ДСТУ EN 62305 / ДБН В.1.2-2:2006 — гарантія надійного утримання щогли у розрахунковій захисній зоні при екстремальних погодних умовах.

Технологія монтажу:

1. Приміряйте основу на кутовому гребені даху. Під металеву підошву рекомендується підкласти прокладку з EPDM-гуми для захисту покриття покрівлі від подряпин.
2. Обов'язково обробіть усі точки кріплення (від 6 до 8 отворів) покрівельним поліуретановим або бітумним герметиком. Міцно прикрутіть основу саморізами безпосередньо до дерев'яної або металевої обрешітки даху.
3. Вставте блискавкоприймальний стрижень завдовжки 1–1,5 метра у посадкове гніздо основи. За допомогою вбудованих регулювальних пазів виставте шпиль строго вертикально за будівельним рівнем і міцно затягніть фіксувальні гвинти.
4. Підключіть блискавкоприймач до покрівельної магістралі за допомогою нержавіючого або біметалевого клемного затискача (наприклад, LEO LIGHTMAN арт. 221133, який купується окремо) для мінімізації переходного опору.
