Нержавіюча основа L190 на скатний дах - 413133, Leo Lightman
Опис та призначення

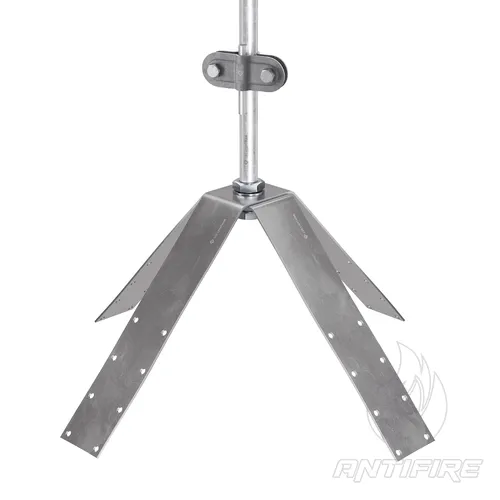

Нержавіюча покрівельна основа серії L190 (Ni) від бренда LEO LIGHTMAN — це спеціалізований опорно-несівний монтажний елемент, призначений для капітального вертикального встановлення та надійної фіксації щогл і блискавкоприймальних стрижнів довжиною до 1,5 метра (1.5 м) на скатних (похилих) покрівлях із будь-яким кутом нахилу.
Виріб виготовлений із високоякісної аустенітної нержавіючої сталі (Ni), що гарантує абсолютну стійкість монтажного вузла до міжкристалітної корозії, кислотних опадів, агресивного атмосферного середовища та УФ-випромінювання. Конструкція основи довжиною 190 мм розроблена з урахуванням специфіки похилих дахів: вона дозволяє компенсувати нахил скату та виставити блискавкоприймальний шпиль у строго вертикальному (проєктному) положенні. Опора монтується безпосередньо на несівні конструкції даху за допомогою анкерних кріплень або покрівельних саморізів, забезпечуючи колосальну стійкість вузла до динамічних вітрових навантажень, вібрацій та сповзання снігових мас.
Сфера застосування та інженерне призначення
- Створення жорсткої вертикальної опори для монтажу невеликих блискавкоприймачів (до 1.5 м) на скатних дахах із металочерепиці, профнастилу, бітумної черепиці, клікфальцу чи шиферу.
- Влаштування надійних точок пасивного зовнішнього блискавкозахисту на коньках, хребтах або безпосередньо на скатах покрівель житлових будинків, котеджів, комерційних та виробничих споруд.
- Забезпечення геометричної стабільності та захисту від перекидання шпилів блискавковідводів згідно з вимогами ДСТУ EN 62305 та ДБН В.1.2-2:2006.
Головні інженерні та експлуатаційні переваги
- Адаптація до похилих покрівель (Система L190): Продумана геометрія та наявність технологічних отворів полегшують нівелювання кута нахилу скату, дозволяючи монтажникам оперативно та правильно позиціонувати й вирівнювати блискавкоприймач по вертикальній осі.
- Преміальна тривалість служби (Stainless Steel): Завдяки використанню легованої нержавіючої сталі (Ni), основа має експлуатаційний ресурс понад 50 років. Вона повністю захищена від іржі, не потребує щорічного фарбування чи догляду, а також гарантує відсутність брудних іржавих патьоків на покрівельному покритті будівлі.
- Надійна багатоточкова фіксація: Опорний майданчик розрахований на жорстке кріплення великою кількістю метизів (рекомендується від 8 до 16 шт.), що дозволяє рівномірно розподілити механічне навантаження на кроквяну систему або решетування даху.
- Ідеальна гальванічна сумісність: Нержавіюча сталь є хімічно нейтральною та не створює руйнівних гальванічних пар при контакті з алюмінієвими, оцинкованими чи фарбованими металевими елементами покрівлі та токовідводів.
Відповідність національним нормам та стандартам
| Стандарт / Норматив | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним стандартам України до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до кріплень та опор щодо механічної міцності, стійкості до шквальних вітрових зусиль, вібрацій та кліматичної стійкості. |
| ISO 9001:2015 | Виготовлено на сучасному промисловому обладнанні з жорстким токарно-фрезерним та штампувальним контролем геометричних параметрів і допусків. |
Рекомендації щодо проєктування та технологія монтажу
При проєктуванні зовнішнього пасивного блискавкозахисту скатних дахів згідно з ДСТУ EN 62305, основа L190 виступає критично важливою точкою механічного сполучення щогли з будівлею. Кількість точок кріплення та тип метизів визначаються інженером залежно від несівного матеріалу покрівлі (дерев'яна лата, сталевий прогін, бетон).
Особливості виконання монтажних робіт:
- Вибір місця та підготовка: Опора позиціонується на скаті покрівлі (найчастіше ближче до конька або безпосередньо на ньому). Поверхня очищається. Під основу рекомендується укладати спеціальну ущільнювальну прокладку (EPDM-гуму) для запобігання пошкодженню покрівельного матеріалу та забезпечення додаткового захисту від вібрацій.
- Герметизація та фіксація: Опора прикручується до покрівлі за допомогою посилених покрівельних саморізів або анкерних болтів у кількості від 8 до 16 штук. Для виключення протікання даху, місця проходження метизів крізь покрівельний матеріал обов'язково обробляються високоякісним поліуретановим або бітумним покрівельним герметиком.
- Монтаж та юстування щогли: Блискавкоприймальний стрижень довжиною до 1.5 м заводиться в центральне гніздо основи. За допомогою регулювальних пазів та фіксувальних гвинтів шпиль вирівнюється чітко за будівельним рівнем по вертикалі, після чого метизи капітально затягуються.
- Інтеграція в контур: Блискавкоприймач з'єднується з магістральним струмовідводом покрівельної сітки за допомогою відповідного нержавіючого або біметалевого затискача LEO LIGHTMAN, що гарантує безперешкодне проходження імпульсного струму блискавки в контур заземлення.
| Артикул | 413133 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Основа покрівельна для скатних (похилих) дахів |
| Рекомендована довжина щогли | Для блискавкоприймачів до 1.5 м включно |
| Довжина основи (L) | 190 мм |
| Матеріал виконання | Високоякісна нержавіюча сталь (Ni / Stainless Steel) |
| Спосіб монтажу до покрівлі | Гвинтове/анкерне кріплення (рекомендовано 8–16 шт. саморізів) |
| Категорія сайту | Комплектуючі для блискавкозахисту / Основи та щогли блискавкоприймачів |
