Металева основа на чотирьохскатний дах - 412013, Leo Lightman
Опис та призначення

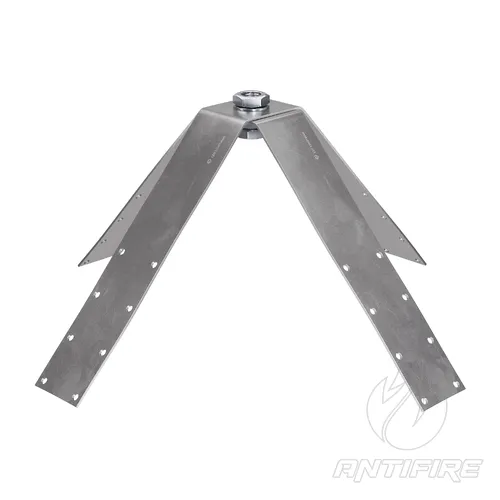

Посилена нержавіюча основа LEO LIGHTMAN на чотирьохскатний дах (Ni) з метизами М16 (арт. 412013) призначена для вертикального встановлення та фіксації вільностоячих блискавкоприймальних щогл довжиною від 1 до 2 метрів на верхівках (перетині коньків і хребтів) шатрових та вальмових покрівель. Комплект складається з двох модульних пластин з аустенітної нержавіючої сталі (Ni), які при збиранні утворюють жорсткий просторовий каркас навколо центрального гнізда. Конструкція кріпиться до обрешітки через покрівельний матеріал за допомогою 8–16 саморізів, що виключає люфти та нахил шпиля під час штормового вітру.
Нержавіюча сталь марки Ni та комплектні силові метизи М16 класу А2 гарантують понад 50 років служби вузла без появи іржавих патьоків на покрівлі. Матеріал є гальванічно нейтральним, тому основа не утворює руйнівних електрохімічних пар при прямому контакті зі щоглами чи провідниками з алюмінію та оцинкованої сталі. Виріб повністю відповідає стандартам ДСТУ EN IEC 62561-4:2019 та забезпечує стабільне утримання блискавкоприймача у розрахунковій зоні захисту згідно з ДСТУ EN 62305 і ДБН В.1.2-2:2006.
Склад комплекту: нержавіюча основа-модуль — 2 шт., комплект силових нержавіючих метизів М16 для защемлення щогли — 1 уп. Супутні клемні затискачі для підключення дроту сітки (наприклад, арт. 221133) купуються окремо.
Технологія монтажу на об'єкті:

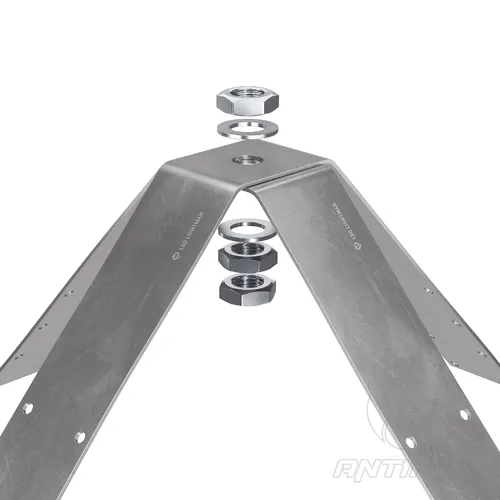

- Зведіть дві модульні основи разом і злегка наживіть навколо центрального гнізда гвинтами М16, після чого приміряйте отриманий каркас на верхівку даху.
- Для захисту покрівлі від подряпин під металеві лапи рекомендується укласти прокладки з EPDM-гуми. Обов'язково обробіть усі точки кріплення (від 8 до 16 отворів) покрівельним поліуретановим або бітумним герметиком.
- Міцно прикрутіть основу саморізами через покрівельний матеріал безпосередньо в дерев'яні або металеві несівні балки даху.
- Вставте блискавкоприймальний стрижень (1–2 м) у центральний замок, вирівняйте його строго вертикально за будівельним рівнем за допомогою регулювальних пазів і затягніть метизи М16 з нормативним зусиллям.
- Підключіть щоглу до покрівельної магістралі (дроту діаметром 8 мм) за допомогою нержавіючого або біметалевого затискача для мінімізації перехідного опору.
| Артикул | 412013 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Посилена модульна основа під блискавкоприймач на чотирьохскатний дах |
| Рекомендована висота щогли | Від 1.0 до 2.0 метрів (1–2 м) |
| Тип покрівельного вузла | Верхівка, точка сходження хребтів та коньків багатоскатних дахів |
| Матеріал виконання корпусу | Високоякісна нержавіюча сталь (Ni / Stainless Steel) |
| Розмір монтажних метизів ядра | Комплект силових нержавіючих болтів/гайкових з'єднань М16 |
| Спосіб монтажу до покрівлі | Гвинтове/анкерне кріплення (рекомендовано 8–16 шт. покрівельних саморізів) |
| Категорія сайту | Комплектуючі для блискавкозахисту / Конькові тримачі та основи блискавкоприймачів |
