Опис та призначення

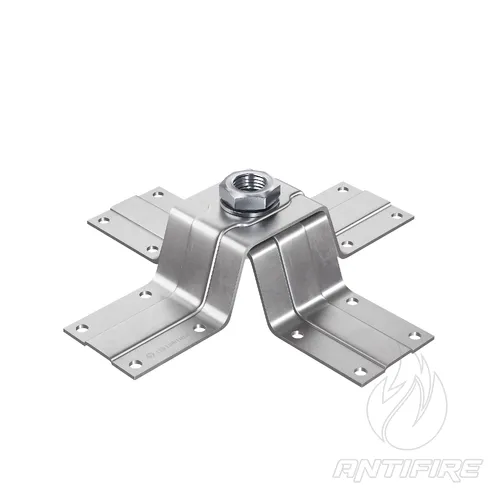

Компактна двоопорна нержавіюча основа серії L190 (Ni) з метизами М16 від бренда LEO LIGHTMAN — це професійний опорно-несівний елемент преміумкласу, призначений для вертикального встановлення та надійної гравітаційної фіксації вільностоячих щогл і блискавкоприймальних стрижнів висотою від 1,5 до 2.0 метрів (1.5–2 м) на пласких (прямих) покрівлях будівель та споруд.

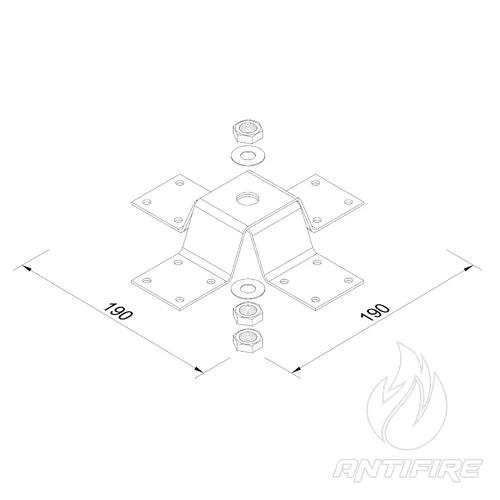

Конструктивною особливістю цієї модифікації є компактна двоопорна (лінійна) архітектура з довжиною лап 190 мм, що робить її ідеальним інженерним рішенням для обмежених просторів покрівлі, де розгортання повнорозмірних триподів є неможливим. Конструкція розрахована на укладання важких бетонних покрівельних основ (блоків-обважнювачів) безпосередньо на лапи кріплення. Усі компоненти виробу виготовлені з високоякісної аустенітної нержавіючої сталі (Ni), а вузол з'єднання укомплектований посиленими нержавіючими метизами калібру М16. Це гарантує колосальну механічну міцність, стійкість до міжкристалічної корозії під дією атмосферних опадів та надійний захист щогли від перекидання при сильних поривах вітру без пошкодження або наскрізного свердління покрівельного килима.

Сфера застосування та інженерна роль вузла

• Створення компактної, вільностоячої двоопорної бази для вертикального монтажу стрижневих блискавкоприймачів довжиною 1.5–2 м на пласких мембранних, рубероїдних, бітумних або бетонних дахах.
• Монтаж елементів пасивного зовнішнього блискавкозахисту в умовах обмеженого робочого простору: на вузьких парапетах, технологічних містках, підставках або між покрівельним обладнанням.
• Влаштування локальних зон захисту над покрівельними інженерними системами (кондиціонери, чиллери, камери спостереження, вентиляційні виходи) згідно з вимогами ДСТУ EN 62305.

Головні інженерні та експлуатаційні переваги

• Компактне лінійне розміщення: Двоопорна база L190 займає мінімум корисної площі на даху, дозволяючи акуратно та естетично інтегрувати блискавковідвод безпосередньо біля обладнання, що захищається.
• Збереження гідроізоляції даху (Гравітаційний монтаж): Опора фіксується на покрівлі виключно за рахунок притискної ваги бетонних баластних блоків. Відсутність наскрізного анкерування в покрівельний пиріг повністю ліквідує ризик майбутніх протікань та замокання перекриття.
• Преміальна тривалість служби (100% Niro): Завдяки використанню легованої нержавіючої сталі (Ni) та метизів класу А2/М16, виріб має експлуатаційний ресурс понад 50 років. Опора не схильна до корозії, не потребує фарбування чи догляду та не залишає брудних іржавих патьоків на сучасних покрівельних матеріалах.
• Посилене ядро кріплення: Комплектний набір масивних нержавіючих метизів М16 забезпечує монолітне з'єднання опорних лап із центральним фіксатором щогли, мінімізуючи вібраційний люфт під час штормового вітру.
• Універсальна гальванічна нейтральність: Нержавіюча основа не утворює руйнівних електрохімічних пар при прямому контакті зі щоглами чи провідниками з алюмінію (Al), оцинкованої або нержавіючої сталі.

Склад комплекту постачання (Специфікація)

• Опорна нержавіюча основа L190 (лапа, сталь Ni) — 2 шт.
• Комплект силових нержавіючих метизів з'єднання (болти, гайки, шайби) калібру М16 — 1 уп.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та технологія монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту пласких дахів згідно з ДСТУ EN 62305, двоопорна основа L190 розглядається як елемент локального захисту. Кількість та точна маса бетонних блоків-обважнювачів, що встановлюються на лапи тримача, розраховуються інженером індивідуально. Розрахунок базується на точній висоті стрижня (1.5 чи 2.0 м), вітровому районі розташування об'єкта (згідно з ДБН В.1.2-2:2006) та загальній висоті будівлі.

Порядок збирання та монтажу на об'єкті:

1. Захист покрівлі: У визначеному місці встановлення на ПВХ/ТПО-мембрану або бітумне покриття укладається додатковий захисний шар покрівельного матеріалу або спеціальний гумовий демпферний килимок. Це необхідно, щоб важкі блоки та метал основи не травмували основну гідроізоляцію даху при вібраціях.

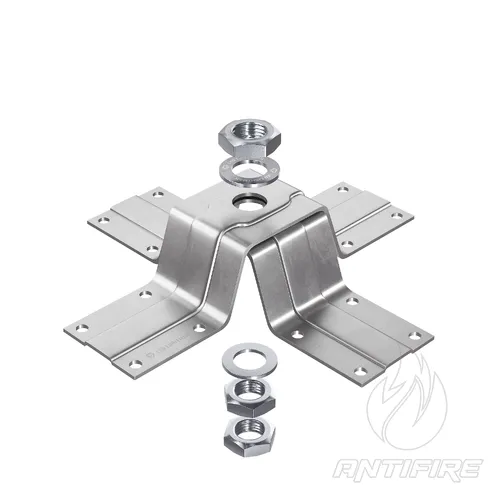

2. Складання бази: Дві нержавіючі лапи L190 зводяться в єдину лінію та жорстко скріплюються комплектними силовими метизами М16 навколо центрального посадкового гнізда.
3. Встановлення щогли: Блискавкоприймальний стрижень довжиною 1.5–2 м заводиться у центральний замок основи, вирівнюється за допомогою будівельного рівня чітко по вертикалі, після чого фіксувальні гвинти капітально затягуються.
4. Баластування: На обидві лапи L190 укладаються нормовані бетонні покрівельні основи (обважнювачі) LEO LIGHTMAN необхідної ваги (зазвичай по 1 блоку вагою 17–20 кг на кожну лапу, згідно з інженерним розрахунком вітрової стійкості).
5. Підключення до сітки: Блискавкоприймач інтегрується в загальний контур покрівельної сітки за допомогою відповідного нержавіючого або біметалевого клемного з'єднувача (наприклад, артикулу 221133, що замовляється окремо). Нержавіюча сталь гарантує безперешкодне проходження струму та виключає появу гальванічної корозії на стику з алюмінієвим або оцинкованим дротом контуру.
