Шпилька М16 з комплектом метизів L220 мм - 407323, Leo Lightman

Опис та призначення

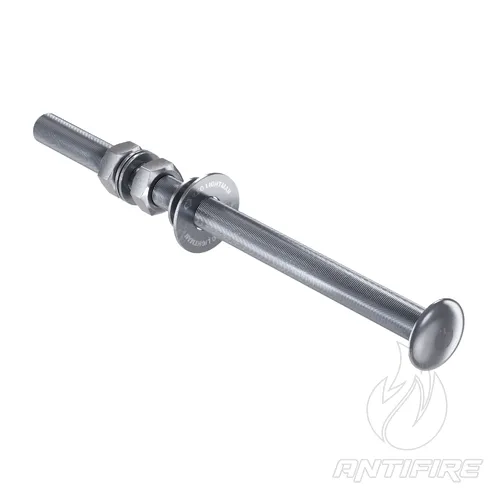

Різьбова шпилька М16 завдовжки 220 мм (L220) з комплектом метизів від бренда LEO LIGHTMAN — це компактний високоміцний кріпильний елемент преміум-класу, виготовлений із нержавіючої сталі (Ni). Цей кріпильний набір розроблений спеціально для прямого механічного з'єднання та жорсткої фіксації вертикальних блискавкоприймальних стрижнів (щогл) безпосередньо до обважнювальних бетонних основ без використання триножних штативів.

Довжина шпильки 220 мм та метрична різьба М16 ідеально оптимізовані для наскрізного стягування пакета з 2 стандартних бетонних покрівельних основ та надійного вкручування у внутрішню різьбу основи блискавкоприймача заввишки до 4 метрів (наприклад, сумісна модель БП з різьбою, артикул 401407). Коротке виконання забезпечує максимальну компактність, жорсткість та акуратний зовнішній вигляд монтажного вузла на плоскій покрівлі.

Сфера застосування та монтажні вузли

• Пряме безштативне кріплення вертикальних блискавкоприймальних стрижнів заввишки до 4 метрів до покрівельних обважнювачів.

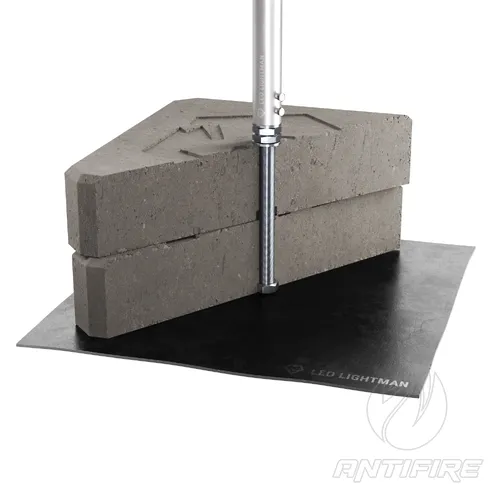

• Наскрізне стягування та блокування пакета з 2 одиниць бетонних основ на одну точку опори щогли.
• Компактна фіксація конструктивних елементів, стрижнів або важких основ у системах пасивного блискавкозахисту, де є обмеження за висотою кріпильного вузла.

Головні переваги

• Еталонна корозійна стійкість (Ni): Виготовлення з високоякісної нержавіючої сталі гарантує абсолютний захист від іржавіння в умовах постійного перебування на відкритому повітрі (контакт з опадами, агресивне лужне середовище бетону, ультрафіолетове випромінювання).
• Повний монтажний комплект метизів: Шпилька постачається разом із сумісними нержавіючими гайками та шайбами, що унеможливлює потребу окремого пошуку кріплення й значно прискорює монтажні роботи.
• Компактність та жорсткість вузла: Довжина 220 мм виключає утворення зайвих виступаючих залишків різьби над гайкою, що знижує візуальне навантаження на покрівлю та мінімізує ризик зачеплення траси під час обслуговування даху.
• Гальванічна безпека та універсальність: Нержавіюча сталь є хімічно нейтральною. Вона без обмежень сумісна з алюмінієвими блискавкоприймачами, оцинкованими елементами кріплень та латунними або нержавіючими затискачами системи.

Рекомендації щодо проєктування та монтажу

Вага та кількість бетонних основ для утримання отдельно розташованого блискавкоприймача розраховується інженерним відділом згідно з ДСТУ Б В.1.2-2:2006, виходячи з висоти будівлі та вітрової зони регіону України. Ця шпилька завдовжки 220 мм розрахована саме на безштативне кріплення легких щогл (до 4 м) на двох бетонних дисках, що суттєво зменшує загальну вартість та площу монтажного вузла на покрівлі.

Під час накручування нержавіючих гайок рекомендується використовувати спеціальне протизадирне мастило для нержавіючої сталі, щоб запобігти ефекту «холодного зварювання» (заклинюванню різьби) під час стягування бетону. Монтаж має виконуватися суворо за робочими кресленнями проєкту та стандартами ДСТУ EN 62305 для забезпечення максимальної стійкості системи захисту будівлі.
