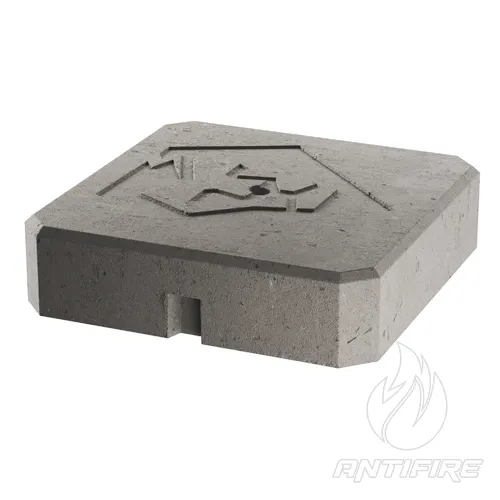

Бетонна основа 17 кг - 407170, Leo Lightman

Опис та призначення

Покрівельний обважнювач (баластний блок) серії 17 кг (Bet) від бренда LEO LIGHTMAN — це посилений повнотілий опорно-несівний елемент, призначений для створення необхідної гравітаційної маси, баластування та забезпечення максимальної стійкості вільностоячих щогл і складних триподних або лінійних баз блискавкоприймачів на пласких (прямих) покрівлях.

Виріб виготовлений із високоякісного важкого морозостійкого та вологостійкого бетону (Bet) промислового класу, який пройшов спеціальну гідрофобну обробку та вібропресування. Це гарантує бездоганну монолітну міцність блока, стійкість до циклічного зимового замерзання/розмерзання без тріщин та повну нейтральність до тривалого перебування у калюжах або під постійним впливом ультрафіолету й опадів. Маючи чіткі геометричні розміри 320х320х80 мм та фіксовану вагу 17 кг, цей бетонний елемент є базовим компонентом бездіркового (гравітаційного) методу монтажу. Він надійно утримує високі щогли блискавкоприймачів (від 1.5 до 4 метрів), ефективно компенсуючи колосальні перекидальні моменти від шквальних поривів вітру та динамічні вібрації без потреби в наскрізному свердлінні, анкеруванні або будь-якому іншому пошкодженні ніжного гідроізоляційного покрівельного килима.

Сфера застосування та інженерне призначення вузла

• Комплектація та баластування компактних лінійних опор (наприклад, двоопорної системи L190) та посилених рознесених триподів LEO LIGHTMAN (серії L400 Max) для утримання щогл пасивного блискавкозахисту завдовжки від 1.5 до 4.0 м.
• Створення гравітаційних притискних баз для встановлення супутнього покрівельного інженерного обладнання, кронштейнів ізоляційних виносних штанг, кабельних трас та проходів комунікацій на пласких дахах.
• Влаштування надійних і безпечних систем зовнішнього пасивного блискавкозахисту на сучасних промислових хабах, великих логістичних комплексах, торгових центрах та житлових багатоповерхівках згідно з ДСТУ EN 62305.

Головні інженерні та експлуатаційні переваги

• Абсолютне збереження гідроізоляції даху: Виключає потребу у використанні дюбелів чи анкерів, які порушують цілісність покрівельного пирога. Система утримується виключно за рахунок сили тяжіння, що повністю ліквідує ризик виникнення протікань та замокання перекриття будівлі.
• Виняткова морозостійкість та довговічність: Завдяки спеціальним пластифікаторам та низькому водопоглинанню, бетон Bet не кришиться, не розшаровується від сезонних температурних коливань та зберігає свою цілісність і вагу протягом десятиліть (термін експлуатації понад 30 років).
• Оптимальний розподіл статичного тиску: Геометрія блока 320х320 мм забезпечує широку площу опори, що дозволяє рівномірно розподілити 17 кг ваги по поверхні даху, виключаючи точкові продавлювання або деформації теплоізоляційного шару під покрівельною мембраною.

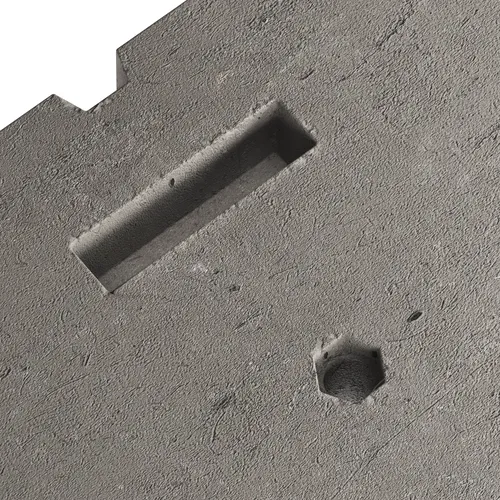

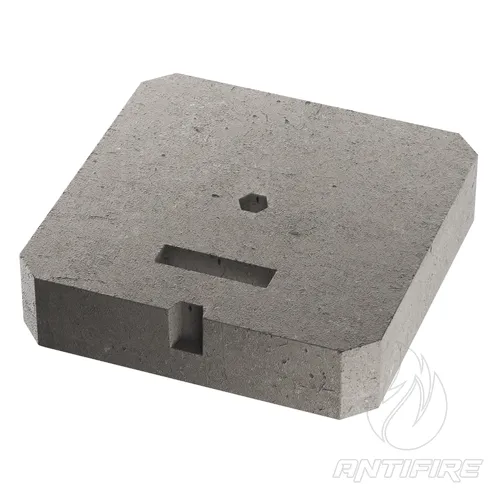

• Універсальна сумісність: Центральний отвір та монтажні пази адаптовані під швидку посадку оригінальних пластикових адаптерів-втулок (наприклад, D16 мм, артикул 407019) або безпосереднє встановлення металевих лап опорних триподів LEO LIGHTMAN.
• Протиковзні та стійкі властивості: Поверхня блока має оптимальну шорсткість, що покращує зчеплення з покрівельним покриттям та перешкоджає горизонтальному зсуву всієї щогли під впливом сильних вітрових резонансів.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та технологія монтажу

При проєктуванні пасивного блискавкозахисту пласких дахів згідно з ДСТУ EN 62305, сумарна маса баласту для кожної щогли розраховується індивідуально. Кількість бетонних блоків вагою 17 кг на одну лапу кріплення визначається виходячи з висоти блискавкоприймача (наприклад, для щогли 4 м зазвичай потрібно по 2-3 блоки на кожну з трьох опорних лап трипода), загальної висоти будівлі та вітрової зони об'єкта (згідно з ДБН В.1.2-2:2006).

Порядок виконання монтажних робіт на об'єкті:

1. Підготовка та захист мембрани: У визначеному інженерним проектом місці встановлення блискавковідводу поверхню покрівлі очищають від сміття. На ПВХ/ТПО-мембрану обов'язково вільно укладається захисний демпферний гумовий килимок LEO LIGHTMAN (наприклад, розміром 400х400х3 мм, артикул 407199). Категорично забороняється встановлювати важкі блоки безпосередньо на тонку гідроізоляційну мембрану, щоб уникнути її протирання та хімічної деструкції полімеру від контакту з лужним середовищем бетону.
2. Позиціонування баласту: Бетонна основа 17 кг акуратно опускається і вирівнюється чітко по центру покладеного гумового килимка. Укладання слід проводити плавно, без ударів, щоб не пошкодити теплоізоляційний шар покрівельного пирога.
3. Збирання опорного вузла щогли: У центральний отвір бетонного блока вставляється відповідна пластикова адаптер-втулка D16 мм (артикул 407019), в яку потім монтується стрижень поодинокого блискавкоприймача. У випадку встановлення триподної посиленої бази (наприклад, артикулу 411333), металеві опорні лапи накладаються на блоки та жорстко контруються в пазах, а для набору додаткової ваги зверху може укладатися другий або третій ярус бетонних блоків.
4. Інтеграція в покрівельну магістраль: Після вирівнювання щогли по вертикалі за допомогою рівня та фіксації метизів, блискавкоприймач надійно підключається до загальної сітки токовідводів даху за допомогою оригінальних нержавіючих або біметалевих клемних затискачів LEO LIGHTMAN.
