Пластиковий тримач дроту D8 мм на покрівлі - 338019, Leo Lightman
Опис та призначення

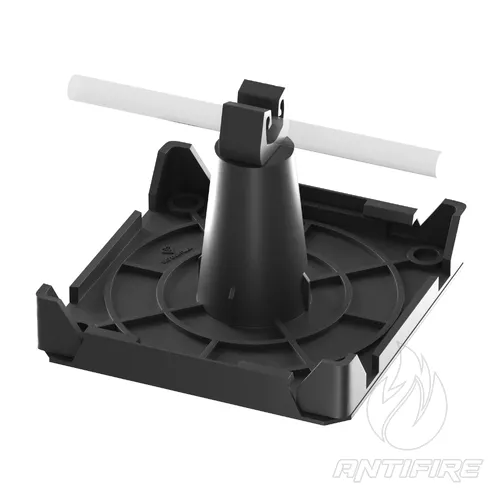

Пластиковий покрівельний тримач дроту серії D8 мм (Pe) від бренда LEO LIGHTMAN — це спеціалізований елемент кріплення, призначений для швидкого, надійного та герметичного прокладання круглого токовідвідного провідника (дроту, катанки) діаметром 8 мм (Ø8 мм) вздовж пласких покрівель, виконаних із ПВХ-мембран.

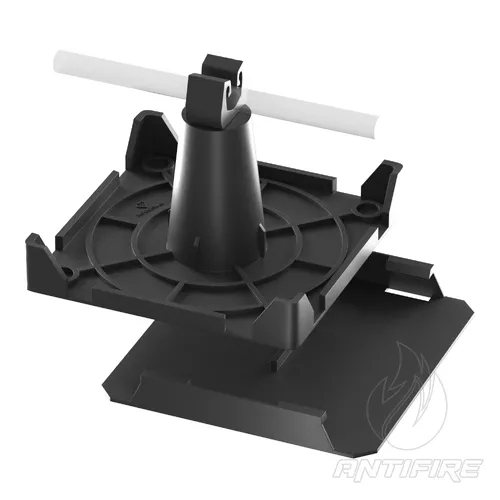

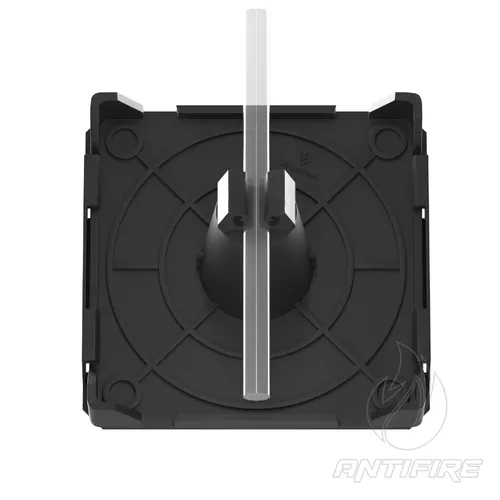

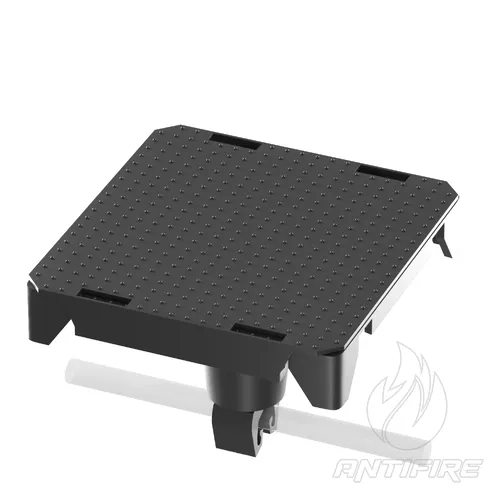

Виріб виготовлений із високоякісного первинного поліетилену (Pe) зі спеціальними інженерними добавками, що забезпечує абсолютну стійкість корпусу до критичних сезонних атмосферних коливань, лютих морозів та деструктивного впливу прямого ультрафіолетового випромінювання (УФ-стабілізація). Конструктивною особливістю цієї моделі є широка пласка опорна підошва розміром 106х102 мм. Монтаж тримача на даху здійснюється без наскрізного свердління покрівельного пирога, що гарантує 100% збереження гідроізоляції будівлі. Фіксація виконується шляхом приварювання (спаювання) основи тримача до основної ПВХ-мембрани даху за допомогою додаткової латки (смуги) мембранного матеріалу та будівельного фену гарячого повітря. Верхня защіпка тримача забезпечує надійну безболтову посадку дроту контуру в один клік.
Сфера застосування та призначення у вузлах
- Прокладання та механічна безболтова фіксація осередків покрівельної магістральної сітки блискавкозахисту (круглого алюмінієвого, оцинкованого або нержавіючого дроту Ø8 мм) на пласких дахах сучасних логістичних комплексів, торгових центрів, фабрик та житлових багатоповерхівок.
- Влаштування струмовідводів на мембранних покрівлях промислових та цивільних об'єктів із нульовим допуском до наскрізного свердління або механічного пошкодження гідроізоляційного шару.
- Комплектація відповідальних проектних вузлів пасивного зовнішнього блискавкозахисту з жорсткими вимогами до вітрової стійкості, капітальності з'єднань та довговічності пластикових компонентів.
Головні інженерні та експлуатаційні переваги
- Абсолютне збереження гідроізоляції даху: Повністю виключає потребу у використанні дюбелів, анкерів або саморізів, які порушують цілісність покрівельного пирога. Метод гарячого зварювання гарантує, що дах залишатиметься захищеним від протікань протягом усього терміну служби.
- Надміцна монолітна інтеграція: Після зварювання тримача з покрівельною ПВХ-мембраною через додатковий лист матеріалу, кріплення стає невіддільною частиною покрівельного килима. Це забезпечує колосальну стійкість до відриву при екстремальних шквальних поривах вітру та динамічних зрушеннях снігових мас.
- Миттєвий безболтовий монтаж дроту: Верхній еластичний затискач дозволяє замикати круглий дріт Ø8 мм легким натисканням зверху. Це кардинально прискорює швидкість розгортання багатокілометрових трас сітки на великих пласких дахах та мінімізує трудовитрати.
- Універсальна хімічна стійкість поліетилену (Pe): Матеріал корпусу повністю інертний, не схильний до гниття під дією постійної вологи чи калюж на пласкій покрівлі, стійкий до температурного старіння та хімічно нейтральний до всіх типів блискавкозахисних провідників (алюміній, гаряча оцинковка, нержавіюча сталь, мідь).
Крос-коди та назви аналогів в інших каталогах
Цей товар є повним аналогом і може зустрічатися під наступними номенклатурними назвами: Пластиковий тримач дроту d8мм на покрівлі, 106х102х73мм, поліетилен, ND2104; Покрівельний тримач прута DR6-8 пластиковий під зварювання (артикул аналога 72690).
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до покрівельних тримачів щодо стійкості до значних вітрових та механічних зусиль, прискореного теплового та ультрафіолетового старіння пластику. |
| ISO 9001:2015 | Продукт виготовлено на автоматизованому підприємстві з суворим контролем менеджменту якості виробничих процесів. |
Технологія монтажу та рекомендації
При проєктуванні зовнішнього пасивного блискавкозахисту пласких дахів згідно з нормами ДСТУ EN 62305, розрахунковий технологічний крок встановлення пластикових тримачів під ПВХ-мембрану становить від 0.7 до 1.0 метра (оптимальним вважається крок 0.8 м). Такий інтервал повністю ліквідує провисання дроту покрівельної сітки та надійно захищає магістраль від розгойдування вітром.
Порядок виконання монтажних робіт:
- Позиціонування: Тримачі розставляються по поверхні даху згідно з проектною сіткою блискавкозахисту з кроком 0.8 м. Поверхню мембрани в місці монтажу очищають від пилу та вологи.
- Підготовка латки: З додаткового рулону або обрізків ПВХ-мембрани нарізають прямокутні смуги (латки) розміром приблизно 150х150 мм (так, щоб латка повністю перекривала широку підошву тримача з випуском по краях не менше 2–3 см).
- Зварювання гарячим повітрям: Пластиковий тримач накривають підготовленою латкою. За допомогою професійного будівельного фену (апарату гарячого повітря для зварювання мембран) та притискного силіконового ролика латку приварюють до основної покрівельної мембрани даху по периметру тримача. Гаряче повітря надійно розплавляє контактні шари ПВХ, створюючи суцільний монолітний замок, що намертво утримує тримач у проектному положенні.
- Фіксація дроту: Після повного остигання зварного вузла, попередньо вирівняний роликовим правильним інструментом круглий дріт контуру (наприклад, алюмінієвий Ø8 мм) просто вкладається у верхню кліпсу тримача до характерного клацання.
| Артикул | 338019 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач провідника покрівельний для пласких мембранних дахів |
| Діаметр сумісного дроту | 8 мм (Ø8 мм / d8) |
| Тип покрівельного покриття | ПВХ-мембрани (полівінілхлоридні) пласких та похилих дахів |
| Габаритні розміри основи (ДхШхВ) | 106 х 102 х 73 мм |
| Матеріал виконання корпусу | Високоміцний УФ-стабілізований поліетилен (Pe) |
| Спосіб кріплення до покрівлі | Гаряче зварювання (спаювання фенom через додаткову смугу мембрани) |
| Категорія сайту | Комплектуючі для блискавкозахисту / Тримачі провідника під мембрану |
