Тримач Pyramida з бетоном - 336019, Leo Lightman

Опис та призначення

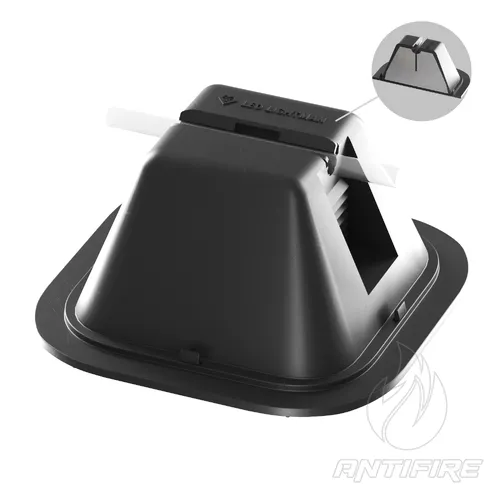

Покрівельний тримач Pyramida з бетоном (Pe/Pp/Bet) від бренда LEO LIGHTMAN — це спеціалізований швидкомонтажний елемент гравітаційного (баластного) типу, призначений для надійної фіксації круглого провідника (струмовідводів та блискавковловлювальної сітки) діаметром 8 мм на пласких і малоухильних покрівлях споруд.

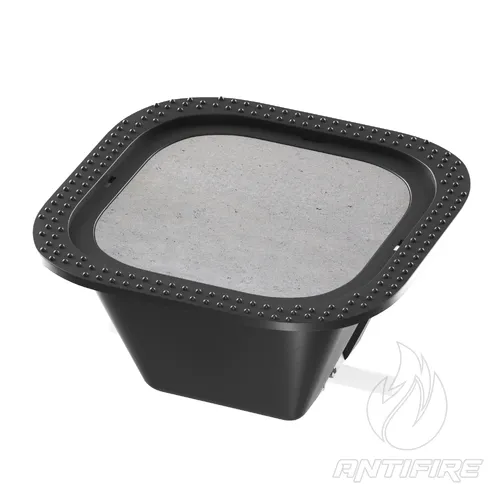

Конструкція тримача виконана у формі стійкої пірамідальної гільзи з високоякісних полімерів — поліетилену (Pe) та поліпропілену (Pp), яка всередині заповнена важким наповнювачем — високоякісним морозостійким бетоном (Bet) вагою 1000 грам. Таке баластне інженерне виконання дозволяє виконувати надійне розкладання та формування сітки блискавкозахисту без найменшого механічного пошкодження, свердління чи приклеювання до покрівельного пирога, повністю зберігаючи первинну гідроізоляційну цілісність сучасних мембранних і бітумних дахів.

Сфера застосування та монтажні вузли

• Прокладання та фіксація контурів покрівельної сітки пасивного блискавкозахисту на пласких дахах житлових, комерційних, логістичних та промислових комплексів.

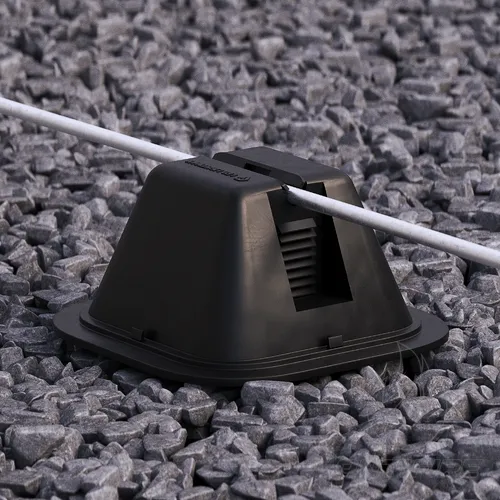

• Монтаж ліній токовідводів на плоских покрівлях із покриттям із ПВХ/ТПО-мембран, євроруберойду (наплавлюваних матеріалів) або на баластних (гравійних) дахах.
• Формування рівномірної геометричної траси провідника з фіксованим кроком для запобігання провисанням та вібраціям від вітру.

Головні переваги

• Гравітаційна стабільність (вага 1 кг ±10%): Оптимальна маса та широка площа контакту підошви тримача з поверхнею даху гарантують високу стійкість до зсування під дією вітрових навантажень та сезонних температурних коливань провідника.

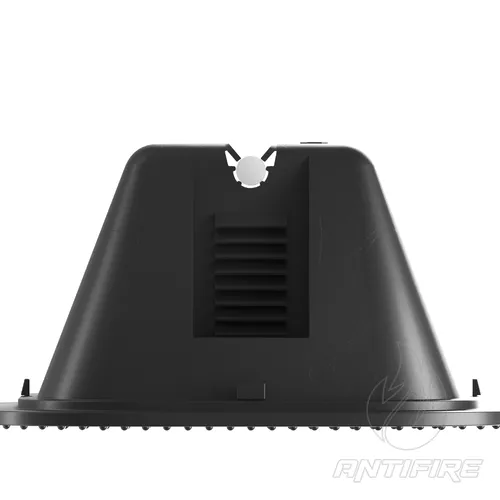

• Суцільний надійний фіксатор: Інтегрована у верхню частину корпусу полімерна защіпка забезпечує швидке безболтове фіксування круглого дроту Ø8 мм уздовж усього тримача, значно прискорюючи швидкість серійного монтажу системи.
• Тривала стійкість до ультрафіолету та морозів: Пластиковий корпус виготовлений зі стабілізованого полімеру, який не вигорає на сонці, не тріскається під дією прямих УФ-променів та витримує екстремальні зимові температурні цикли України.

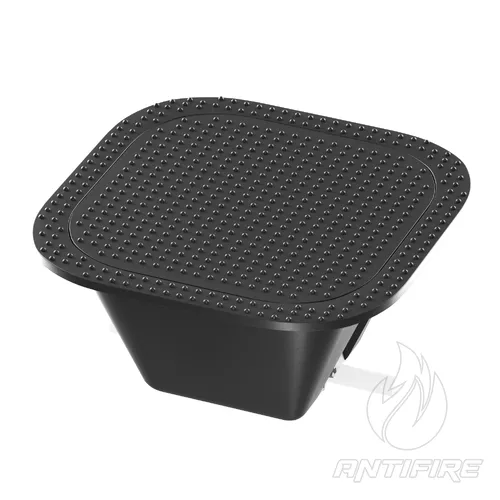

• Повна безпека для покрівлі: Гладка пластикова основа виключає ризик продавлювання чи протирання мембрани, рівномірно розподіляючи статичне навантаження на покрівельний пиріг.

Крос-коди та назви аналогів у суміжних каталогах

Для зручності проєктування та підбору специфікацій, даний товар є повним технічним аналогом (взаємозамінним компонентом) для наступних артикулів:

• Н-303 (Тримач дроту пластиковий для плоского даху)
• 72630 (Тримач прута DR8 покрівельний TOPFIX)
• 72640 (Тримач прута DR8 покрівельний ZEN)
• 3PL / 02 030 (Тримач пластиковий для плоского даху з бетоном)
• ND2110 (Круглий пластиковий тримач дроту d10мм з бетоном)
• ND2114.1 (Пластиковий тримач дроту d8мм з бетоном)
• 5218700 / 165 MBG-8-10 (Тримач провідника OBO Bettermann для плоского даху)

Відповідність національним нормам та стандартам

• ДСТУ EN IEC 62561-4:2019 Повна відповідність національним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників.
• ISO 9001:2015 Продукт виготовлено на підприємстві, що сертифіковане за міжнародними системами менеджменту якості виробничих процесів.

Рекомендації щодо проєктування та монтажу

При проєктуванні та монтажі покрівельних сіток пасивного блискавкозахисту згідно з вимогами ДСТУ EN 62305, розрахунковий крок встановлення баластних тримачів на плоскій поверхні становить від 0.7 до 1.0 метра (як на горизонтальних ділянках, так і при підході до покрівельних кутів). На великих відкритих площах покрівель великих логістичних центрів рекомендується витримувати лінійність траси, розмотуючи дріт Ø8 мм (оцинкований, алюмінієвий або мідний) за допомогою роликових правильних верстатів перед його замиканням у фіксатори.

Для додаткового захисту та надійності гідроізоляції на ПВХ-мембранах у місцях з високим ризиком механічного тертя (через температурне розширення металу дроту) під підошву тримача Pyramida рекомендується підкладати додаткові невеликі технологічні клапті мембранного матеріалу або спеціальні підкладкові полімерні килимки.
