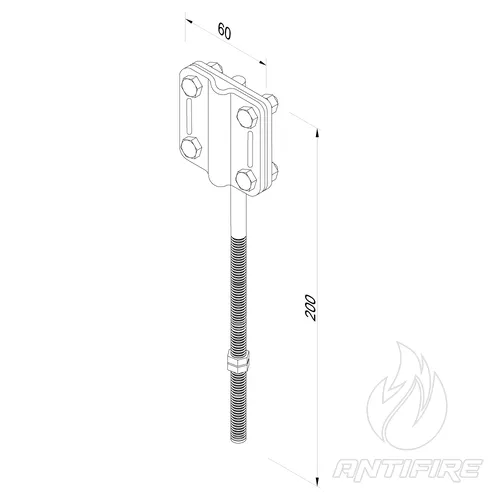

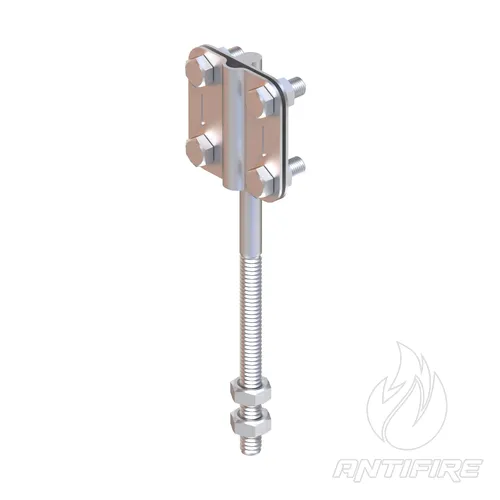

З'єднувач натяжний - 334033, Leo Lightman

Опис та призначення

Посилений натяжний фасадний з'єднувач серії (Ni) з метизами StZn від бренда LEO LIGHTMAN — це спеціалізований силовий елемент кріплення, призначений для капітальної фіксації, анкерного зачеплення та лінійного натягування струмовідводного круглого дроту (катанки) або сталевого заземлювального троса вздовж вертикальних та горизонтальних стін будівель.

Корпус з'єднувача повністю виготовлений із високоякісної аустенітної нержавіючої сталі (Ni), що гарантує абсолютну механічну міцність вузла, стійкість до міжкристалічної корозії та хімічної агресії атмосфери. Конструкція розрахована на екстремальні зусилля розтягування та утримання протяжних повітряних чи фасадних ліній завдовжки до 30 метрів включно на одному технологічному прольоті. Затискний інтерфейс виконаний у вигляді потужної накладної пластини, яка жорстко блокує провідник за допомогою 4 стяжних болтів із міцної сталі, обробленої методом гарячого цинкування (StZn). Чотириболтова архітектура рівномірно розподіляє колосальний механічний тиск на великій площі контакту, повністю виключаючи вислизання, послаблення або обрив натягнутої траси при шквальних вітрах, обледенінні чи вібродинамічних коливаннях будівлі.

Сфера застосування та інженерне призначення виробу

• Кінцева або проміжна капітальна фіксація та силове натягування фасадних вертикальних спусків (струмовідводів) із круглого металевого дроту або троса на промислових об'єктах, логістичних центрах, житлових висотках та цивільних спорудах.
• Влаштування протяжних натяжних ліній контуру зовнішнього пасивного блискавкозахисту вздовж глухих стін, де великий крок встановлення проміжних тримачів вимагає ідеального натягу для ліквідації небезпечного провисання траси.
• Комплектація відповідальних проектних вузлів та анкерних точок розгалуження систем захисного заземлення та блискавковідводів згідно з вимогами ДСТУ EN 62305.

Головні інженерні та експлуатаційні переваги

• Колосальний радіус дії (Прольоти до 30 м): Надвисока жорсткість нержавіючого корпусу дозволяє створювати наднатягнуті прямолінійні траси великої протяжності. Це суттєво зменшує загальну кількість проміжних фасадних кріплень і спрощує загальну архітектуру системи.
• Безкомпромісна 4-болтова фіксація: На відміну від стандартних двоболтових клем, чотири посилені метизи гарячого цинкування створюють максимальну площу защемлення. Металевий трос або дріт фіксується «намертво», повністю нівелюючи ризик просідання або зриву лінії під вагою криги чи снігу.
• Преміальна довговічність на фасаді (Нержавіюча сталь Ni): Нержавіюче несівне тіло тримача має експлуатаційний ресурс понад 50 років. Воно стійке до прямої вологи, ультрафіолетового випромінювання та кислотного смогу, повністю виключаючи появу рудих іржавих патьоків на оздобленні стін будівель.
• Оптимальна гальванічна сумісність: Нержавіюча сталь (Ni) корпусу та гарячеоцинковані (StZn) метизи є хімічно стабільними матеріалами, що дозволяє затискати у вузол провідники з алюмінію (Al), оцинкованої або нержавіючої сталі без ризику виникнення руйнівних корозійних гальванічних пар.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та технологія монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту будівель відповідно до нормативів ДСТУ EN 62305, натяжна система розглядається як високоефективний метод прокладання струмовідводів на великих промислових об'єктах, де пряме серійне забивання сотень проміжних тримачів є економічно або конструктивно недоцільним. Натяжний вузол артикулу 334033 забезпечує бездоганну геометрію ліній уздовж усього фасаду.

Порядок виконання монтажних робіт на об'єкті:

1. Анкерування основи: На стіні будівлі (на початку та в кінці майбутнього 30-метрового прольоту магістралі) встановлюються потужні силові фасадні кронштейни-анкери з рим-болтами або гаками (купуються окремо, залежно від матеріалу стіни — бетон, цегла, металоконструкція).
2. Монтаж натяжного вузла: Нержавіючий з'єднувач 334033 за допомогою свого монтажного вулка чи зачепу фіксується на анкерній точці стіни. На протилежному кінці прольоту монтується аналогічний пристрій або гвинтовий талреп (натягувач).
3. Заведення та фіксація провідника: Круглий дріт (Ø8 мм) або сталевий трос пропускається крізь відкриті пластини з'єднувача. За допомогою ручного або гідравлічного лебідкового інструменту лінія натягується вздовж фасаду до досягнення ідеальної прямої без провисань.
4. Капітальне блокування: Після виходу на необхідне інженерне зусилля натягу, 4 стяжні гарячеоцинковані болти М8/М10 з'єднувача рівномірно затягуються хрест-навхрест за допомогою динамометричного ключа. Після повного затискання лебідка демонтується — лінія переходить на автономне утримання 4-болтовим блоком.
5. Проміжний контроль: Незважаючи на жорсткий натяг, уздовж 30-метрової фасадної лінії згідно з ДСТУ рекомендується встановити легкі підтримувальні проміжні пластикові або металеві напрямні тримачі з кроком 1.5–2.0 метра для гасіння паразитних вітрових резонансів та вібрацій провідника.
