Бойок натяжний L400 - 334011, Leo Lightman
Опис та призначення

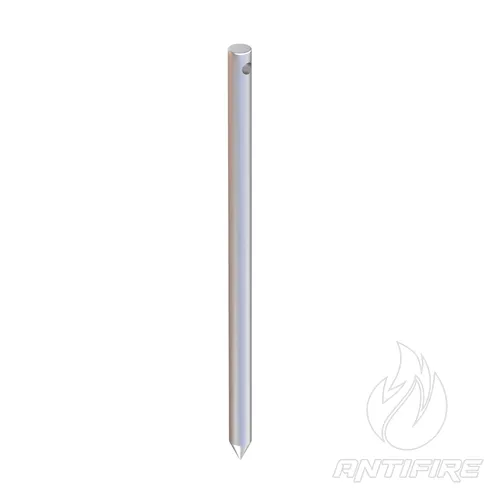

Посилений забивний фасадний натяжний бойок серії L400 (Ni) від бренда LEO LIGHTMAN — це анкерний кріпильний елемент підвищеної міцності, призначений для жорсткої фіксації, анкерного зачеплення та лінійного натягування струмовідвідного круглого дроту чи сталевого заземлювального троса вздовж стін будівлі.
Виріб повністю виготовлений із високоякісної аустенітної нержавіючої сталі (Ni / Stainless Steel), що гарантує абсолютну механічну міцність конструкції та бездоганну стійкість до міжкристалітної корозії, агресивного хімічного впливу атмосфери та кислотних опадів. Збільшена довжина бойка 400 мм (L400) розроблена спеціально для фасадів, що мають значний шар зовнішнього утеплювача (пінополістирол, мінеральна вата) та декоративного оздоблення. Вона дозволяє пройти крізь термоізоляцію і надійно заглибити забивне ядро безпосередньо в міцну несівну стіну (бетон, повнотілу цегла). Силова конструкція бойка розрахована на утримання екстремальних навантажень розтягування протяжних ліній струмовідводів завдовжки до 30 метрів включно на одному технологічному прольоті, повністю запобігаючи деформації чи вириванню анкерного вузла.
Сфера застосування та інженерне призначення виробу
- Створення кінцевих або проміжних анкерних точок високої жорсткості для натягування вертикальних або горизонтальних ліній струмовідводів (дроту Ø8 мм або сталевого троса) на промислових, комерційних та цивільних об'єктах.
- Влаштування прямолінійних протяжних магістралей зовнішнього пасивного блискавкозахисту вздовж великих площ фасадів будівель згідно з вимогами стандарту ДСТУ EN 62305.
- Надійний монтаж кріплень на стінах із товстим шаром фасадного утеплення (до 200–250 мм) із гарантованим зачепленням за несівну конструкцію будівлі.
Головні інженерні та експлуатаційні переваги
- Глибока анкеровка крізь утеплювач (L400 мм): Довжина 40 см дозволяє надійно змонтувати натяжну систему на сучасних енергоефективних будівлях. Бойок надійно забивається в тверду стіну, залишаючи достатній технологічний виніс для обходу водостічних систем та елементів декору.
- Виняткова механічна стійкість: Натяжний бойок витримує постійні високі навантаження на зріз та вирив. Це гарантує, що лінія провідника залишатиметься ідеально натягнутою без провисань навіть під впливом сильного штормового вітру, обледеніння чи сповзання снігу з покрівлі.
- Преміальна довговічність (100% Stainless Steel): Використання легованої нержавіючої сталі (Ni) забезпечує експлуатаційний ресурс вузла понад 50 років. Виріб повністю інертний, не іржавіє від постійної сирості та не залишає брудних рудих підтікань на сучасних естетичних фасадах будівель.
- Хімічна нейтральність та гальванічна безпека: Нержавіюча сталь корпусу не створює руйнівних електрохімічних пар при прямому механічному контакті з натяжними провідниками або тросами з алюмінію (Al) та оцинкованої сталі (StZn).
Відповідність національним нормам та стандартам
| Стандарт / Норматив | Сфера регулювання та відповідність інженерного виробу |
|---|---|
| ДСТУ EN IEC 62561-1:2019 | Повна відповідність жорстким державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 1. Вимоги до з'єднувальних та натяжних елементів щодо механічної міцності, стійкості до імпульсних струмів блискавки та корозійної тривкості на відкритому повітрі. |
| ДСТУ EN 62305 | Забезпечує капітальне, стабільно натягнуте положення фасадних ліній струмовідводів, повністю виключаючи небезпечне зближення, коливання або торкання магістралі до стін чи горючих матеріалів оздоблення. |
Рекомендації щодо проєктування та технологія монтажу
При проєктуванні зовнішнього пасивного блискавкозахисту будівель відповідно до нормативів ДСТУ EN 62305, натяжні системи є найефективнішим інженерним методом прокладання струмовідводів на протяжних стінах промислових об'єктів. Застосування бойка довжиною 400 мм дозволяє розгорнути систему наджорсткого лінійного натягу на стінах із будь-яким типом сучасного теплоізоляційного «пирога».
Порядок виконання монтажних робіт на об'єкті:
- Розмітка та свердління: На протилежних кінцях майбутньої 30-метрової натяжної лінії на фасаді намічаються точки встановлення анкерних бойків. У несівній стіні (крізь шар утеплювача) за допомогою перфоратора та подовженого бура висвердлюється монтажний отвір відповідного діаметра та глибини.
- Монтаж (Забивання) бойка: Нержавіючий бойок L400 заводиться в підготовлений отвір. За допомогою спеціальної оправки або молотка бойок плавно та міцно забивається в несівний масив стіни (цеглу/бетон), забезпечуючи максимальну силу розпирального механічного зачеплення.
- Герметизація точки проходу: Для збереження теплоізоляційних та гідроізоляційних властивостей фасаду, місце проходження круглого стрижня бойка крізь фінішну штукатурку утеплювача обов'язково ущільнюється та закривається високоякісним силіконовим чи поліуретановим фасадним герметиком під колір стіни.
- Заведення та натягування провідника: До виступаючої частини нержавіючого бойка приєднується натяжний затискач (наприклад, чотирьохболтовий з'єднувач артикулу 334033) або талреп. Круглий дріт Ø8 мм або плетений трос натягується вздовж стіни за допомогою ручної лебідки до виходу на проектне зусилля, після чого метизи затискача капітально контрують.
- Встановлення підтримувальних тримачів: Для виключення паразитних вітрових резонансів та розгойдування провідника, вздовж натягнутої 30-метрової лінії рекомендується додатково встановити легкі проміжні підтримувальні фасадні тримачі з кроком 1.5–2.0 метра.
| Артикул | 334011 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Бойок натяжний посилений забивний (фасадний анкер) |

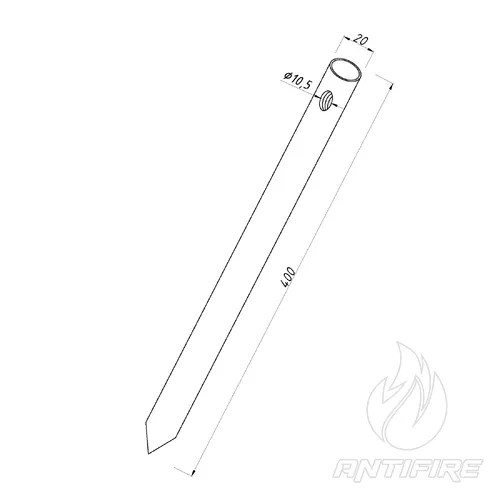

| Загальна довжина (L) | 400 мм (L400) |
| Максимальний проліт натяжки | До 30 метрів на одну пару робочих точок |
| Тип сумісного провідника | Круглий металевий дріт (катанка), плетений сталевий трос або канат |
| Матеріал виконання виробу | Високоякісна нержавіюча сталь (аустенітна серія Ni / Niro) |
| Тип сумісних несівних основ | Важкий бетон, залізобетонні панелі, повнотіла силікатна чи керамічна цегла |
| Категорія сайту | Комплектуючі для блискавкозахисту / Натяжні системи та з'єднувачі дроту |
