Тримач ізоляційної штанги до стіни - 330011, Leo Lightman

Опис та призначення

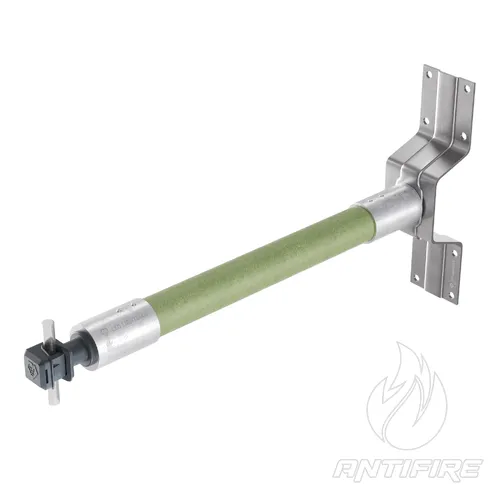

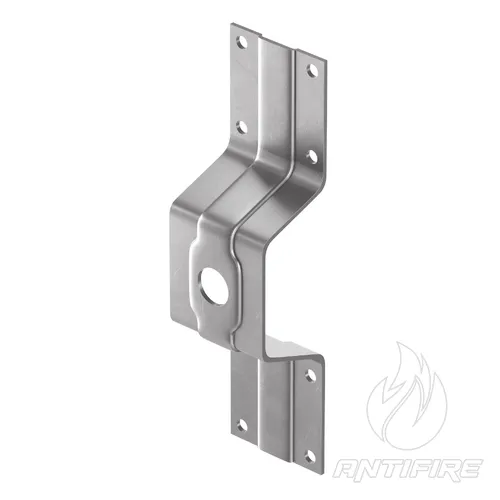

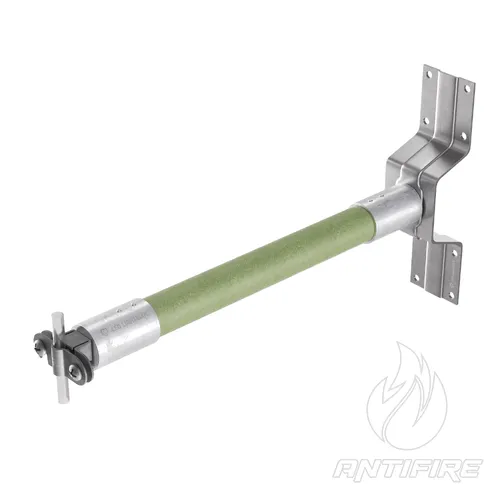

Нержавіючий фасадний тримач ізоляційної штанги з метизами А2 від бренда LEO LIGHTMAN — це спеціалізований силівий елемент кріплення, призначений для жорсткої та надійної фіксації діелектричних (склопластикових) ізоляційних штанг до вертикальних стін будівель та інженерних споруд. Виріб є базовим компонентом при проектуванні та монтажі систем щоглового ізольованого блискавкозахисту.

Тримач повністю виготовлений із високоякісної нержавіючої сталі (Ni), що гарантує абсолютну стійкість до атмосферної корозії, механічну міцність під дією екстремальних вітрових навантажень та тривалий термін служби вузла. До комплекту виробу входить масивний монтажний болт М16 класу А2 (нержавіюча сталь), який забезпечує капітальне нарізне сполучення зі штангою та виключає будь-який люфт конструкції. Основна інженерна функція цього вузла — утримання ізоляційних штанг, які виносять блискавкоприймачі або струмовідводи на безпечну нормативну роздільну (ізоляційну) відстань від об'єкта, що захищається, запобігаючи небезпечному іскрінню або пробою струму блискавки на несівні стіни.

Сфера застосування та монтажні вузли

• Монтаж систем ізольованого блискавкозахисту на промислових, комерційних та цивільних об'єктах, де прямий контакт струмовідводу зі стіною або дахом є неприпустимим.
• Жорстка фіксація склопластикових діелектричних штанг (GRP), які утримують шпилі блискавкоприймачів або ізольовані кабелі (наприклад, типу HVI) на віднесенні від захищуваного обладнання (газові заправки, вентиляційні канали, дахові котельні, сонячні електростанції).
• Комплектація посилених проектних вузлів із високими вимогами до корозійної стійкості кріплень та механічної жорсткості виносних конструкцій.

Головні переваги

• Забезпечення нормативної роздільної відстані: Тримач дозволяє побудувати надійний повітряний діелектричний зазор між гарячим провідником та будівлею, повністю нівелюючи ризик виникнення вторинних проявів блискавки (іскріння, наведені потенціали).
• Силове нарізне кріплення М16: Потужний болт М16 гарантує надвисоку міцність з'єднання тримача з ізоляційною штангою. Це унеможливлює розхитування чи зріз кріплення під дією сильних вібродинамічних, вітрових та ожеледних навантажень.
• 100% нержавіюча сталь (Niro / А2): Використання нержавіючого металу запобігає розвитку міжкристалітної корозії та утворенню іржавих слідів на фасаді будівлі, забезпечуючи стабільність кріплення на строк понад 50 років.
• Продумана монтажна база: Конструкція тримача має широку площу прилягання до стіни, що дозволяє рівномірно розподілити механічне навантаження на несівну основу (цегла, бетон, залізобетонні панелі).

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього ізольованого блискавкозахисту згідно з вимогами стандарту ДСТУ EN 62305, точний розрахунок необхідної довжини штанги та кроку встановлення тримачів виконується на основі визначення роздільної відстані ($s$). На практиці, для забезпечення жорсткості виносних склопластикових штанг великої довжини, крок між настінними тримачами рекомендується витримувати в межах 0.5–0.8 метра, щоб повністю ліквідувати ризик критичного згинання або вібраційного резонансу конструкції від вітру.

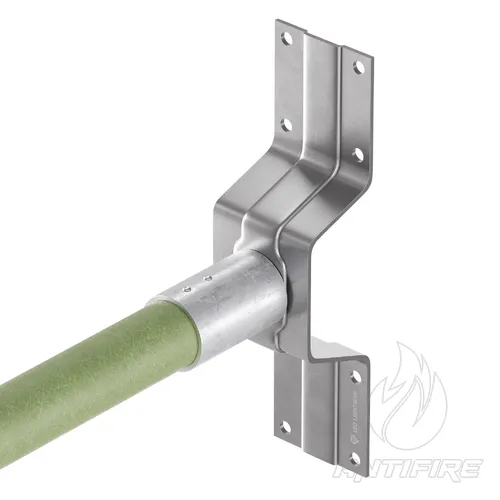

Особливості монтажу: Базова пластина тримача кріпиться до стіни за допомогою силових анкерів або дюбелів відповідного типу (залежно від матеріалу стіни — повнотіла цегла, бетон чи металоконструкції). Після капітальної фіксації тримача на стіні, ізоляційна штанга поєднується з монтажним отвором і жорстко затискається комплектним нержавіючим болтом М16. Усі роботи мають проводитися відповідно до вимог правил охорони праці під час виконання робіт на висоті та монтажу електроустановок.
