Ізоляційна штанга L1000 з Fix - 324039, Leo Lightman

Опис та призначення

Діелектрична виносна ізоляційна штанга серії Fix L1000 (Al/Gfk) з метизами А2 від бренда LEO LIGHTMAN — це професійний захисний та тримальний інженерний компонент преміумкласу, призначений для забезпечення та суворого дотримання збільшеної безпечної ізоляційної відстані (розрахункового повітряного інтервалу «s») між елементами зовнішньої системи блискавкозахисту та струмопровідними даховими конструкціями, комунікаціями чи обладнанням.

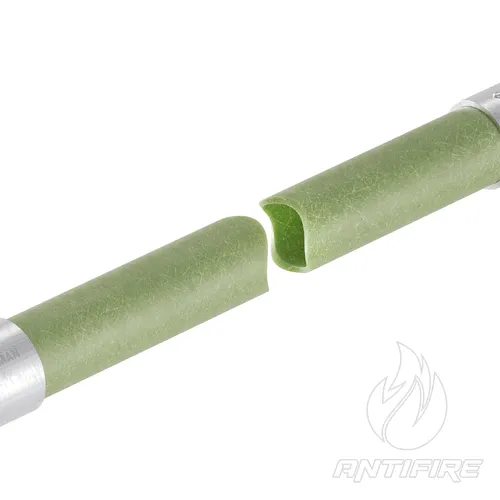

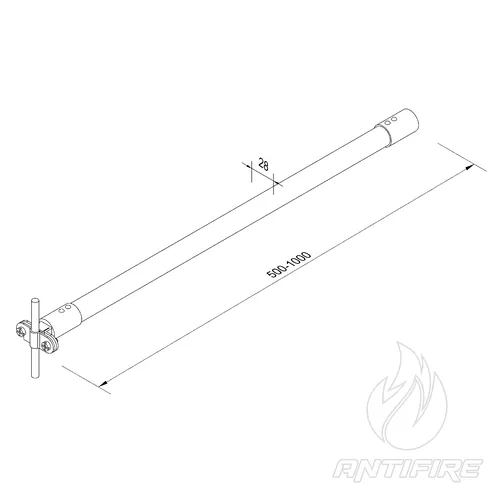

Основою конструкції штанги збільшеної довжини 1000 мм (1 метр) є високоміцна діелектрична трубка зі склопластику (Gfk / Glass-fiber reinforced plastic), що має виняткові електроізоляційні властивості, високу стійкість до ультрафіолетового (УФ) випромінювання, атмосферної вологи та температурного старіння. На кінцях штанги запресовані прецизійні алюмінієві наконечники (Al) з внутрішньою метричною різьбою під гвинти М8/M16, що гарантує легкість збирання та високу міцність різьбових з'єднань на зріз. Модель L1000 спеціально розроблена для масштабних та відповідальних покрівельних вузлів, де необхідно створити значний виніс провідника для безпечного обходу габаритного інженерного обладнання. Виріб постачається в розширеній готовій комплектації з фірмовим металевим затискачем-пластиною серії Fix, адаптованим для жорсткого защемлення як круглого дроту сітки Ø8 мм, так і вертикальних шпилів/блискавкоприймачів Ø16 мм.

Сфера застосування та інженерна роль виробу

• Забезпечення надійного ізольованого віддалення струмовідводів блискавкозахисної сітки від великогабаритного металевого дахового обладнання: промислових чиллерів, виносних блоків систем кондиціонування, розгалужених вентиляційних каналів, сонячних електростанцій (геліосистем), труб котелень, високих телекомунікаційних щогл, антен та камер спостереження.
• Монтаж елементів систем пасивного блискавкозахисту за методом розділеного (ізольованого) струмовідводу згідно з вимогами стандарту ДСТУ EN 62305-3, коли пряме механічне приєднання блискавкозахисного контуру до несівних конструкцій об'єкта є недопустимим через ризик пробою чи виникнення іскріння.
• Комплектація посилених покрівельних виносних вузлів із високими вимогами до вітрової жорсткості, стійкості до ожеледиці та електричної міцності ізоляції.

Головні інженерні та експлуатаційні переваги

• Гарантований захист від пробою (Матеріал Gfk): Склопластикова основа штанги є абсолютним діелектриком. Вона повністю унеможливлює перетікання імпульсного струму блискавки та наведення небезпечних перенапруг на металеві корпуси вентиляційних та кліматичних систем будівлі.
• Збільшений безпечний виніс (1000 мм): Довжина 1 метр дозволяє інженерам і монтажникам упевнено витримувати нормативний повітряний проміжок «s» навіть при захисті значних за площею або нестандартних архітектурних та технологічних об'єктів на покрівлі.
• Універсальний затискач Fix у комплекті: Спеціальна двофункціональна притискна пластина Fix дозволяє надійно та без люфтів зафіксувати як стандартний катанний дріт сітки Ø8 мм, так і жорсткий стрижень блискавкоприймача калібру Ø16 мм за допомогою всього одного нержавіючого болта М8.
• Абсолютна атмосферна тривкість (100% Niro/Al/Gfk): Комбінація УФ-стабілізованого склопластику, алюмінієвих наконечників та гвинтів із нержавіючої сталі класу А2 повністю виключає появу корозії та іржі. Вузол не втрачає механічної міцності протягом десятиліть і не залишає брудних патьоків на даху (термін служби понад 40 років).
• Оптимальний баланс ваги та міцності: Завдяки використанню алюмінію та композиту штанга має мінімальну власну вагу при високій стійкості до згину, що спрощує проведення висотних робіт та зменшує навантаження на несівні покрівельні кронштейни.

Склад комплекту постачання (Специфікація)

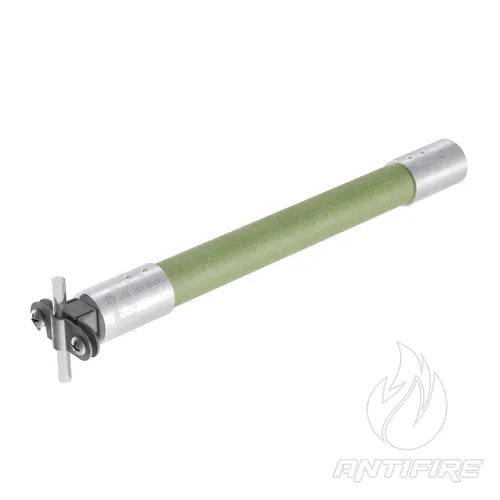

• Склопластикова ізоляційна штанга L1000 з алюмінієвими наконечниками — 1 шт.
• Металевий двосторонній притискний затискач серії Fix під дріт Ø8 мм та стрижень Ø16 мм — 1 шт.
• Силовий гвинт (болт) М8 з нержавіючої сталі А2 для капітального прикручування затискача до наконечника штанги — 1 шт.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та технологія монтажу

При проєктуванні зовнішнього ізольованого блискавкозахисту відповідно до нормативів ДСТУ EN 62305, безпечна відстань «s» розраховується інженером для кожного конкретного вузла покрівлі. Довжина штанги 1000 мм дозволяє впевнено витримати необхідний повітряний чи твердий ізоляційний проміжок на ділянках із підвищеними вимогами до безпечного відділення від габаритних інженерних систем.

Порядок збирання та виконання монтажних робіт:

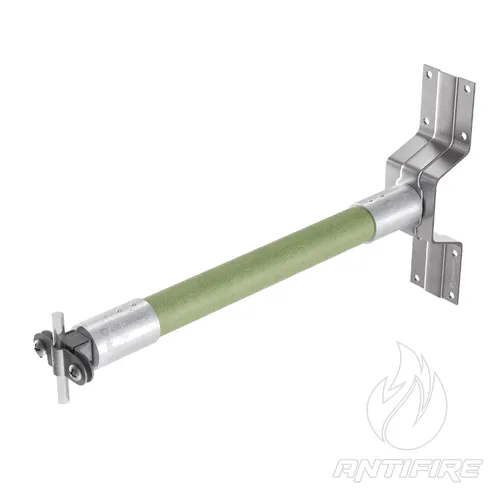

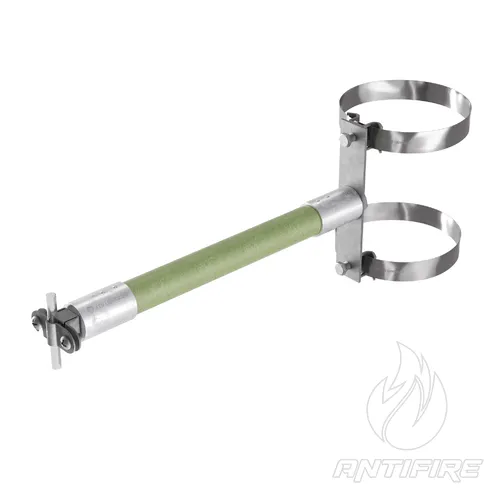

1. Фіксація основи штанги: Задня частина ізоляційної штанги прикручується до несівних конструкцій даху, стіни, рами обладнання або спеціального бетонного утяжеленого блоку-основи LEO LIGHTMAN за допомогою внутрішнього різьбового з'єднання М16 чи відповідного адаптера-кронштейна (замовляється окремо, залежно від типу поверхні). З огляду на метрову довжину штанги, особливу увагу слід приділити жорсткості опорного кронштейна.

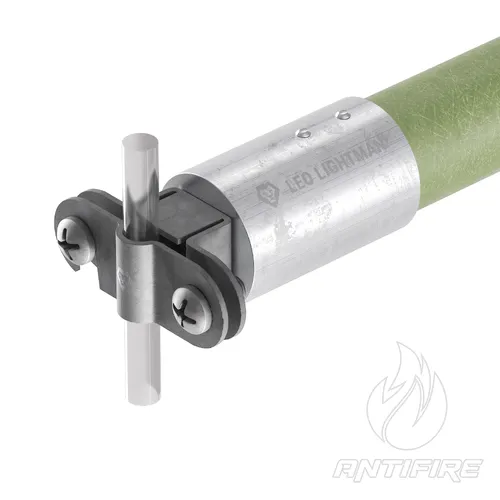

2. Збирання затискного вузла: Оригінальна пластина затискача Fix прикладається до переднього алюмінієвого наконечника штанги та надійно прикручується комплектним нержавіючим болтом М8 з високим зусиллям затяжки.
3. Фіксація та прокладання провідника: Попередньо вирівняний круглий токовідвідний дріт покрівельної сітки (алюмінієвий або оцинкований Ø8 мм) або стрижень блискавкоприймача Ø16 мм заводиться у відповідні профільовані канавки затискача Fix та міцно блокується гвинтом. Штанга повинна стояти строго перпендикулярно до провідника, забезпечуючи жорстку просторову фіксацію магістралі без провисань.
4. Контроль металевої сумісності: Завдяки використанню нейтральних алюмінієвих наконечників та нержавіючих метизів А2, у зоні контакту із затискачем Fix можна без обмежень фіксувати провідники з будь-яких матеріалів (алюміній Al, гарячий цинк StZn або нержавіюча сталь Ni), оскільки виникнення руйнівних гальванічних пар повністю виключено.
