Тримач фальцевий Max з Clip - 316041, Leo Lightman

Опис та призначення

Посилений фальцевий тримач серії Max з Clip (StZn/Pa) з метизами А2 від бренда LEO LIGHTMAN — це професійний комбінований елемент блискавкозахисного контуру, призначений для швидкісного та надійного кріплення круглого токовідвідного дроту або пласкої заземлювальної смуги на стоячих фальцевих швах металевих покрівель, а також на несівних конструкціях завтовшки від 22 до 34 мм.

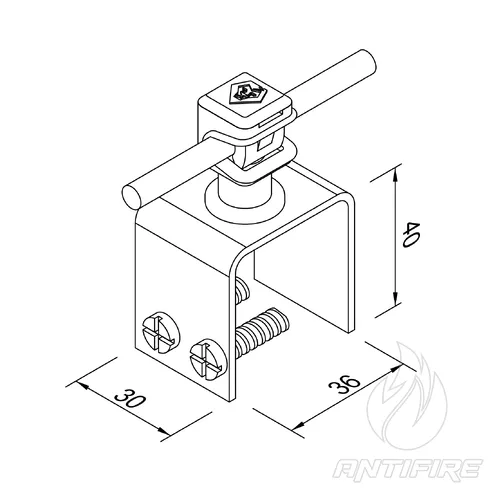

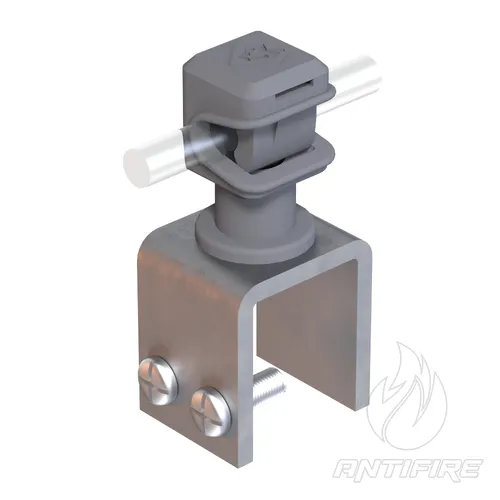

Конструкція виробу складається з посилених обтискних пластин, виготовлених зі сталі гарячого цинкування (StZn), та інтегрованого швидкомонтажного полімерного фіксатора серії Clip з ударостійкого, ультрафіолето- та морозостійкого поліаміду (Pa). Стяжний вузол укомплектований метизами з нержавіючої сталі класу А2. Поєднання цих матеріалів дозволяє виконувати монтаж траси блискавкозахисту без складного позиціювання: металева основа жорстко затискає фальцевий шов без наскрізного свердління покрівлі, а поліамідний кліпс забезпечує миттєву безболтову фіксацію провідника легким натисканням.

Сфера застосування та монтажні вузли

• Швидкісне розгортання та фіксація контурів блискавковловлювальних сіток на покрівлях із класичним стоячим подвійним або одинарним фальцем.
• Кріплення елементів систем блискавкозахисту та заземлення до масивних металевих профілів, кутників, швелерів або кронштейнів обладнання з товщиною стінки 22–34 мм.
• Формування естетичних та рівних ліній струмовідводів як вздовж, так і впоперек напрямку фальцевого шва покрівлі.

Головні переваги

• Миттєвий монтаж провідника (система Clip): Поліамідний фіксатор дозволяє замикати дріт або смугу в один клік. Це суттєво скорочує трудовитрати та час перебування монтажників на висоті, усуваючи потребу закручувати болти на кожному проміжному тримачі.
• Посилена серія Max для високих навантажень: Металеві елементи розраховані на суворі кліматичні умови України та витримують механічні зусилля, що виникають під час сповзання снігових мас та намерзання криги.
• Повна герметичність даху: Лещатний тип фіксації затискача на фальцевому шві унеможливлює наскрізне пошкодження або свердління листового металу, повністю зберігаючи первинну гідроізоляцію покрівельного покриття.
• Електрохімічна безпека та стійкість до корозії: Використання гарячого цинкування, нержавіючих метизів А2 та діелектричного поліаміду повністю виключає появу гальванічних пар у зоні контакту кріплення з алюмінієвим, оцинкованим чи нержавіючим дротом.

Відповідність національним нормам та стандартам

• ДСТУ EN IEC 62561-4:2019 Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо стійкості до значних механічних зусиль, корозії та кліматичних факторів.
• ISO 9001:2015 Продукт виготовлено на сертифікованому підприємстві з суворим контролем менеджменту якості виробничих процесів.

Рекомендації щодо проєктування та монтажу

При проєктуванні систем пасивного захисту від блискавки для фальцевих дахів згідно з ДСТУ EN 62305, розрахунковий технологічний крок встановлення фальцевих кріплень уздовж швів становить від 0.7 до 1.0 метра. У зонах із підвищеною вітровою активністю (ковзани, кутові зони покрівлі, карнизи) рекомендується ущільнювати крок до 0.5–0.7 м, щоб уникнути деформації ліній та розгойдування сітки під дією поривів вітру.

Особливості монтажу: Затискання металевої бази тримача на фальці будівлі проводиться за допомогою нержавіючих болтів А2. Для збереження нормативного зусилля фіксації та запобігання пошкодженню захисного шару цинку на покрівельних листах, затягування рекомендується контролювати динамометричним ключем. Завдяки високій якості покриття StZn, тримач утворює надійне з'єднання з оцинкованою металочерепицею або листовим залізом, повністю захищаючи покрівельний вузол від розвитку локальної корозії.
