Тримач фальцевий Max з Fix - 316031, Leo Lightman

Опис та призначення

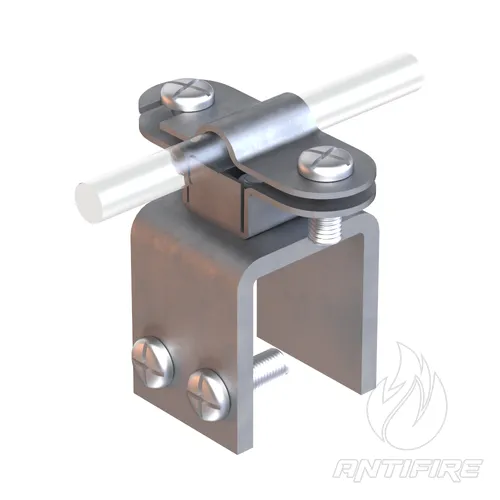

Посилений фальцевий тримач серії Max з Fix (StZn) з метизами А2 від бренда LEO LIGHTMAN — це спеціалізований затискний елемент підвищеної міцності, призначений для жорсткої фіксації провідників блискавкозахисного контуру (круглого дроту або пласкої заземлювальної смуги) на стоячих фальцевих швах металевих покрівель, а також на інших несівних металоконструкціях завтовшки від 22 до 34 мм.

Виріб повністю виготовлений із високоякісної сталі гарячого цинкування (StZn), що забезпечує максимальну механічну стабільність вузла та довговічний захист від корозії. Затискна система Max з Fix укомплектована метизами з нержавіючої сталі класу А2, що запобігає дифузійному заклинюванню різьби під впливом вологи. Продумана інженерна конструкція дозволяє виконувати надійний монтаж без свердління або порушення цілісності покрівельного металу, повністю зберігаючи герметичність фальцевих з'єднань даху.

Сфера застосування та монтажні вузли

• Прокладання та фіксація токовідводів та блискавковловлювальних сіток на покрівлях із класичним стоячим подвійним або одинарним фальцем.
• Кріплення елементів блискавкозахисту до важких металоконструкцій, кутників, швелерів, двотаврів або парапетних кронштейнів із товщиною профілю в діапазоні 22–34 мм.
• Формування надійних точок фіксації провідників як вздовж, так і впоперек напрямку фальцевого шва завдяки поворотному або двопозиційному затискному пазу.

Головні переваги

• Підвищена стабільність та жорсткість вузла: Модифікація Max розроблена для ділянок із високим вітровим та сніговим навантаженням. Посилений профіль пластин запобігає деформації кріплення при сповзанні криги чи снігу зі скатів даху.
• Збереження герметичності покрівлі: Фіксація тримача на фальці виконується виключно за рахунок лещатного обтискання шва болтами, що повністю виключає необхідність наскрізного свердління металочерепиці чи листового заліза.
• Універсальність щодо провідників: Конструкція затискача адаптована для одночасного або роздільного кріплення як круглого катанного дроту (Ø8–10 мм), так і пласкої металевої смуги (шириною до 30–40 мм).
• Нержавіюче кріплення класу А2: Стяжні гвинти з нержавіючої сталі стійкі до динамічних мікроколивів системи та агресивного атмосферного середовища, що полегшує планову ревізію або демонтаж вузла навіть після багаторічної експлуатації.

Відповідність національним нормам та стандартам

• ДСТУ EN IEC 62561-4:2019 Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо стійкості до значних механічних зусиль, корозії та кліматичних факторів.
• ISO 9001:2015 Продукт виготовлено на сертифікованому підприємстві з суворим контролем менеджменту якості виробничих процесів.

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту фальцевих покрівель відповідно до вимог стандарту ДСТУ EN 62305, розрахунковий технологічний крок встановлення фальцевих тримачів уздовж ліній швів становить від 0.7 до 1.0 метра. У зонах підвищеного вітрового навантаження (поблизу ковзанів даху, на кутах та карнизних звисах) рекомендується зменшувати крок до 0.5–0.7 м для забезпечення абсолютної геометричної стабільності контуру сітки.

Особливості монтажу: При затягуванні нержавіючих болтів А2 на фальцевому шві необхідно використовувати динамометричний інструмент для забезпечення нормативного зусилля фіксації, регламентованого виробником. Занадто слабке затягування може призвести до сповзання тримача разом із дротом під вагою снігу, а надмірне — до деформації та потоншення захисного шару металу покрівлі. Завдяки високій якості гарячого цинкування тримач створює надійне електрохімічне з'єднання з оцинкованими покрівельними листами, запобігаючи розвитку локальних осередків іржавіння.
