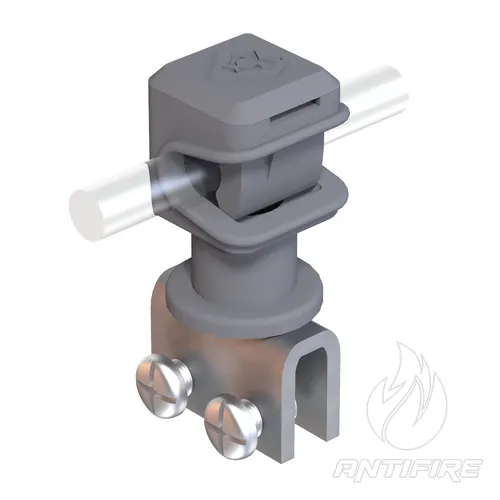

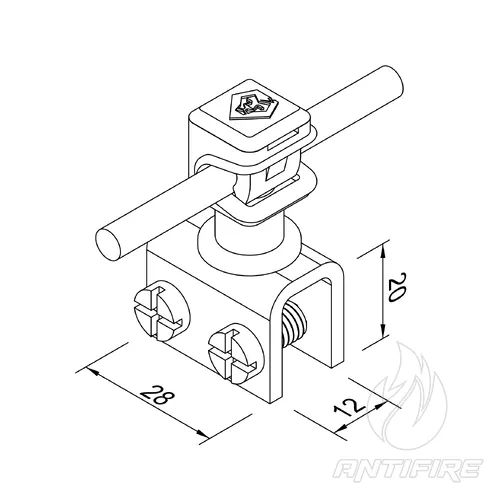

Тримач фальцевий з Clip - 316021, Leo Lightman

Опис та призначення

Фальцевий тримач серії з Clip (StZn/Pa) з метизами А2 від бренда LEO LIGHTMAN — це високоефективний комбінований елемент кріплення, призначений для швидкого та надійного монтажу круглого токовідвідного провідника (дроту) безпосередньо на стоячих фальцевих швах металевих покрівель, а також на інших сумісних металоконструкціях завтовшки до 12 мм.

Конструкція виробу поєднує в собі міцні обтискні пластини зі сталі гарячого цинкування (StZn) та інтегрований безболтовий фіксатор серії Clip, виготовлений зі спеціального ударостійкого, ультрафіолето- та морозостійкого поліаміду (Pa). Стяжний вузол основи укомплектований гвинтами з нержавіючої сталі класу А2. Така інженерна концепція дозволяє суттєво прискорити монтажні роботи: металева база жорстко фіксується на фальці без наскрізного свердління покрівлі, а поліамідна кліпса забезпечує миттєве замикання дроту в один клік, полегшуючи подальший сервісний доступ та ревізію ліній блискавкозахисту.

Сфера застосування та монтажні вузли

• Швидкісне розгортання та фіксація контурів блискавковловлювальних сіток на покрівлях із подійним або одинарним стоячим фальцем.
• Кріплення елементів систем пасивного блискавкозахисту до металевих профілів, кронштейнів, кутників або парапетних кришок із товщиною стінки до 12 мм.
• Формування естетичних та геометрично рівних ліній струмовідводів як вздовж, так і впоперек напрямку фальцевого шва покрівлі.

Головні переваги

• Миттєва фіксація провідника (система Clip): Полімерна кліпса надійно утримує круглий дріт без необхідності закручувати нарізні затискачі на кожній точці кріплення траси. Це суттєво знижує трудовитрати та скорочує час перебування монтажників на висоті.
• Збереження герметичності покрівлі: Фіксація тримача на фальцевому шві здійснюється виключно методом лещатного обтискання болтами. Наскрізне свердління або пошкодження листового металу повністю виключено, що гарантує стовідсотковий захист від протікань.
• Електрохімічна безпека та діелектричні властивості: Завдяки використанню якісного гарячого цинкування, нержавіючих метизів А2 та поліамідного фіксатора, у затискачі повністю унеможливлено появу гальванічних пар у зоні контакту кріплення з алюмінієвим, оцинкованим чи нержавіючим дротом.
• Стійкість до агресивного середовища: Усі матеріали тримача адаптовані до суворих кліматичних умов (різкі перепади температур, сонячна радіація, обмерзання), що гарантує стабільність усього вузла протягом десятиліть експлуатації.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту фальцевих покрівель відповідно до вимог стандарту ДСТУ EN 62305, розрахунковий технологічний крок встановлення фальцевих тримачів уздовж ліній швів становить від 0.7 до 1.0 метра. У зонах підвищеного вітрового навантаження (поблизу ковзанів даху, на кутах та карнизних звисах) крок рекомендується зменшувати до 0.5–0.7 м для забезпечення абсолютної геометричної стабільності контуру сітки.

Особливості монтажу: Затискання металевої бази тримача на фальці будівлі проводиться за допомогою нержавіючих болтів А2. Затягування гвинтів рекомендується контролювати інструментом, щоб забезпечити надійну фіксацію та одночасно уникнути деформації чи надмірного потоншення захисного шару цинку на покрівельних листах. Завдяки високій якості покриття StZn, тримач утворює надійне з'єднання з оцинкованою поверхнею даху, повністю захищаючи покрівельний вузол від розвитку локальної корозії.
