Тримач фальцевий з Fix - 316011, Leo Lightman

Опис та призначення

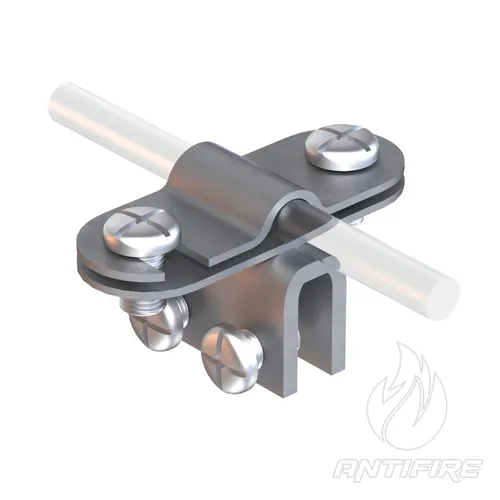

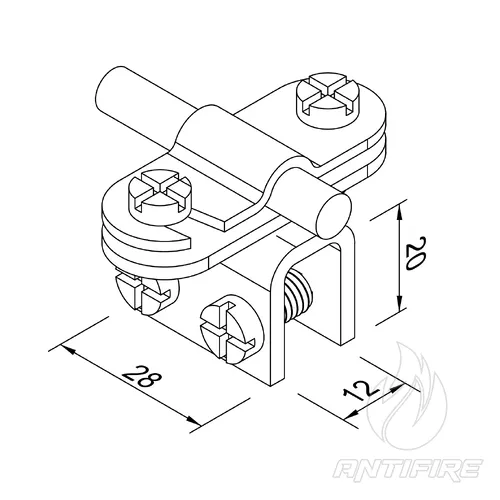

Фальцевий тримач серії з Fix (StZn) з метизами А2 від бренда LEO LIGHTMAN — це надійний кріпильний елемент, призначений для жорсткої фіксації провідників блискавкозахисного контуру (круглого токовідвідного дроту або пласкої заземлювальної смуги) безпосередньо на стоячих фальцевих швах металевих покрівель, а також на інших сумісних металоконструкціях завтовшки до 12 мм.

Виріб повністю виготовлений із високоякісної сталі гарячого цинкування (StZn), що забезпечує тривалу механічну стабільність вузла та високий рівень захисту від атмосферної корозії. Затискна система укомплектована метизами з нержавіючої сталі класу А2, що запобігає дифузійному заклинюванню різьби під впливом вологи. Продумана інженерна конструкція дозволяє виконувати надійний монтаж без свердління або наскрізного пошкодження покрівельного металу, повністю зберігаючи первинну герметичність фальцевих з'єднань даху.

Сфера застосування та монтажні вузли

• Прокладання та механічна фіксація струмовідводів та блискавковловлювальних сіток на покрівлях із класичним стоячим подвійним або одинарним фальцем.
• Кріплення елементів блискавкозахисту до металевих профілів, кутників, кронштейнів або парапетних кришок із товщиною стінки до 12 мм.
• Формування естетичних та геометрично рівних ліній провідника як вздовж, так і впоперек напрямку фальцевого шва.

Головні переваги

• Збереження герметичності покрівлі: Фіксація тримача на фальці здійснюється методом лещатного обтискання шва болтами. Це повністю виключає необхідність наскрізного свердління або пошкодження покрівельного пирога, захищаючи будівлю від протікань.
• Універсальність щодо провідників (вузол Fix): Конструкція затискача адаптована для паралельного або перпендикулярного кріплення як круглого катанного дроту (Ø8–10 мм), так і пласкої металевої смуги (шириною до 30 мм).
• Надійне гаряче цинкування (StZn): Товстий шар захисного цинкового покриття стійкий до агресивного атмосферного впливу опадів, ультрафіолетового випромінювання та сезонних коливань температур, забезпечуючи тривалий термін експлуатації всього вузла.
• Нержавіюче кріплення класу А2: Стяжні гвинти з нержавіючої сталі стійкі до динамічних мікроколивань системи від вітру, що забезпечує легкість проведення планових технічних оглядів системи та стабільність електричного контакту.

Відповідність національним нормам та стандартам

• ДСТУ EN IEC 62561-4:2019 Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо стійкості до механічних зусиль, корозії та кліматичних факторів.
• ISO 9001:2015 Продукт виготовлено на сертифікованому підприємстві з суворим контролем менеджменту якості виробничих процесів.

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту фальцевих покрівель відповідно до вимог стандарту ДСТУ EN 62305, розрахунковий технологічний крок встановлення фальцевих тримачів уздовж ліній швів становить від 0.7 до 1.0 метра. У зонах підвищеного вітового навантаження (поблизу ковзанів даху, на кутах та карнизних звисах) крок рекомендується зменшувати до 0.5–0.7 м для забезпечення абсолютної геометричної стабільності контуру сітки.

Особливості монтажу: При затягуванні нержавіючих болтів А2 на фальцевому шві рекомендується контролювати зусилля фіксації інструментом. Занадто слабке затягування може призвести до сповзання тримача разом із дротом під вагою снігу, а надмірне — до потоншення захисного шару цинку на покрівельних листах. Завдяки високій якості гарячого цинкування, тримач створює надійне гальванічне з'єднання з оцинкованою поверхнею даху, запобігаючи розвитку локальних осередків іржавіння.
