Тримач смуги Fix 40 - 315011, Leo Lightman

Опис та призначення

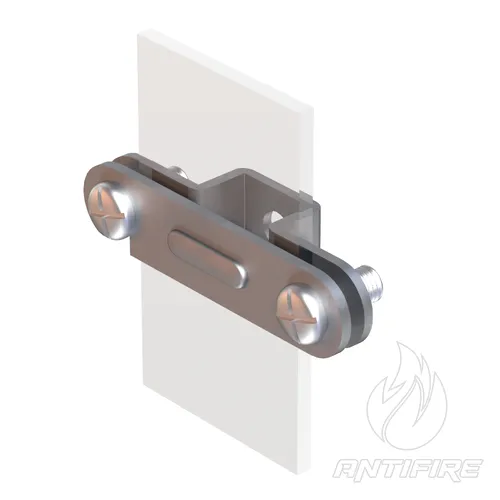

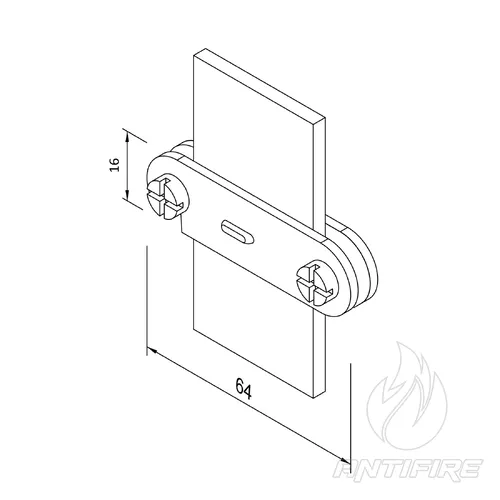

Покрівельно-фасадний тримач серії Fix 40 (StZn) з метизами А2 від бренда LEO LIGHTMAN — це спеціалізований монтажний елемент підвищеної міцності, розроблений для надійної фіксації та капітального утримання пласкої заземлювальної смуги (металевої шини) завширшки до 40 мм у системах зовнішнього блискавкозахисту та захисного заземлення.

Конструкція виробу виготовлена з високоякісної сталі гарячого цинкування (StZn), що гарантує відмінну жорсткість та тривалий захист від корозії в агресивних атмосферних умовах. Стяжний вузол укомплектований металовиробами з нержавіючої сталі класу А2. Головною інженерною перевагою моделі Fix 40 є комбінована система фіксації: спеціальний конструктивний гак дозволяє виконати швидке попереднє позиціонування смуги, а інтегрована в основу внутрішня метрична різьба М8 забезпечує можливість прямого нагвинчування тримача на шпильки, шурупи або покрівельні кронштейни. Це гарантує формування стабільної геометричної траси без ризику провисання чи деформації провідника під дією вагових або снігових навантажень.

Сфера застосування та монтажні вузли

• Прокладання та механічна фіксація сталевої або оцинкованої смуги (розмірами 20х3, 25х4, 30х3, 40х4 мм тощо) вздовж фасадів будівель із цегли, бетону чи газобетону.
• Влаштування магістралей заземлення та ліній струмовідводів по скатних чи пласких покрівлях комерційних, промислових та житлових об'єктів.
• Монтаж елементів контуру блискавкозахисту у місцях підключення до наземних виводів заземлювачів, де використовуються шини шириною до 40 мм.

Головні переваги

• Адаптація під важку смугу (до 40 мм): Посилена геометрія пластини та збільшений габарит затискного вузла розраховані на стабільну роботу з широкими та жорсткими металевими шинами, що застосовуються в промислових системах заземлення.
• Конструкція з гаком для швидкого монтажу: Наявність фіксувального гака суттєво спрощує роботу на висоті: смуга легко зачіпляється за основу тримача і утримується в проектному положенні ще до моменту остаточного затягування нержавіючих болтів.
• Надійне нарізне сполучення М8: Внутрішня різьба М8 в основі тримача дозволяє жорстко та без люфтів нагвинчувати його на двогвинтові сантехнічні шпильки, болти або нарізні штифти фасадних кронштейнів.
• Гаряче цинкування (StZn) та метизи А2: Висока щільність цинкового покриття сталі у поєднанні з нержавіючими гвинтами А2 повністю запобігає дифузійному зварюванню різьби та унеможливлює появу іржавих патьоків на фасаді будівлі протягом усього терміну експлуатації.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішніх контурів заземлення та систем блискавкозахисту будівель відповідно до нормативів ДСТУ EN 62305, рекомендований технологічний крок встановлення тримачів серії Fix 40 на прямих ділянках становить від 0.8 до 1.0 метра. На кутах фасадів, біля технологічних поворотів шини та в зонах з високим вітровим навантаженням крок кріплення доцільно зменшувати до 0.5–0.7 м для забезпечення абсолютної жорсткості контуру.

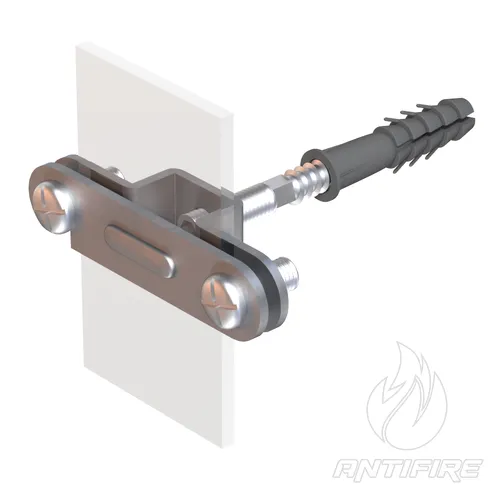

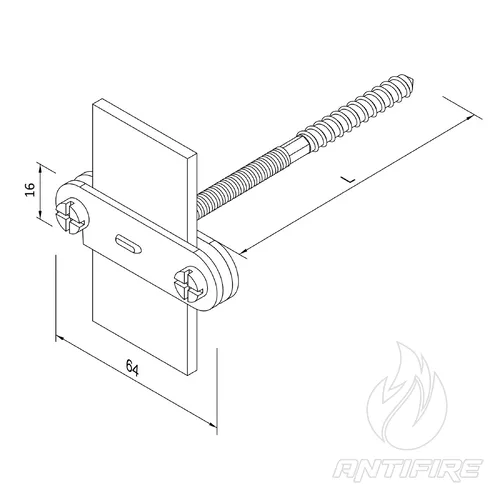

Особливості встановлення: Тримач нагвинчується безпосередньо внутрішньою різьбою М8 на двогвинтову шпильку-шуруп, заздалегідь змонтовану в стіну за допомогою пластикового дюбеля. При монтажі безпосередньо на металеві сендвіч-панелі або профільовані листи покрівлі, фіксацію здійснюють за допомогою гвинтів або покрівельних саморізів через основу, використовуючи спеціальні EPDM-шайби для надійного ущільнення та захисту від проникнення вологи.
