Тримач смуги Fix 30 - 314011, Leo Lightman

Опис та призначення

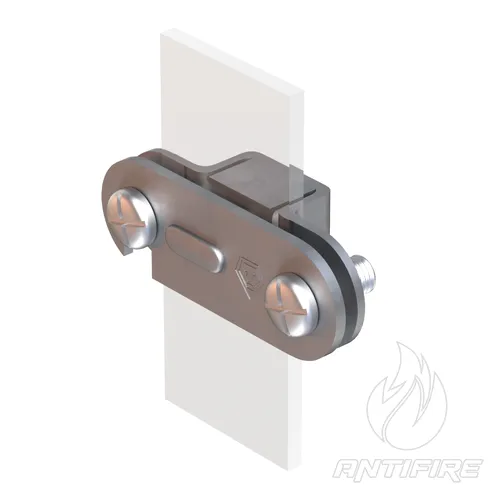

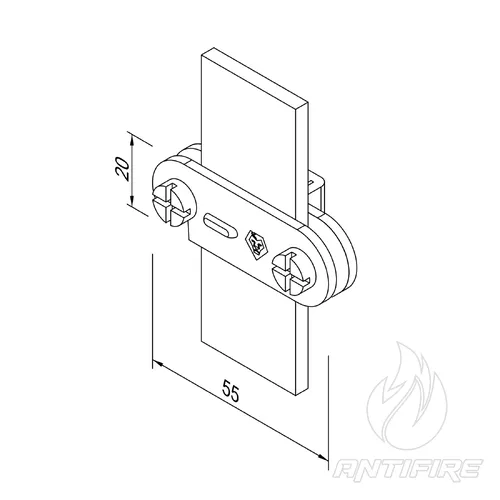

Покрівельно-фасадний тримач серії Fix 30 (StZn) з метизами А2 від бренда LEO LIGHTMAN — це професійний елемент кріплення, призначений для надійної фіксації та стабільного утримання пласкої заземлювальної смуги (металевої шини) завширшки до 30 мм у системах зовнішнього блискавкозахисту, зрівнювання потенціалів та захисного заземлення.

Виріб повністю виготовлений із високоякісної сталі гарячого цинкування (StZn), що забезпечує високу механічну жорсткість вузла та тривалий термін експлуатації в несприятливих атмосферних умовах. Стяжна система пластин реалізована на базі двох болтів М6 із нержавіючої сталі класу А2, що гарантує швидкий монтаж, рівномірне симетричне обтискання шини та повний захист різьбових з'єднань від дифузійного заклинювання під дією вологи. Внутрішня метрична різьба М8, інтегрована в основу тримача, дозволяє жорстко нагвинчувати його на двогвинтові шпильки-шурупи, різьбові штифти або спеціалізовані фасадні кронштейни, що допомагає формувати чітку та естетичну геометричну трасу без провисань провідника.

Сфера застосування та монтажні вузли

• Прокладання та механічна фіксація оцинкованої або сталевої смуги найпопулярніших інженерних типорозмірів (20х3, 25х4, 30х3, 30х4 мм) по фасадах будівель із цегли, бетону, піноблоку або штукатурних систем.
• Влаштування компактних магістралей заземлення та вертикальних струмовідводів (спусків) по скатних або пласких покрівлях промислових, комерційних та житлових об'єктів.
• Монтаж елементів контуру у складі зовнішніх систем блискавкозахисту відповідно до вимог чинних нормативних документів.

Головні переваги

• Оптимальний габарит під стандартну смугу (до 30 мм): Конструкція тримача Fix 30 ідеально адаптована під найбільш затребувані у будівництві шини заземлення. Це дозволяє уникнути зайвої масивності вузла кріплення, забезпечуючи високу естетичність фасадних ліній.
• Надійна двоболтова система обтискання: Фіксація смуги за допомогою двох гвинтів М6 з нержавіючої сталі А2 повністю виключає перекіс, прокручування або люфт провідника в тілі затискача навіть за значних вібраційних та вітрових навантажень.
• Універсальне нарізне сполучення М8: Наявність внутрішньої різьби М8 в основі тримача забезпечує можливість капітальної посадки на сантехнічні шпильки або болти, повністю унеможливлюючи люфти у вузлі кріплення до стіни.
• Капітальний захист від корозії (StZn): Товстий шар гарячого цинкування захищає метал від агресивного впливу опадів і сезонних температурних коливань, запобігаючи руйнуванню кріплення та появі іржавих патьоків на зовнішніх стінах будівлі.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішніх контурів блискавкозахисту та ліній заземлення згідно з нормативами ДСТУ EN 62305, розрахунковий технологічний крок встановлення тримачів серії Fix 30 на вертикальних та горизонтальних ділянках траси становить від 0.8 до 1.0 метра. Дотримання цього інтервалу гарантує відсутність провисання важкої металевої смуги, захищає контур від вібраційного розхитування вітром та запобігає деформації кріплень у зимовий період під вагою снігового покрову.

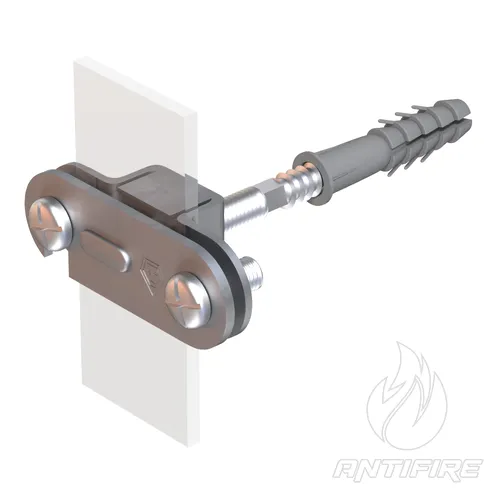

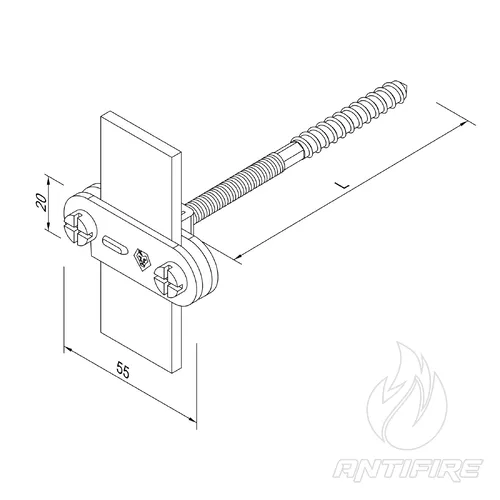

Особливості встановлення: Тримач нагвинчується своєю внутрішньою різьбою М8 безпосередньо на комбіновану двогвинтову шпильку-шуруп (сантехнічний болт), яка попередньо монтується у тверду стінову основу за допомогою відповідного пластикового дюбеля. У разі встановлення тримача безпосередньо на металеві сендвіч-панелі або профільовані листи покрівлі, фіксацію здійснюють гвинтами або саморізами через основу з обов'язковим застосуванням ущільнювальних EPDM-прокладок для забезпечення стовідсоткової гідроізоляції покрівельних вузлів.
