Тримач блискавкоприймача Fix D16 - 312011, Leo Lightman
Опис та призначення

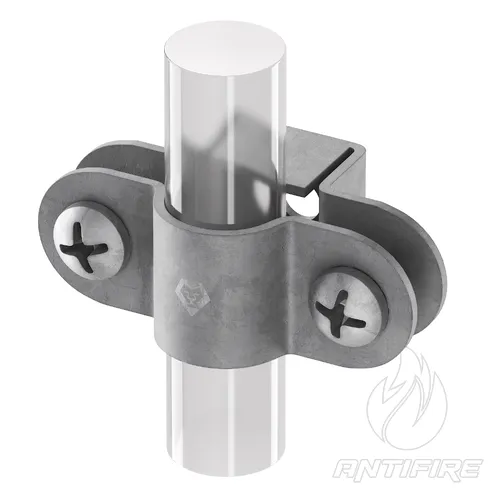

Покрівельно-фасадний тримач блискавкоприймача серії Fix D16 (StZn) з метизами А2 від бренда LEO LIGHTMAN — це спеціалізований посилений елемент кріплення, призначений для прямого, жорсткого та капітального монтажу стрижневих блискавкоприймачів (блискавковідводів) діаметром 16 мм (Ø16 мм) на покрівлях або фасадах будівель.
Виріб виготовлений із високоякісної конструкційної сталі, що пройшла антикорозійну обробку методом гарячого цинкування (StZn), що гарантує високу механічну тримальну здатність та тривалий термін служби вузла в умовах відкритого повітря. Обтискна система пластин реалізована на базі двох болтів М6 із нержавіючої сталі класу А2, що забезпечує рівномірне та надщільне охоплення 16-міліметрового стрижня, виключаючи його осьове прокручування або люфт під дією вітру. В основу тримача інтегрована внутрішня метрична різьба М8, яка дозволяє жорстко нагвинчувати кріплення на двогвинтові шпильки-шурупи, різьбові штифти чи спеціальні покрівельні кронштейни та підставки.
Сфера застосування та монтажні вузли
- Прямий вертикальний монтаж та надійна фіксація стрижневих блискавкоприймачів калібру Ø16 мм висотою від 1.5 до 4.0 метрів на парапетах, стінах, димарях або технологічних надбудовах даху.
- Комплектація посилених різьбових вузлів кріплення у складі систем пасивного зовнішнього блискавкозахисту житлових, комерційних та промислових об'єктів.
- Створення жорстких точок защемлення для вертикальних шпилів, що утримують зони захисту над даховим обладнанням (вентиляційні канали, чилери, кондиціонери).
Головні переваги
- Довговічний антикорозійний захист (StZn): Щільне покриття, нанесене методом гарячого дифузійного цинкування, захищає сталь від корозії під впливом атмосферних опадів, УФ-променів та сезонних коливань температур (термін служби до 30 років).
- Надійна двоболтова система фіксації (Fix): Затискання двома гвинтами М6 у поєднанні зі спеціальною геометрією пластин повністю ліквідує ризик розхитування або просідання стрижня від сильних вібродинамічних та вітрових навантажень.
- Чіткі інженерні норми проектування: Конструкція тримача оптимізована під конкретні висоти блискавкоприймачів. Для стрижнів довжиною 1.5–3.0 метри достатньо встановити 2 тримачі, а для вищих шпилів (3.0–4.0 метри) обов'язково застосовується посилена схема на 3 тримачі.

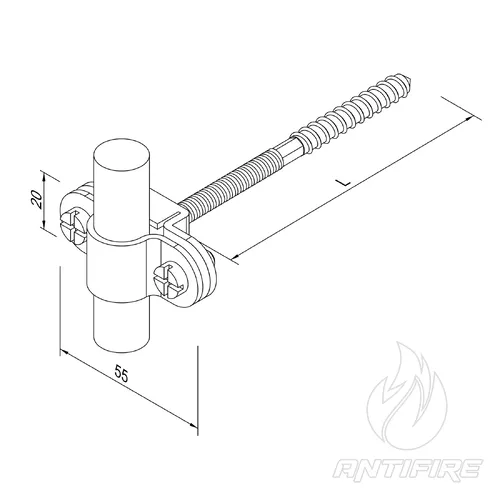

- Універсальне нарізне сполучення М8: Наявність внутрішньої різьби М8 в основі забезпечує можливість капітальної посадки тримача на сантехнічні шпильки-шурупи або глухарі, виключаючи будь-які люфти у вузлі кріплення до несівної поверхні.
- Нержавіючі метизи класу А2: Використання стяжних гвинтів з нержавіючої сталі гарантує легкість проведення планових технічних оглядів системи та виключає «прикипання» чи руйнування різьбової частини з роками.
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним стандартам України до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до кріплень та тримачів щодо стійкості до значних механічних, динамічних та вітрових зусиль, корозійної руйнації та кліматичних факторів. |
| ISO 9001:2015 | Продукт виготовлено на підприємстві, що пройшло сертифікацію за міжнародною системою менеджменту якості виробничих процесів. |
Рекомендації щодо проєктування та монтажу
При проєктуванні зовнішнього пасивного блискавкозахисту об'єктів відповідно до вимог стандарту ДСТУ EN 62305, розрахунок необхідної кількості тримачів та відстані між ними виконується на основі висоти стрижня для забезпечення стійкості до перекидного моменту від вітру:
- Для блискавкоприймачів висотою 1.5–3.0 метри: використовується 2 шт. тримачів, які розносяться по вертикалі на відстань 40–60 см один від одного для формування надійної бази защемлення.
- Для блискавкоприймачів висотою 3.0–4.0 метри: обов'язково використовується 3 шт. тримачів. Третій кронштейн встановлюється посередині монтажної бази для рівномірного розподілу навантаження та запобігання вібраційному резонансу щогли при штормових поривах вітру.
Правила гальванічної безпеки та сумісності: Сталь гарячого цинкування (StZn) має чудову механічну сумісність із провідниками та блискавкоприймачами з алюмінію, оцинкованої або нержавіючої сталі. Проте, категорично забороняється допускати прямий механічний та електричний контакт гарячеоцинкованих пластин тримача з мідними (Cu) елементами покрівлі або мідними токовідвідними провідниками. Нехтування цим правилом призводить до виникнення активної гальванічної пари, стрімкого руйнування шару цинку та подальшої наскрізної корозії металу під дією опадів.
| Артикул | 312011 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач блискавкоприймача різьбовий посилений (система Fix) |

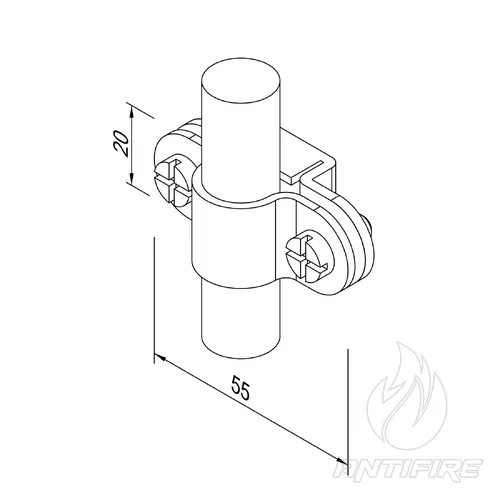

| Діаметр сумісного стрижня | 16 мм (Ø16 мм / D16) |
| Тип монтажного кріплення | Внутрішня метрична різьба М8 |
| Параметри затискного вузла | 2 болти М6 з нержавіючої сталі |
| Матеріал затискних пластин | Сталь гарячого цинкування (StZn) |
| Матеріал гвинтів / метизів | Нержавіюча сталь класу А2 |
| Категорія сайту | Комплектуючі для блискавкозахисту / Тримачі блискавкоприймачів та щогл |
