Тримач дроту Fix D8-10 - 310144, Leo Lightman

Опис та призначення

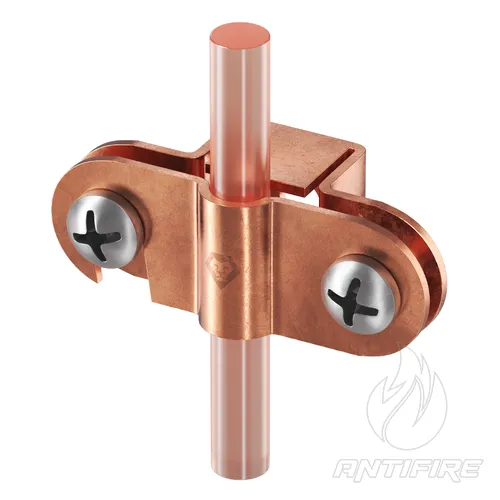

Покрівельно-фасадний тримач дроту серії Fix D8-10 (Cu) з метизами А2 від бренда LEO LIGHTMAN — це спеціалізований кріпильний елемент преміум-сегмента, призначений для жорсткої, капітальної фіксації та утримання круглого токовідвідного провідника (дроту) діаметром від 8 до 10 мм (Ø8–10 мм) у системах зовнішнього пасивного блискавкозахисту.

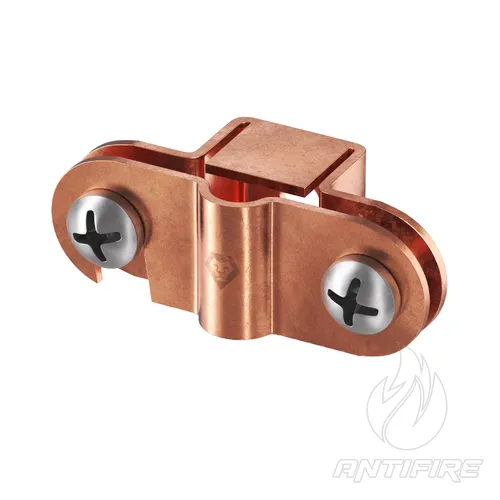

Виріб повністю виготовлений із високоякісної електротехнічної міді (Cu), що робить його незамінним інженерним рішенням для об'єктів із мідною покрівлею (елітні котеджі, храми, пам'ятки архітектури), де прокладається повністю мідний блискавкозахисний контур. Стяжна система пластин реалізована на базі двох болтів М6 із нержавіючої сталі класу А2, що забезпечує симетричне обтискання дроту, стабільний електричний контакт та захист різьби від заклинюванння. Крім того, конструкція оснащена технологічним гаком на пластині для швидкого попереднього позиціонування дроту, а інтегрована в основу внутрішня різьба М8 дозволяє жорстко нагвинчувати тримач на двогвинтові шпильки-шурупи, різьбові штифти або покрівельні кронштейни.

Сфера застосування та монтажні вузли

• Прокладання та фіксація контурів покрівельної сітки та вертикальних струмовідводів (спусків) із круглого мідного або нержавіючого дроту калібру Ø8 мм та Ø10 мм.
• Монтаж токовідвідних трас по фасадах будівель (цегла, натуральний камінь, дерево, клінкер) та вздовж скатних чи пласких мідних покрівель.
• Влаштування жорстких та стабільних кріпильних точок у складі систем блискавкозахисту класу Люкс із найсуворішими вимогами до довговічності інженерних систем та естетики екстер'єру.

Головні переваги

• 100% захист від гальванічної корозії: Повністю мідне виконання корпусу гарантує абсолютну хімічну сумісність із мідними покрівельними листами, деталями водостоків та мідним катанним дротом. Система залишається стабільною протягом багатьох десятиліть без ризику руйнування металів під дією опадів.
• Надійна двоболтова система фіксації (Fix): Обтискання провідника двома гвинтами М6 у поєднанні із зачіпним гаком повністю виключає люфт, прокручування або зміщення дроту в тілі затискача, що вкрай важливо при значних вітрових та снігових навантаженнях.

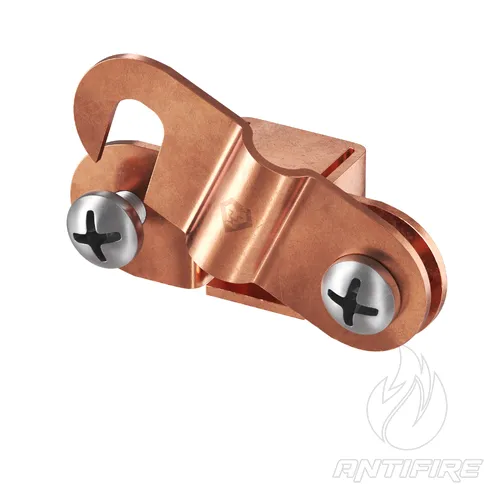

• Монтажний гак для зручності укладання: Оригінальна форма пластини з гаком дозволяє швидко зачепити дріт і утримувати його в проектному положенні ще до моменту остаточного затягування болтів, що суттєво полегшує та прискорює роботу монтажників на висоті.

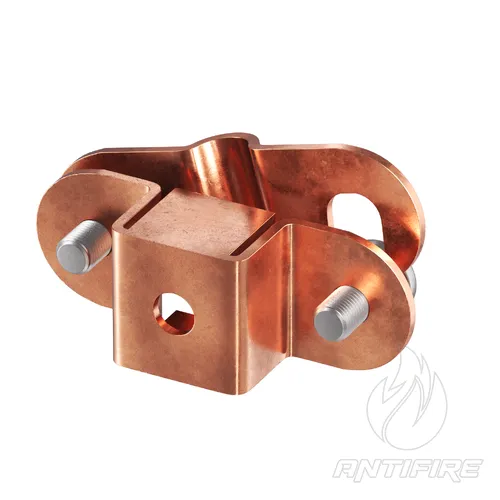

• Універсальне нарізне сполучення М8: Наявність внутрішньої різьби М8 в основі забезпечує можливість капітальної посадки тримача на сантехнічні шпильки-шурупи або болти покрівельних опор, виключаючи люфти у вузлі кріплення до стіни чи даху.
• Нержавіючі метизи класу А2: Використання стяжних гвинтів з нержавіючої сталі гарантує легкість проведення планових технічних оглядів системи та стабільність механічних властивостей кріплення під дією сезонних температурних коливань.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту мідних дахів відповідно до вимог стандарту ДСТУ EN 62305, розрахунковий технологічний крок встановлення фасадних та покрівельних тримачів серії Fix становить від 0.7 до 1.0 метра (оптимально — 0.8 м). Такий інтервал повністю ліквідує провисання дроту, захищає лінію від вібраційного розхитування при сильних поривах вітру та запобігає зриву кріплень під час сповзання снігу чи льоду взимку.

Суворі правила гальванічної безпеки: Мідь утворює руйнівні гальванічні пари з оцинкованою сталлю та алюмінієм. При монтажі мідної лінії блискавкозахисту за допомогою тримача артикулу 310144 переконайтеся, що токовідвідний дріт також є мідним (або нержавіючим). Використання сталевого оцинкованого чи алюмінієвого дроту в даному вузлі суворо заборонено. Категорично забороняється допускати прямий безперехідний контакт або стікання дощової води з мідного тримача на оцинковані сталеві елементи фасадного декору чи системи водовідведення, щоб запобігти швидкому вимиванню та руйнуванню шару цинку.
