Тримач дроту Fix D8-10 - 310011, Leo Lightman
Опис та призначення

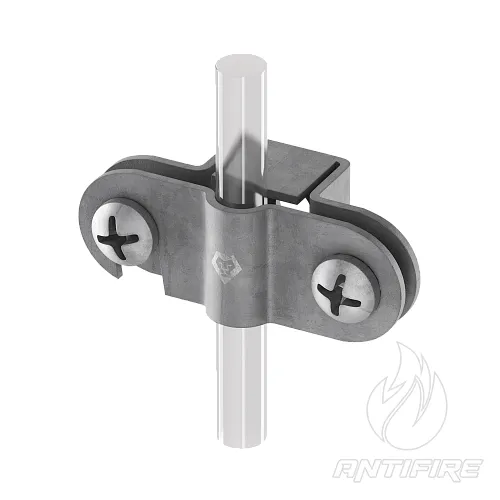

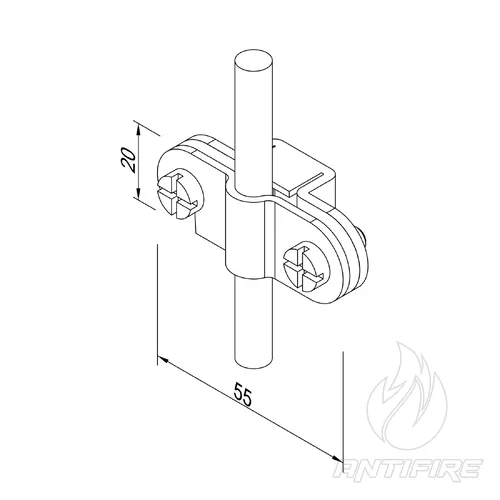

Покрівельно-фасадний тримач дроту серії Fix D8-10 (StZn) з метизами А2 від бренда LEO LIGHTMAN — це професійний елемент кріплення, призначений для жорсткої, капітальної фіксації та утримання круглого токовідвідного провідника (дроту) діаметром від 8 до 10 мм (Ø8–10 мм) у системах зовнішнього пасивного блискавкозахисту будівель.

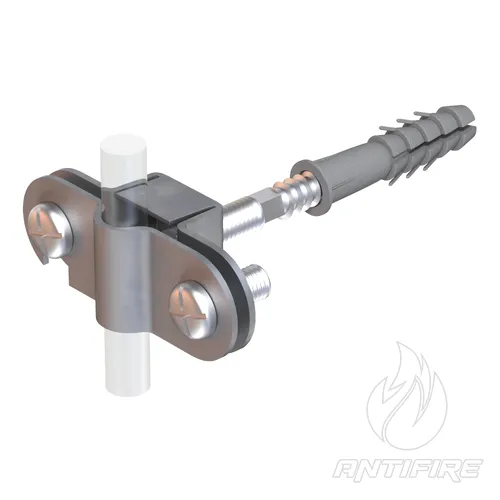

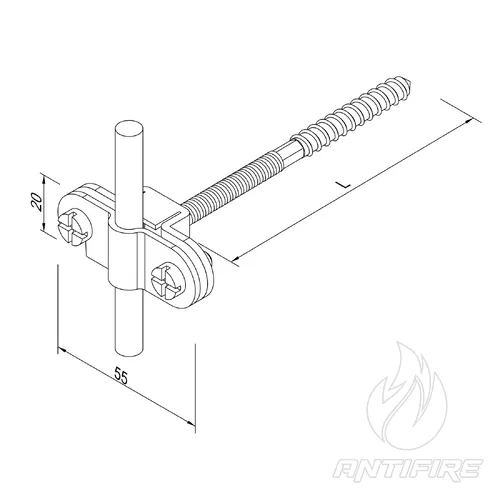

Виріб виготовлений із високоякісної конструкційної сталі, що пройшла обробку методом гарячого цинкування (StZn). Це забезпечує надійний захист металу від корозії в умовах відкритого повітря та промислового смогу. Стяжна система пластин реалізована на базі двох болтів М6 із нержавіючої сталі класу А2, що гарантує рівномірне обтискання дроту, стабільний електричний контакт та захист різьби від заклинювання. Конструкція оснащена зручним технологічним гаком на пластині для швидкого попереднього позиціонування дроту, а інтегрована в основу внутрішня різьба М8 дозволяє жорстко нагвинчувати тримач на двогвинтові шпильки-шурупи, різьбові штифти або покрівельні кронштейни.
Сфера застосування та монтажні вузли
- Прокладання та фіксація магістральних ліній покрівельної сітки блискавкозахисту та вертикальних струмовідводів (спусків) із круглого оцинкованого, алюмінієвого чи нержавіючого дроту калібру Ø8 мм та Ø10 мм.
- Монтаж токовідвідних трас по фасадах будівель (цегла, бетон, штукатурка, сендвіч-панелі) та вздовж скатних чи пласких покрівель промислових, логістичних, комерційних та житлових об'єктів.
- Влаштування жорстких та стабільних кріпильних точок у складі стандартних інженерних систем блискавкозахисту з високими вимогами до механічної міцності за оптимальної вартості.
Головні переваги
- Довговічний антикорозійний захист (StZn): Покриття, нанесене методом гарячого дифузійного цинкування, створює щільний захисний шар, стійкий до механічних пошкоджень та тривалого впливу вологи, що забезпечує термін служби виробу до 30 років відповідно до ДСТУ EN 62305.
- Надійна двоболтова система фіксації (Fix): Обтискання провідника двома гвинтами М6 у поєднанні із зачіпним гаком повністю виключає люфт, прокручування або випадкове зміщення дроту в тілі затискача під дією значних вітрових чи снігових навантажень.
- Монтажний гак для зручності укладання: Оригінальна форма пластини з гаком дозволяє швидко зачепити дріт і утримувати його в проектному положенні ще до моменту остаточного затягування болтів, що суттєво полегшує та прискорює роботу монтажників на висоті.
- Універсальне нарізне сполучення М8: Наявність внутрішньої різьби М8 в основі забезпечує можливість капітальної посадки тримача на сантехнічні шпильки-шурупи, глухарі або болти покрівельних опор, виключаючи люфти у вузлі кріплення до стіни чи даху.
- Нержавіючі метизи класу А2: Використання стяжних гвинтів з нержавіючої сталі класу А2 гарантує легкість проведення планових технічних оглядів системи (болти не іржавіють «намертво») та стабільність механічних властивостей кріплення.
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним стандартам України до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо стійкості до значних механічних і вітрових зусиль, корозійної руйнації та впливу несприятливих кліматичних факторів. |
| ISO 9001:2015 | Продукт виготовлено на підприємстві, що пройшло сертифікацію за міжнародною системою менеджменту якості виробничих процесів. |
Рекомендації щодо проєктування та монтажу
При проєктуванні зовнішнього пасивного блискавкозахисту об'єктів відповідно до вимог стандарту ДСТУ EN 62305, розрахунковий технологічний крок встановлення фасадних та покрівельних тримачів серії Fix становить від 0.7 до 1.0 метра (оптимальним вважається крок 0.8 м). Такий інтервал повністю ліквідує провисання дроту, захищає лінію від вібраційного розхитування при сильних поривах вітру та запобігає зриву кріплень під час сповзання снігу чи льоду взимку.
Правила гальванічної безпеки та сумісності: Сталь гарячого цинкування (StZn) має чудову сумісність із провідниками з оцинкованої сталі та алюмінію (Al). Проте, категорично забороняється допускати прямий безперехідний механічний контакт гарячеоцинкованих пластин тримача з мідними (Cu) елементами покрівлі, мідними водостоками або мідним токовідвідним дротом. Нехтування цим правилом призводить до виникнення активної гальванічної пари, швидкого руйнування шару цинку та подальшої наскрізної корозії металу під дією атмосферних опадів.
| Артикул | 310011 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач провідника різьбовий посилений (система Fix) |
| Діаметр сумісного дроту | Від 8 до 10 мм (Ø8–10 мм) |
| Тип монтажного кріплення | Внутрішня метрична різьба М8 |
| Параметри затискного вузла | 2 болти М6 + швидкомонтажний зачіпний гак |
| Матеріал затискних пластин | Сталь гарячого цинкування (StZn) |
| Матеріал гвинтів / метизів | Нержавіюча сталь класу А2 |
| Категорія сайту | Комплектуючі для блискавкозахисту / Оцинковані тримачі провідника |
