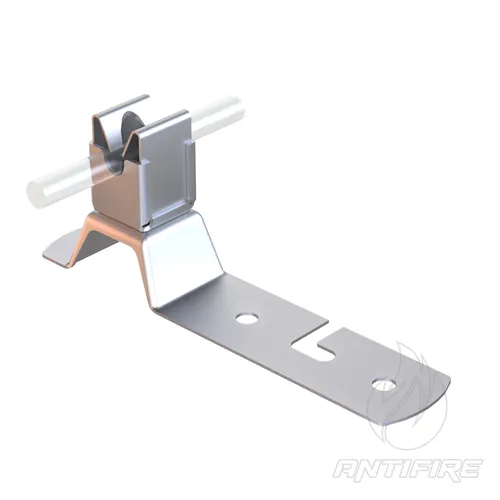

Тримач прямий L140 з Niro - 307133, Leo Lightman
Опис та призначення
Покрівельно-фасадний прямий тримач серії L140 з Niro з метизами А2 від бренда LEO LIGHTMAN — це високонадійний елемент кріплення преміум-класу, призначений для прокладання, вирівнювання та капітальної фіксації круглого токовідвідного провідника (дроту) діаметром 8 мм (Ø8 мм) на відкритих ділянках систем зовнішнього пасивного блискавкозахисту.

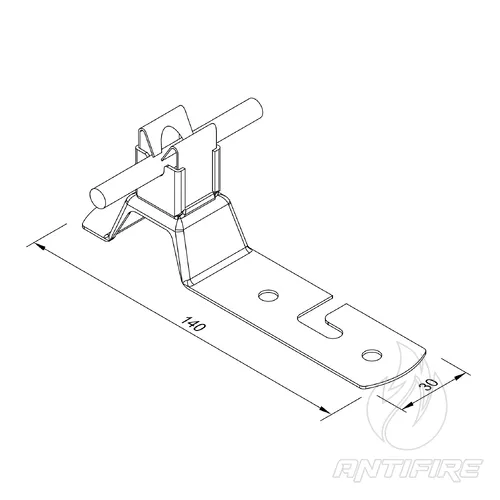

Уся конструкція тримача повністю виготовлена з високоякісної нержавіючої сталі (Niro / Ni), а стяжний вузол укомплектований гвинтами з нержавіючої сталі класу А2. Це гарантує абсолютну стійкість елемента до міжкристалічної корозії, хімічно агресивних середовищ та окиснення в точках безпосереднього контакту з провідником. Головна конструктивна особливість моделі — подовжена пряма ніжка-підставка завдовжки 140 мм (L140) із додатковою опорною площиною. Така інженерна геометрія забезпечує підвищену стійкість контуру проти перекидання, зміщення та механічних деформацій під час влаштування горизонтальних ліній на скатних дахах з ухилом, а також при монтажі по верхній лінії парапетів будівель.
Сфера застосування та монтажні вузли
- Прокладання ліній блискавковловлювальних сіток і горизонтальних контурів із круглого дроту Ø8 мм по металевих, фальцевих, мембранних та профільованих покрівлях будівель.
- Кріплення елементів пасивного блискавкозахисту вздовж парапетів, брандмауерів, карнизних звисів та несівних металоконструкцій споруд.
- Влаштування струмовідвідних трас на об'єктах із підвищеними вимогами до довговічності, надійності та хімічної тривкості кріплень (промислові підприємства, прибережні зони, висотні житлові комплекси).
Головні переваги
- Абсолютна стійкість до корозії (100% Niro): Використання нержавіючої сталі повністю унеможливлює появу іржавих патьоків на покрівельних матеріалах та фасаді. Вузол зберігає стабільний електричний та механічний контакт протягом усього терміну експлуатації будівлі.
- Універсальна поворотна конструкція (90°): Верхній затискний вузол тримача має функцію повороту на 90 градусів відносно своєї опорної основи. Це дозволяє монтажникам легко адаптувати елемент під будь-який напрямок прокладання траси — як вздовж, так і впоперек ребер або профілю покрівлі.
- Опорна ніжка L140 для скатних дахів: Подовжена база завдовжки 140 мм створює надійне плече опори. Конструкція ефективно компенсує вібраційні коливання від вітру, динамічні навантаження при сповзанні снігового покрову та запобігає деформації вузла на дахах із великим кутом нахилу.
- Повна електрохімічна сумісність: Нержавіюча сталь є універсальним провідниковим матеріалом, який не утворює руйнівних гальванічних пар при контакті з алюмінієвим, оцинкованим або нержавіючим дротом.
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів щодо стійкості до значних механічних навантажень, корозійної руйнації на відкритому повітрі та впливу кліматичних факторів. |
| ISO 9001:2015 | Продукт виготовлено на підприємстві, що пройшло сертифікацію за суворими міжнародними стандартами менеджменту якості виробничих процесів. |
Рекомендації щодо проєктування та монтажу
При проєктуванні зовнішнього пасивного блискавкозахисту споруд відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення прямих тримачів серії L140 на горизонтальних ділянках покрівлі та парапетах становить від 0.7 до 1.0 метра (оптимально — 0.8 м). На скатних дахах із великим кутом нахилу або в зонах підвищеної вітрової турбулентності крок рекомендується зменшувати до 0.5–0.7 м для забезпечення абсолютної стабільності контуру сітки.
Особливості монтажу: Фіксація широкої підошви тримача до металевої основи або парапетної кришки здійснюється через технологічні отвори за допомогою 3-х покрівельних саморізів або витяжних заклепок. При монтажі на металопрофіль чи металочерепицю під основу тримача обов'язково укладають демпферні прокладки з EPDM-гуми, які захищають вузол від проникнення капілярної вологи та забезпечують стовідсоткову гідроізоляцію точок свердління.
| Артикул | 307133 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач провідника прямий подовжений (з опорною ніжкою) |
| Діаметр сумісного дроту | 8 мм (Ø8 мм) |
| Довжина ніжки (L) | 140 мм |
| Функціонал затискача | Поворотний (можливість розвороту на 90° відносно основи) |
| Рекомендоване кріплення основи | За допомогою 3-х саморізів / заклепок |
| Матеріал конструкції | Нержавіюча сталь (Niro / Ni) |
| Матеріал гвинтів / метизів | Нержавіюча сталь класу А2 |
| Категорія сайту | Комплектуючі для блискавкозахисту / Прямі тримачі провідника нержавіючі |
