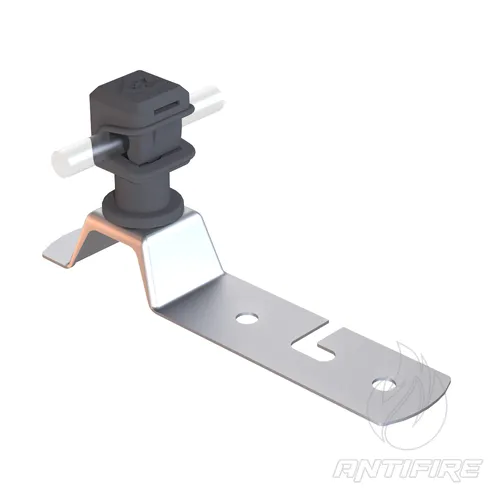

Тримач прямий L140 з Clip - 307013, Leo Lightman
Опис та призначення
Покрівельно-фасадний прямий тримач серії L140 з Clip з метизами А2 від бренда LEO LIGHTMAN — це високоефективний комбінований елемент кріплення преміум-класу, призначений для швидкісного прокладання, вирівнювання та надійної безболтової фіксації круглого токовідвідного провідника (дроту) діаметром 8 мм (Ø8 мм) у системах зовнішнього пасивного блискавкозахисту.
Основа та подовжена ніжка тримача повністю виготовлені з високоякісної нержавіючої сталі (Ni), а затискний елемент являє собою швидкомонтажну кліпсу (серія Clip) з міцного, УФ-стабілізованого та морозостійкого поліаміду (Pa). Стяжний вузол укомплектований гвинтами з нержавіючої сталі класу А2. Така інженерна концепція дозволяє кардинально прискорити монтажні роботи на висоті: дріт замикається в кліпсу одним рухом без тривалого закручування болтів, а пряма ніжка завдовжки 140 мм (L140) з посиленою опорною площиною гарантує бездоганну стійкість контуру до перекидання та зсувів при прокладанні горизонтальних ліній на парапетах та скатних дахах з ухилом.
Сфера застосування та монтажні вузли
- Швидкісний монтаж та фіксація ліній блискавковловлювальних сіток і горизонтальних контурів із круглого дроту Ø8 мм по металевих, фальцевих, мембранних та профільованих покрівлях будівель.
- Кріплення елементів пасивного блискавкозахисту вздовж парапетів, брандмауерів, карнизних звисів та несівних металоконструкцій споруд.
- Влаштування струмовідвідних трас на об'єктах із підвищеними вимогами до швидкісного монтажу, довговічності та естетики покрівельних вузлів (логістичні центри, промислові комплекси, котеджне будівництво).
Головні переваги
- Миттєва безболтова фіксація (система Clip): Полімерний кліп-фиксатор забезпечує миттєве замикання дроту, надійно утримує його в проектному положенні, не піддається деструкції під тривалим впливом сонячної радіації та суттєво зменшує кількість дрібних монтажних операцій.
- Універсальна поворотна конструкція (90°): Верхній затискний поліамідний вузол тримача має функцію повороту на 90 градусів відносно своєї опорної основи. Це дозволяє легко адаптувати елемент під будь-який напрямок прокладання траси — як вздовж, так і впоперек ребер або профілю покрівлі.
- Опорна ніжка L140 для скатних дахів: Подовжена база завдовжки 140 мм створює надійне плече опори. Конструкція ефективно компенсує вібраційні коливання від вітру, динамічні навантаження при сповзанні снігового покрову та запобігає деформації вузла на дахах із великим кутом нахилу.
- Абсолютна електрохімічна безпека: Оскільки дріт укладається в полімерну кліпсу, він повністю ізольований від металевого тіла ніжки. Це унеможливлює появу гальванічних пар і дозволяє без обмежень використовувати тримач для алюмінієвого, оцинкованого, нержавіючого чи мідного дроту без застосування додаткових біметалевих прокладок.
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів щодо стійкості до значних механічних навантажень, корозійної руйнації на відкритому повітрі та впливу кліматичних факторів. |
| ISO 9001:2015 | Продукт виготовлено на підприємстві, що пройшло сертифікацію за суворими міжнародними стандартами менеджменту якості виробничих процесів. |
Рекомендації щодо проєктування та монтажу
При проєктуванні зовнішнього пасивного блискавкозахисту споруд відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення прямих тримачів серії L140 на горизонтальних ділянках покрівлі та парапетах становить від 0.7 до 1.0 метра (оптимально — 0.8 м). На скатних дахах із великим кутом нахилу або в зонах підвищеної вітрової турбулентності крок рекомендується зменшувати до 0.5–0.7 м для забезпечення абсолютної стабільності контуру сітки.
Особливості монтажу: Фіксація широкої підошви тримача до металевої основи або парапетної кришки здійснюється через технологічні отвори за допомогою 3-х покрівельних саморізів або витяжних заклепок. При монтажі на металопрофіль чи металочерепицю під основу тримача обов'язково укладають демпферні прокладки з EPDM-гуми, які захищають вузол від проникнення капілярної вологи та забезпечують стовідсоткову гідроізоляцію точок свердління. Після фіксації тримача на даху, круглий дріт системи просто вкладається в поліамідний затискач Clip до характерного клацання.
| Артикул | 307013 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач провідника прямий подовжений швидкомонтажний (з кліпсою) |
| Тип затискача провідника | Безболтова полімерна кліпса типу Clip |
| Діаметр сумісного дроту | 8 мм (Ø8 мм) |

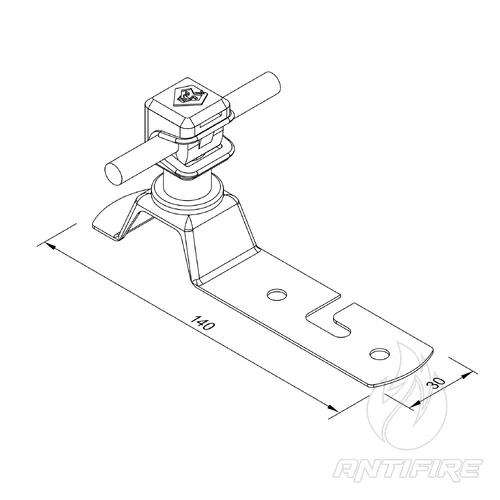

| Довжина ніжки (L) | 140 мм |
| Функціонал затискача | Поворотний (можливість розвороту на 90° відносно основи) |
| Рекомендоване кріплення основи | За допомогою 3-х саморізів / заклепок |
| Матеріал ніжки та підставки | Нержавіюча сталь (Ni) |
| Матеріал фіксатора (Clip) | Поліамід (Pa) з УФ-стабілізацією |
| Матеріал гвинтів / метизів | Нержавіюча сталь класу А2 |
| Категорія сайту | Комплектуючі для блискавкозахисту / Прямі тримачі провідника з кліпсою |
