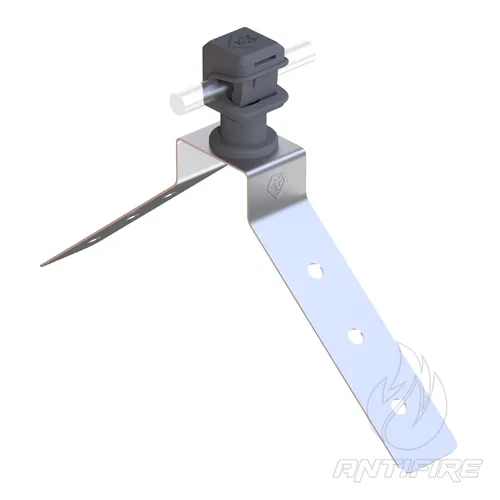

Тримач на кутовий гребінь даху з Clip - 306013, Leo Lightman
Опис та призначення
Покрівельний кутовий конковий тримач серії з Clip (Ni/Pa) з метизами А2 від бренда LEO LIGHTMAN — це професійний елемент кріплення преміум-класу, призначений для швидкісного прокладання та надійної безболтової фіксації круглого токовідвідного провідника (дроту) вздовж прямих кутових ковзанів (гребенів) похилих дахів у системах зовнішнього пасивного блискавкозахисту.
Монтажна кутова основа виробу повністю виготовлена з високоякісної нержавіючої сталі (Ni), що забезпечує абсолютну стійкість кріплення до корозії та агресивного атмосферного впливу. Стяжний вузол основи укомплектований метизами з нержавіючої сталі класу А2. Безпосередній фіксатор провідника являє собою інтегровану швидкомонтажну кліпсу (серія Clip) з міцного, УФ-стабілізованого та морозостійкого поліаміду (Pa), колір якої можна вибрати під колірне рішення покрівлі (сірий або коричневий). Крила основи мають **6 технологічних отворів** для збалансованого кріплення покрівельними саморізами безпосередньо до металевих листів, крокв або решетування, а система Clip дозволяє замикати дріт контуру в один клік без тривалого закручування болтів.
Сфера застосування та монтажні вузли
- Швидкісне розгортання та фіксація центральних магістральних ліній покрівельної сітки блискавкозахисту (круглого дроту Ø8 мм) безпосередньо по верхній лінії кутового ковзана будівлі.
- Монтаж на прямі кутові конкові елементи (гребені) трикутного чи трапецієподібного профілю, виготовлені з металочерепиці, профнастилу, бітумної черепиці, шиферу та інших листових матеріалів.
- Влаштування конкових точок кріплення провідників на дахах складної конфігурації промислових, комерційних, житлових та адміністративних споруд із високими вимогами до швидкості монтажу, надійності та естетики покрівельних вузлів.
Головні переваги
- Миттєва безболтова фіксація (система Clip): Полімерний кліп-фіксатор забезпечує миттєве замикання круглого дроту легким натисканням. Це кардинально прискорює серійне розгортання траси, полегшує вирівнювання ліній сітки та суттєво скорочує час перебування монтажників на висоті.
- Посилена перфорована основа (6 отворів): Наявність шести монтажних отворів дозволяє рівномірно розподілити навантаження на покрівельну поверхню, запобігає перекручуванню чи відриву тримача навколо своєї осі при сильних поривах вітру та забезпечує максимальну капітальність монтажу.
- Абсолютна стійкість до атмосферної корозії (100% Niro): Завдяки нержавіючій сталі марки Ni та метизам А2, кріплення стійке до тривалого впливу вологи, ультрафіолету та сезонних коливань температур. Виріб не залишає рудих іржавих патьоків на даху та зберігає міцність понад 50 років.
- Абсолютна діелектрична ізоляція затискача: Оскільки провідник укладається в полімерну кліпсу, він повністю ізольований від металевого тіла тримача. Це дозволяє за потреби без обмежень затискати в кліпсу Clip дріт із будь-яких матеріалів (алюмінієвий, оцинкований чи нержавіючий), повністю виключаючи появу гальванічних пар у зоні кріплення.
- Вибір кольору кліпси для кращої естетики: Можливість комплектації тримача сірим або коричневим поліамідним фіксатором дозволяє досягти гармонійної інтеграції елемента в архітектурний стиль будівлі (наприклад, коричневий кліпс ідеально зливається з натуральною керамікою чи палітрами RAL 8017/8004, а сірий — із цинк-титаном, шифером чи покрівлями RAL 7024).
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо стійкості до значних механічних і вітрових зусиль, ультрафіолетового старіння пластику та впливу кліматичних факторів. |
| ISO 9001:2015 | Продукт виготовлено на сертифікованому підприємстві з суворим контролем менеджменту якості виробничих процесів. |
Рекомендації щодо проєктування та монтажу
При проєктуванні зовнішнього пасивного блискавкозахисту будівель відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення конкових тримачів уздовж усієї довжини гребеня даху становить від 0.7 до 1.0 метра (оптимальним вважається крок 0.8 м). Лінія ковзана є найбільш вразливою зоною до прямих ударів блискавки та підвищених вітрових потоків, тому стабільна та часта фіксація провідника тут є обов'язковою інженерною вимогою.
Особливості монтажу: Кутова основа тримача позиціонується по центру ко
| Артикул | 306013 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач провідника на кутовий (прямий трикутний) ковзанець даху нержавіючий |
| Конструктивне виконання | Фіксоване кутове, посилене швидкомонтажне |
| Тип затискача дроту | Безболтовий полімерний фіксатор типу Clip (кліпса) |
| Сумісні типи покрівлі | Металочерепиця, бітумна черепиця, профнастил, шифер, листові покриття |
| Особливості монтажу основи | Перфорація на 6 отворів під покрівельні саморізи |
| Матеріал затискних пластин | Високоякісна нержавіюча сталь (Ni) |
| Матеріал фіксатора (Clip) | Поліамід (Pa) з УФ-стабілізацією та термозахистом |
| Варіанти кольору кліпси | Сірий / Коричневий (на вибір під колір даху) |
| Матеріал гвинтів / meтизів | Нержавіюча сталь класу А2 |
| Категорія сайту | Комплектуючі для блискавкозахисту / Конкові тримачі провідника з кліпсою |
