Тримач на півкруглий гребінь даху з Niro - 304133, Leo Lightman

Опис та призначення

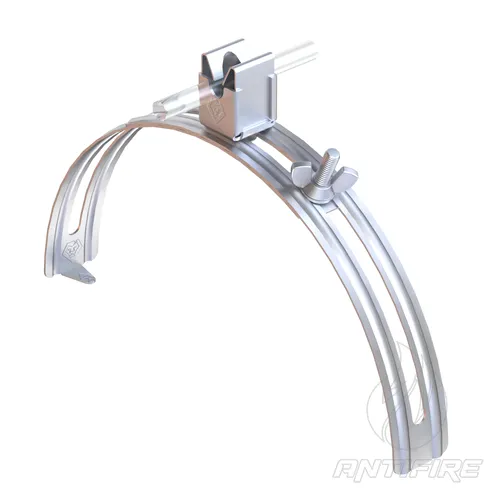

Покрівельний конковий тримач серії Niro (Ni) з метизами А2 від бренда LEO LIGHTMAN — це професійний елемент кріплення преміум-класу з регульованою геометрією, призначений для прокладання та жорсткої фіксації круглого токовідвідного провідника (дроту) вздовж ковзанів (гребенів) похилих дахів у системах зовнішнього пасивного блискавкозахисту.

Уся конструкція виробу повністю виготовлена з високоякісної нержавіючої сталі (Ni), а стяжні метизи укомплектовані гвинтами з нержавіючої сталі класу А2. Це забезпечує абсолютну стійкість контактної зони та всього кріпильного вузла до атмосферної і міжкристалічної корозії на відкритому повітрі. Конструктивною особливістю цієї моделі є розсувна система пластин, яка дозволяє легко регулювати та фіксувати довжину охоплення тримача під конкретні габарити гребеня. Завдяки лещатному обтискному механізму, монтаж здійснюється безпосередньо на півкруглі або фігурні конкові елементи без наскрізного свердління покрівельних листів чи плитки, що гарантує стовідсоткове збереження гідроізоляції даху.

Сфера застосування та монтажні вузли

• Прокладання та механічна фіксація центральних магістральних ліній покрівельної сітки блискавкозахисту (круглого дроту Ø8 мм) безпосередньо по верхній лінії ковзана будівлі.
• Універсальний монтаж на півкруглі та кутові конкові елементи (гребені), виготовлені з будь-яких матеріалів: натуральної керамічної та цементно-піщаної черепиці, металочерепиці, профнастилу, бітумних елементів або шиферу.
• Влаштування конкових точок кріплення провідників на дахах складної конфігурації промислових, комерційних, житлових та адміністративних будівель із високими вимогами до довговічності інженерних систем.

Головні переваги

• Монтаж без свердління та пошкодження покрівлі: Фіксація тримача на гребені здійснюється шляхом механічного затискання країв конкової плитки або металевої накладки. Це повністю виключає необхідність робити наскрізні отвори, захищаючи покрівельний пиріг від протікань та гниття кроквяної системи.

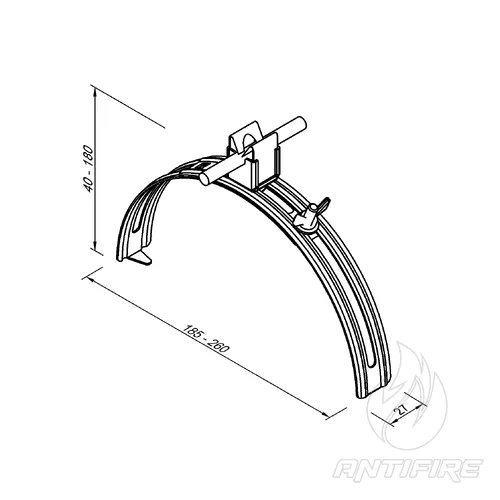

• Зручне регулювання габаритів: Розсувні пази дають змогу плавно підлаштовувати ширину та радіус охоплення тримача під індивідуальну висоту та товщину покрівельного конька будь-якого виробника, забезпечуючи універсальність застосування виробу.
• Абсолютна стійкість до атмосферної корозії (100% Niro): Завдяки нержавіючій сталі марки Ni та метизам А2, кріплення стійке до тривалого впливу вологи, ультрафіолету та смогу. Виріб не залишає рудих іржавих патьоків на даху та зберігає міцність понад 50 років.
• Універсальний нержавіючий затискач Niro: Має високу хімічну нейтральність, що дозволяє монтувати токовідвідний дріт із будь-яких металів (алюмінію, оцинкованої або нержавіючої сталі), повністю унеможливлюючи появу руйнівних гальванічних пар у зоні контакту.

Відповідність національним нормам та стандартам

• ДСТУ EN IEC 62561-4:2019 Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо стійкості до значних механічних і вітрових навантажень, корозійної руйнації на відкритому повітрі та впливу кліматичних факторів.
• ISO 9001:2015 Продукт виготовлено на підприємстві, що пройшло сертифікацію за міжнародною системою менеджменту якості виробничих процесів.

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту будівель відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення конкових тримачів уздовж усієї довжини гребеня даху становить від 0.7 до 1.0 метра (оптимальним вважається крок 0.8 м). Лінія ковзана є найбільш вразливою зоною до прямих ударів блискавки та підвищених вітрових потоків, тому стабільна та часта фіксація провідника тут є обов'язковою.

Особливості монтажу: Розсувні пластини тримача розводяться на необхідну ширину півкруглого чи кутового гребеня, зачіпляються за його нижні краї з обох боків, після чого фіксувальні гвинти А2 затягуються до упору. Механічний обтиск повинен бути щільним, але контрольованим (особливо на крихкій натуральній кераміці), щоб не пошкодити покрівельний елемент. Перед остаточним фіксуванням круглого дроту в нержавіючому затискачі Niro, провідник рекомендується попередньо вирівняти роликовим правильним інструментом для зняття внутрішньої механічної напруги металу та забезпечення бездоганної лінійності захисного контуру будівлі.
