Тримач на півкруглий гребінь даху з Clip - 304013, Leo Lightman

Опис та призначення

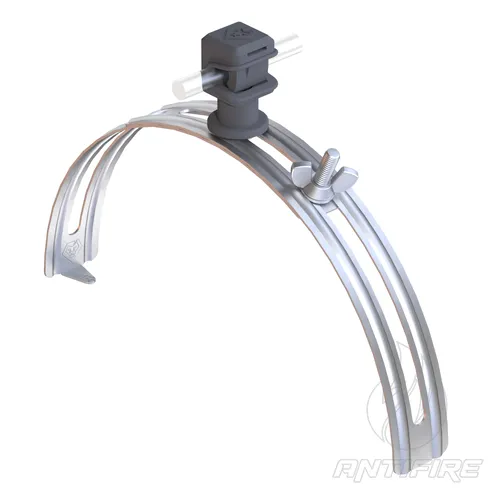

Покрівельний конковий тримач серії з Clip (Ni/Pa) з метизами А2 від бренда LEO LIGHTMAN — це регульований елемент кріплення преміум-класу, призначений для швидкісного прокладання та надійної безболтової фіксації круглого токовідвідного провідника (дроту) вздовж ковзанів (гребенів) похилих дахів у системах зовнішнього пасивного блискавкозахисту.

Основа виробу виконана у вигляді розсувної системи пластин із високоякісної нержавіючої сталі (Ni), що забезпечує абсолютну стійкість кріплення до міжкристалічної корозії та агресивного атмосферного впливу. Стяжний покрівельний вузол укомплектований метизами з нержавіючої сталі класу А2. Безпосередній фіксатор провідника являє собою інтегровану швидкомонтажну кліпсу (серія Clip) з міцного, УФ-стабілізованого та морозостійкого поліаміду (Pa), колір якої можна вибрати під палітру даху (сірий або коричневий). Пази пластин дозволяють легко регулювати ширину охоплення під габарити конька, а обтискний механізм дозволяє виконувати монтаж безпосередньо на гребінь без наскрізного свердління покрівельних матеріалів, повністю зберігаючи їхню гідроізоляцію.

Сфера застосування та монтажні вузли

• Швидкісне розгортання та фіксація центральних магістральних ліній покрівельної сітки блискавкозахисту (круглого дроту Ø8 мм) безпосередньо по верхній лінії ковзана будівлі.
• Універсальний монтаж на півкруглі та кутові конкові елементи (гребені), виготовлені з будь-яких матеріалів: натуральної керамічної та цементно-піщаної черепиці, металочерепиці, профнастилу, бітумних елементів або шиферу.
• Влаштування конкових точок кріплення провідників на дахах складної конфігурації промислових, комерційних, житлових та адміністративних будівель із високими вимогами до довговічності інженерних систем та естетики покрівельних вузлів.

Головні переваги

• Монтаж без свердління та пошкодження покрівлі: Фіксація тримача на гребені здійснюється шляхом механічного затискання країв конкової плитки або металевої накладки. Це повністю виключає необхідність робити наскрізні отвори, надійно захищаючи покрівельний пиріг від протікань та гниття кроквяної системи.
• Миттєва безболтова фіксація (система Clip): Полімерний кліп-фіксатор дозволяє замикати круглий дріт легким натисканням. Це кардинально прискорює серійне розгортання траси, полегшує вирівнювання ліній сітки та суттєво скорочує час перебування монтажників на висоті.

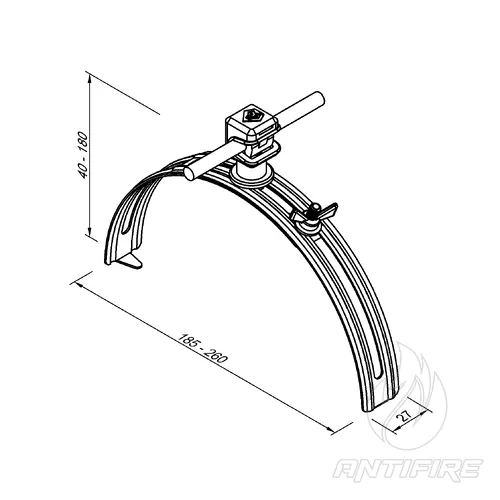

• Зручне регулювання габаритів: Розсувні пази дають змогу плавно підлаштовувати ширину та радіус охоплення тримача під індивідуальну висоту та товщину покрівельного конька будь-ного виробника, забезпечуючи універсальність застосування виробу.
• Абсолютна стійкість до атмосферної корозії (100% Niro): Завдяки нержавіючій сталі марки Ni та метизам А2, кріплення стійке до тривалого впливу вологи, ультрафіолету та сезонних коливань температур. Виріб не залишає рудих іржавих патьоків на даху та зберігає міцність понад 50 років.
• Абсолютна діелектрична ізоляція затискача: Оскільки провідник укладається в полімерну кліпсу, він повністю ізольований від металевого тіла тримача. Це дозволяє за потреби без обмежень затискати в кліпсу Clip дріт із будь-яких матеріалів (алюмінієвий, оцинкований чи нержавіючий), повністю виключаючи появу гальванічних пар у зоні кріплення.
• Вибір кольору кліпси для кращої естетики: Можливість комплектації тримача сірим або коричневим поліамідним фіксатором дозволяє досягти гармонійної інтеграції елемента в архітектурний стиль будівлі (наприклад, коричневий кліпс ідеально зливається з натуральною керамікою чи палітрами RAL 8017/8004, а сірий — із цинк-титаном, шифером чи покрівлями RAL 7024).

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього пасивного блискавкозахисту будівель відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення конкових тримачів уздовж усієї довжиня гребеня даху становить від 0.7 до 1.0 метра (оптимальним вважається крок 0.8 м). Лінія ковзана є найбільш вразливою зоною до прямих ударів блискавки та підвищених вітрових потоків, тому стабільна та часта фіксація провідника тут є обов'язковою.

Особливості монтажу: Розсувні нержавіючі пластини тримача розводяться на необхідну ширину півкруглого чи кутового гребеня, зачіпляються за його нижні краї з обох боків, після чого фіксувальні гвинти А2 затягуються до упору. Механічний обтиск повинен бути щільним, але контрольованим (особливо на крихкій натуральній кераміці), щоб не пошкодити покрівельний елемент. Після остаточного закріплення основи тримача на гребені, круглий дріт системи просто вкладається в поліамідний затискач Clip до характерного клацання. За потреби демонтажу або коригування ліній защіпку можна легко та без пошкоджень відкрити за допомогою звичайної плоскої викрутки. Для досягнення ідеальної лінійності контуру дріт рекомендується попередньо вирівняти роликовим правильним інструментом.
