Тримач Сlip під мідь М8 - 301819, Leo Lightman
Опис та призначення

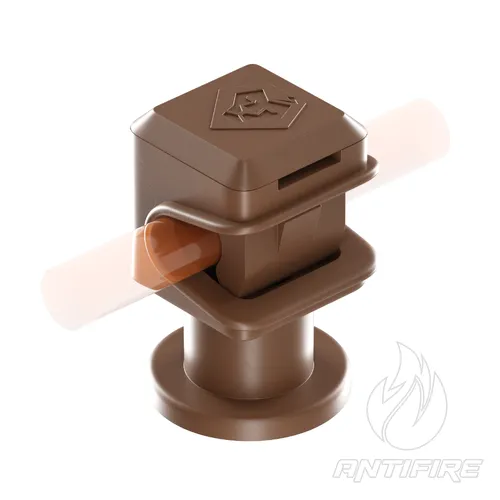

Поліамідний тримач серії Clip (колір — під мідь / коричневий) з внутрішньою різьбою М8 від бренда LEO LIGHTMAN — це спеціалізований швидкомонтажний елемент преміум-сегмента, призначений для фіксації та утримання круглого токовідвідного провідника (дроту) діаметром 8 мм (Ø8 мм) у системах зовнішнього пасивного блискавкозахисту.

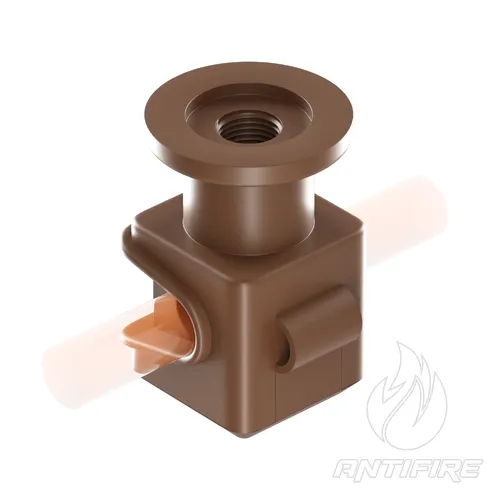

Виріб виготовлений із високоякісного модифікованого поліаміду (Pa), пофарбованого в масі під колір натуральної міді. Цей інженерний пластик має високу механічну міцність, стійкість до значних циклічних перепадів температур і містить спеціальні стабілізуючі добавки, які повністю захищають тримач від вигорання та руйнування під впливом жорсткого сонячного ультрафіолетового (УФ) випромінювання. Внутрішня різьба М8 в основі забезпечує капітальну та стабільну посадку тримача на несівні елементи (двогвинтові шпильки-шурупи, різьбові штифти чи спеціальні покрівельні кронштейни). Головна особливість моделі — бездоганна візуальна інтеграція в архітектурні вузли будівель із мідним дахом, елітних котеджів, історичних споруд та храмів, де класичний сірий чи чорний пластик порушує естетику фасаду.
Сфера застосування та монтажні вузли
- Прокладання ліній блискавкозахисної сітки та вертикальних токовідводів (спусків) по фасадах будівель, виконаних із червоної цегли, дерева, декоративної штукатурки теплих відтінків або клінкеру.
- Монтаж токовідвідного контуру вздовж скатних та пласких покрівель із листової міді, а також металочерепиці в колірних палітрах RAL 8004 (теракотовий), RAL 8017 (шоколадно-коричневий) тощо.
- Влаштування естетичних, компактних та візуально прихованих кріпильних точок на об'єктах, де висуваються підвищені вимоги до дизайну та колористики екстер'єру.
Головні переваги
- Ідеальна колірна стилізація (під мідь): Спеціальний коричнево-мідний відтінок поліаміду робить тримач практично непомітним на тлі мідних покрівельних листів, водостічних труб та фасадних елементів, зберігаючи преміальний вигляд будівлі.
- Міцне різьбове кріплення (М8): Метрична різьба М8 дозволяє жорстко нагвинчувати тримач на двогвинтові шпильки або болти. Це виключає люфти та розхитування кріплення під дією вітру, забезпечуючи значно вищу надійність порівняно зі звичайними затискачами.

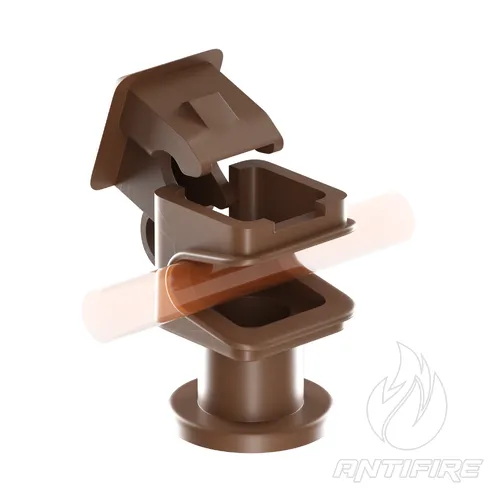

- Миттєве замикання (система Clip): Продумана конструкція защіпки забезпечує швидкісну безболтову фіксацію дроту Ø8 мм в один клік. При цьому за потреби ревізії чи демонтажу ліній защіпку можна легко та без пошкоджень відкрити за допомогою звичайної плоскої викрутки.
- Абсолютна електрохімічна безпека: Будучи 100% діелектриком, поліамід повністю ізолює дріт від безпосереднього контакту зі сталевою шпилькою кріплення. Це унеможливлює появу гальванічних пар і дозволяє без обмежень затискати в кліпсу як чистий мідний дріт, так і круглий провідник із будь-яких інших матеріалів (алюміній, оцинкована чи нержавіюча сталь).
- Герметизація монтажної точки: Широка плоска основа тримача під час нагвинчування щільно притискається до поверхні, перекриваючи собою технологічний отвір у місці свердління стіни, що запобігає потраплянню капілярної вологи.
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо механічної міцності, стійкості до ультрафіолетового старіння та екстремальних кліматичних умов України. |
| ISO 9001:2015 | Продукт виготовлено на підприємстві, що сертифіковане за суворими міжнародними системами менеджменту якості виробничих процесів. |
Рекомендації щодо проєктування та монтажу
При проєктуванні зовнішнього блискавкозахисного контуру відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення поліамідних тримачів серії Clip М8 на вертикальних фасадних ділянках та покрівлі становить від 0.7 до 1.0 метра. Оптимальним вважається інтервал у 0.8 м — це повністю виключає вібраційне провисання або розгойдування дроту Ø8 мм під дією вітру.
Способи встановлення: Тримач є універсальним за типом сполучення з металовиробами (метизи купуються окремо):

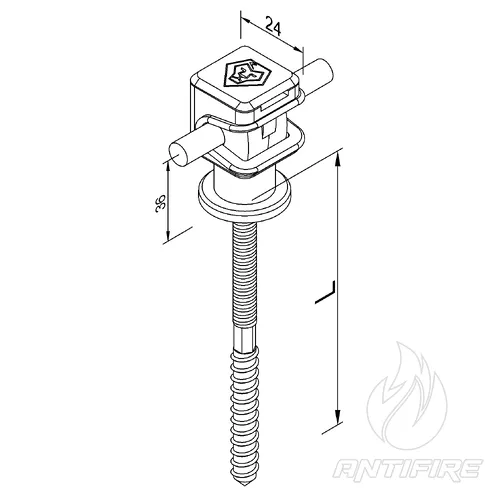

- Монтаж на фасад (цегла, бетон, дерево): Нагвинчується безпосередньо на комбіновану двогвинтову шпильку-шуруп (сантехнічний болт) відповідної довжини, що попередньо встановлена у стіну за допомогою пластикового дюбеля.

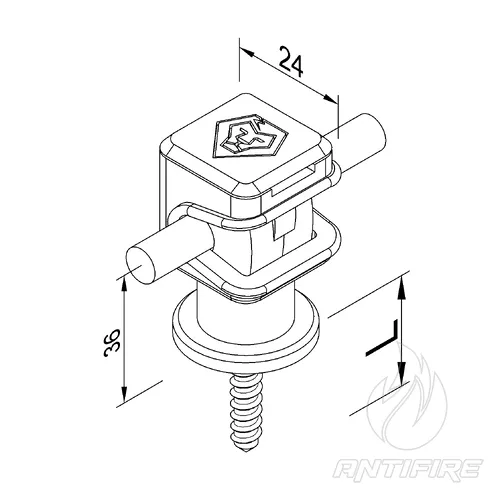

- Монтаж на металопрофіль / сендвіч-панелі / кронштейни: Фіксується за допомогою коротких гвинтів або покрівельних саморізів, які вкручуються через основу, за обов'язкової умови використання прорезиненої EPDM-шайби для збереження повної гідроізоляції покрівельного листа.

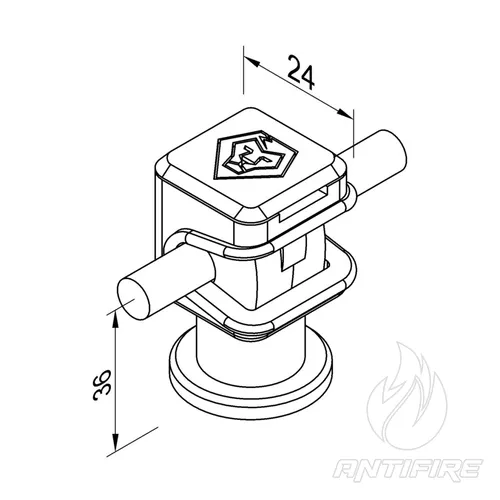

| Артикул | 301819 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач провідника швидкомонтажний поліамідний (дистанційний кліпс) |
| Тип фіксатора дроту | Безболтова защіпка системи Clip (під flat-викрутку) |
| Діаметр сумісного дроту | Тільки 8 мм (Ø8 мм) |
| Тип монтажного кріплення | Внутрішня метрична різьба М8 |
| Матеріал виконання | Поліамід (Pa) з УФ-стабілізацією та термозахистом |
| Колір виробу | Коричневий (під мідь) |
| Категорія сайту | Комплектуючі для блискавкозахисту / Пластикові тримачі провідника з різьбою |
